تعمیر اینورتر

گروه فنی مهندسی درخشش الکتریک با متخصصین با تجربه در زمینه آموزش، نصب، راه اندازی و پارامتر دهی و تعمیر درایو ها و تعمیر سافت استارترها و همچنین با برگزاری دوره‌های آموزشی در داخل شرکت و محل کارخانجات، گامی بلند در جهت رشد و ارتقای صنایع کشور برداشته است. این مجموعه فنی مهندسی مفتخر است که اعلام دارد، تابدین لحظه مجری تعمیرات اینورتر های توان بالا، (medium voltage و high voltage) کارخانه های تولیدی صنایعی همچون فولاد، سیمان، پتروشیمی و … بوده است.

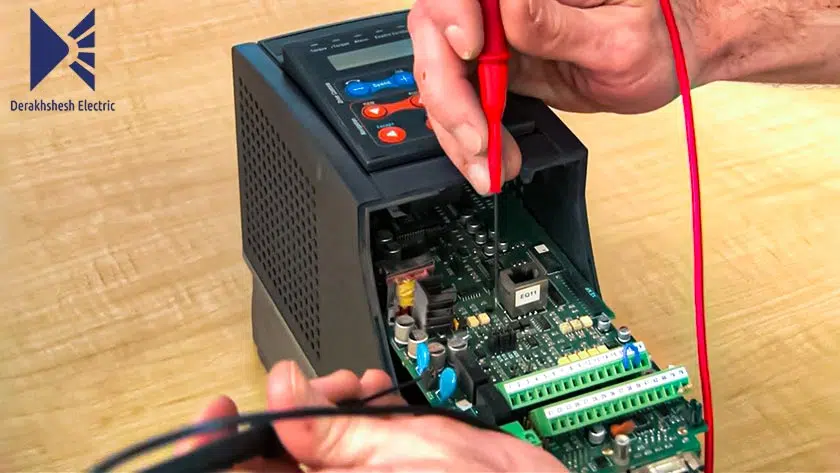

تعمیر اینورتر و عیب یابی درایو

در روند تعمیر اینورتر یا عیب یابی درایو، تسلط و اشراف کامل به تمامی عناصر تشکیل دهنده این دستگاه، بسیار مهم و حائز اهمیت است. گروه فنی مهندسی درخشش الکتریک با داشتن کادری مجرب، با تجربه و سابقه درخشان در زمینه تعمیر اینورتر و عیب یابی درایو، تعمیر سافت استارتر و تعمیر درایو و آموزش اینورتر کمک شایانی به صنعت نموده است. این شرکت مطابق با استاندارد های روز دنیا خدمات خود را به مشتریان ارایه می دهد. هم اکنون این شرکت در حال همکاری با معادن، صنعت سیمان، صنایع نفت و پتروشیمی، صنایع فولادی، صنایع كاغذ و بسته بندی، آب و فاضلاب و … می‌باشد.

– مدار اینورت (Invert):

واحد اینورت VFD، برق مدار DC را دریافت نموده و به برق متناوب AC تبدیل می کند تا برای استفاده موتور های AC  مناسب باشد. این بخش  از روش‌های مختلف مدولاسیون پهنای باند برای ایجاد ولتاژ AC سه فاز در خروجی استفاده می کند.

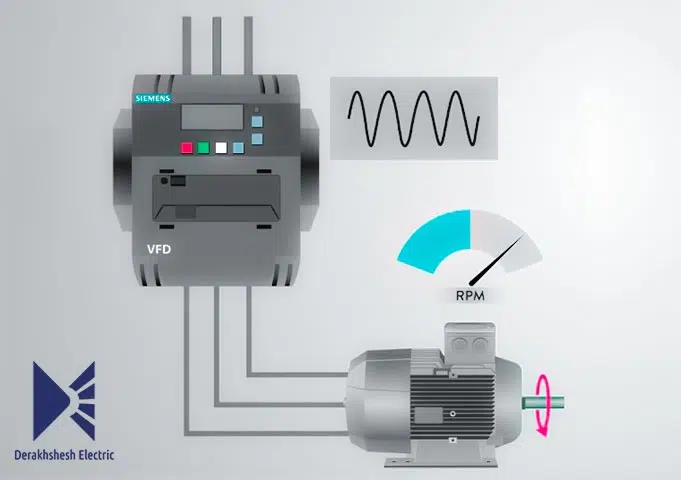

اینورتر یا کنترل کننده دور موتور چیست؟

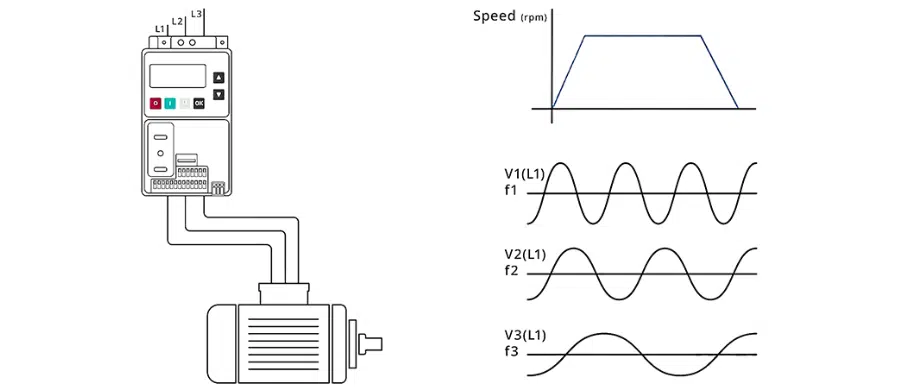

اینورتر یک دستگاه الکتریکی صنعتی است که اصولا کاربرد آن، برای کنترل کردن سرعت الکتروموتورها و در اختیار در آوردن تجهیزات صنعتی متصل به آن، به صورت دلخواه و مطلوب کاربر می‌باشد. به این نحو که این دستگاه با تغییرات ولتاژ برحسب تغییرات فرکانس و در آخر با مدوله کردن سیگنال الکتریکی به شکل موج مربعی، الکتروموتور را کنترل و با وضعیت مطلوب به حرکت در می آورد.

شرکت‌های تولید کننده تجهیزات اتوماسیون صنعتی گوناگونی در دنیا وجود دارند که اقدام به ساخت و عرضه اینورتر یا کنترل دورهای موتور نموده اند، همین قضیه باعث رقابت بسیار زیادی در صنعت تولید این تجهیز شده است و به دنبال آن نیاز به تعمیرات این محصول، برای صنعت کاران به امری مهم تبدیل شده است.

برندهای معتبر اینورتر عبارتند از:

• ABB
• اینورتر زیمنس SIEMENS
• تله مکانیک SCHNEIDER
• هیوندای (HYUNDAI)
• دانفوس (DANFUSS)
• ال اس ( LS )
• دلتا ( DELTA )
• DELTA
• VACON
• و…

اقدامات برنامه ریزی شده برای حداقل رساندن و پیشگیری از تعمیر اینورتر:

مطمئنا بدون اقدامات لازم برای مراقبت از این دستگاه‌ها در طول بازه ی مفید عمری خود، احتمال آن که درایوها دچار مشکل شوند افزایش می‌یابد. لزوم نگهداری‌های دوره ای، باعث تضمین بیشتر عمر مفید کارکرد اینورترها می‌شود. اگر این سرویس‌های دوره ای به طور منظم انجام شود، به طبع توانایی عملکردی درایو نسبت به شرایط کاری و محیطی هم تضمین می‌شود.

سرویس های دوره ای که می‌توان برای نگهداری بهتر از این دستگاه‌ها انجام داد:

• بازرسی چشمی از درایوهای فرکانس متغیر و همواره تمیز نگه داشتن اینورتر از رطوبت و روغن موجود در محیط کار
• بررسی ماهیانه از کابل‌ها و اتصالات سیم ها برای جلوگیری از ایجاد جرقه
• بررسی عایق کابل‌ها و فیبرهای متصل به دستگاه
• بازرسی کارکرد صحیح فن‌ها برای خنک نگه داشتن اینورتر
• چکاب کابل‌های ارت برای تخلیه بارهای الکترواستاتیکی
• بازرسی و چکاب مدار و پارامترهای مرتبط با emergency stop درایو
• بررسی هفتگی اتصالات شروع به کار اینورتر برای جلوگیری از start ناگهانی
• چکاب و بازبینی دوره ای پارامترهای ذخیره شده برای بهبود عملکرد
• تست دوره ای از درایو فرکانس متغییر بدون اتصال به بار و یا در شرایط سبک کاری
• بازرسی و چکاب لوازم و تجهیزات جانبی متصل به درایو ( چوک، فیلتر، کلیدها و ….)

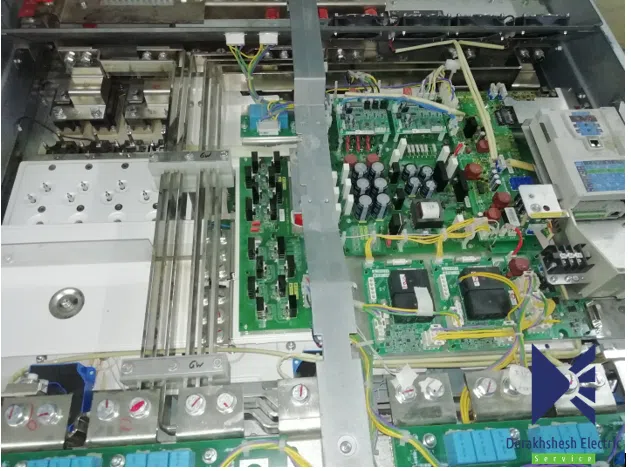

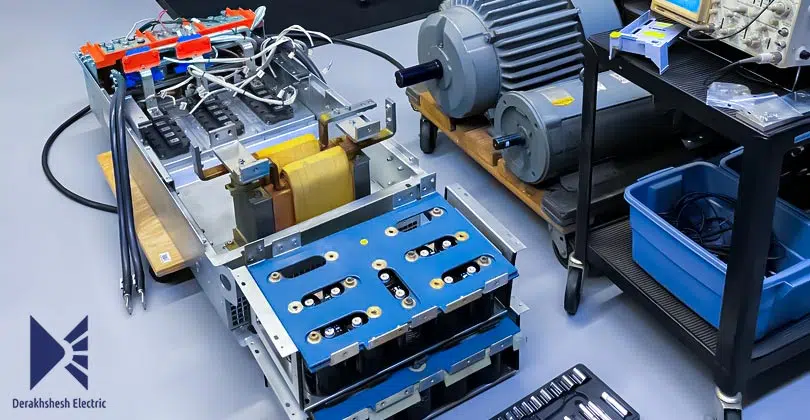

تعمیرات اینورتر صنعتی

علت خراب شدن اینورتر

• یکی از علل رایج خرابی اینورتر ها مربوط به IGBT آن‌هاست. IGBT ممکن است در اثر دمای زیاد محیط کاری یا درست عمل نکردن فن های اینورتر آسیب ببیند و یا در صورت وجود ضربه دچار شکستگی شود.IGBT یکی از قطعات مهم تشکیل دهنده درایوها می‌باشد که قیمت نسبتا بالایی در بین قطعات داخلی VFD ها دارد.
• خازن ها یکی از ضعیف ترین قطعات هر اینورتر هستند و درصد بالایی از خرابی ها در تعمیر درایو، مربوط به این قطعات می باشد.
• پس باید هنگام آسیب دیدگی با دقت بسیار زیادی تعویض و نصب شوند.
• عدم توجه به فالت هایی که کنترل دور فرکانس در LCD خود نمایش می‌دهد و ادامه کار با اینورتر و پیگیری نکردن برای رفع آن FAULT، باعث آسیب دیدگی بیشتر و حتی سوختن الکتروموتور متصل به درایو می‌شود.
• توجه نکردن درست به مشخصات پلاک اینورتر و اعمال برق ورودی نامتناسب با ولتاژ ورودی یا عدم توجه به تکفاز یا سه فاز بودن اینورتر، عملکرد برخی از تجهیزات داخلی درایو از جمله IGBT، وریستور و پل دیود، خازن های ورودی قسمت تغذیه درایو، دچار سوختگی و اختلال خواهد شد.
• گرد و خاک موجود بر روی هیت سینک نیز باید به خوبی تمیز شود. همواره از محکم بودن اتصالات و سیم های متصل به درایو اطمینان حاصل شود. اتصالات شل و نامطمئن یکی از دلایل ایجاد مشکل در کارکرد اینورتر می‌باشد و در نتیجه منجر به تعمیر درایو خواهد شد.
• از عامل‌های مهمی که بر توانایی کارکرد درایوها تاثیر می‌گذارد و از اهمیت بسزایی نیز برخوردار هستند این است که همیشه سعی داشته باشیم محیط کاری این دستگاه ها را خنک و دارای تهویه مناسب، بدون رطوبت و حداقل دور از مواد روغنی نگه داریم. گرد و غبار در محیط کاری و در شرایط محیطی برای تمامی تجهیزات الکترونیکی باعث خرابی و دچار اختلال عملکردی در دستگاه ها می‌شود که در مورد اینورترها هم به همین صورت است.
• گرد و غبار خود باعث جذب رطوبت بیشتر بر روی دستگاه، علی الخصوص در محیط‌ های شرجی می‌شود، که همین عامل باعث خرابی بیشتر و دو چندان کردن آن می‌شود. یکی از اقدامات پیشگیرانه خوب برای کم کردن این مشکل وجود دستگاه های تهویه مناسب در محیط کاری و نگه داری اینورتر ها در محفظه های مناسب ( با رعایت فاصله های هوایی مناسب ) می‌باشد.
• رعایت فاصله ایمنی و جانبی استاندارد تعیین شده توسط هر شرکت سازنده اینورتر و همچنین دور نگه داشتن آن‌ها از حرارت های بالا در شرایط محیطی از خرابی آنها بیشتر جلوگیری می‌کند.

بیشتر بخوانید: تنظیم اینورتر

موارد تعمیر اینورتر و عیب یابی درایو

• روشن نشدن اینورتر
• شارژ نشدن باطری اینورتر
• زمان بک آپ (پشتیبانی) بسیار کوتاه
• تغذیه درایو
• فعال شدن آلارم اینورتر
• صفحه نمایشگر LCD اینورتر کدهای اشتباه نمایش می‌دهد.
• شنیدن صدا از درایو

تست اینورتر بعد از عیب یابی درایو و تعمیر اینورتر

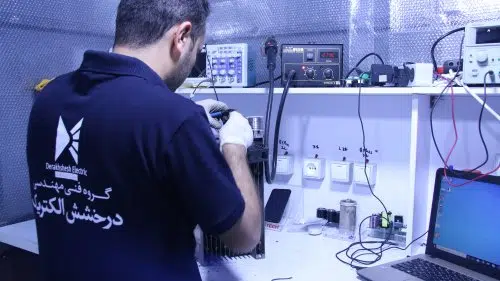

اینجا در گروه فنی مهندسی درخشش الکتریک، بعد از تعمیر اینورتر و رفع ایرادات موجود و انجام مراحل تعمیر، تمامی قطعات آن از جمله کلید ها و اتصالات موجود مورد تست و بررسی نهایی قرار می گیرند. در صورت مشاهده ایراد مجدد در قطعات درایو رفع عیب و تعویض قطعات لازم صورت خواهد گرفت. از رایج ترین این تست ها می توان به تست کنترل سرعت موتور القایی و تست ورودی و خروجی های آنالوگ و دیجیتال درایو اشاره نمود.

بیشتر بخوانید: خطاهای رایج اینورترها

گروه فنی مهندسی درخشش الکتریک آماده ارایه خدمات در زمینه تعمیر اینورتر های AC و DC همچون برند های زیر به شما مشتریان عزیز می‌باشد:

 عیب یابی درایو :

• تعمیر اینورتر زیمنس (SIEMENS)
• تعمیر اینورتر اشنایدر (Schneider)
• تعمیر اینورتر ای بی بی (ABB)
• تعمیر درایو ال اس (LS)
• تعمیر اینورتر وگ (WEG)
• تعمیر اینورتر هیوندای (Hyundai)

• تعمیر اینورتر دانفوس
• تعمیر درایو دلتا
• تعمیر اینورتر یاسکاوا (Yaskawa)

خدمات انواع اینورتر و عیب یابی درایو

• تعمیر اینورتر ، نصب و راه اندازی انواع درایو و سافت استارتر
• تامین انواع برد، پل دیودی و IGBT
• تامین، طراحی و ساخت اینترفیس ارتباط با انواع درایو
• طراحی و ساخت چک ورودی (Line Reactor) در توان های مختلف
• طراحی و ساخت چوک لینک DC (Dc Reactor) در توان های مختلف
• طراحی و ساخت چوک خروجی OCR در توان های مختلف
• ساخت و طراحی انواع مقاومت ترمز (مقاومت بریک)
• برگزاری انواع دوره های آموزشی برای شرکت ها و صنایع
• عقد قرارداد سرویس و نگهداری دوره ای انواع درایو و تعمیر درایو

سه جز اصلی در تعمیر درایو

• مدار یکسو کننده
  مدار یکسو کننده در هر اینورتر برق ورودی AC را با استفاده از پل دیود تمام موج سه فاز، به برق DC طبقه میانی تبدیل می کند.
• مدار DC (لینک DC)
  مدار DC در واقع برق DC میانی را در خازن هایی با توان بالا که ویژگی آن را دارند تا ولتاژ و بار اضافی را برای چند دقیقه در خود ذخیره کنند.
• مدار اینورت (Invert)

قطعات الکترونیکی و قسمت‌هایی که معمولا دچار آسیب می‌شوند:

1- تریستور:

یک قطعه نیمه رسانا برای کنترل مدارهای قدرت می‌باشد. تریستورها توانایی سوئیچ ولتاژهای بالا را دارند و به این صورت طراحی شده اند که در مقابل ولتاژهای معکوس مقاومت نشان می‌دهند. اگر ولتاژ اعمالی بیش تر از حد ظرفیتاین قطعه باشد و همچنین به صورت آنی افزایش یابد، باعث سوختن تریستور می‌شود.

2- برد اصلی:

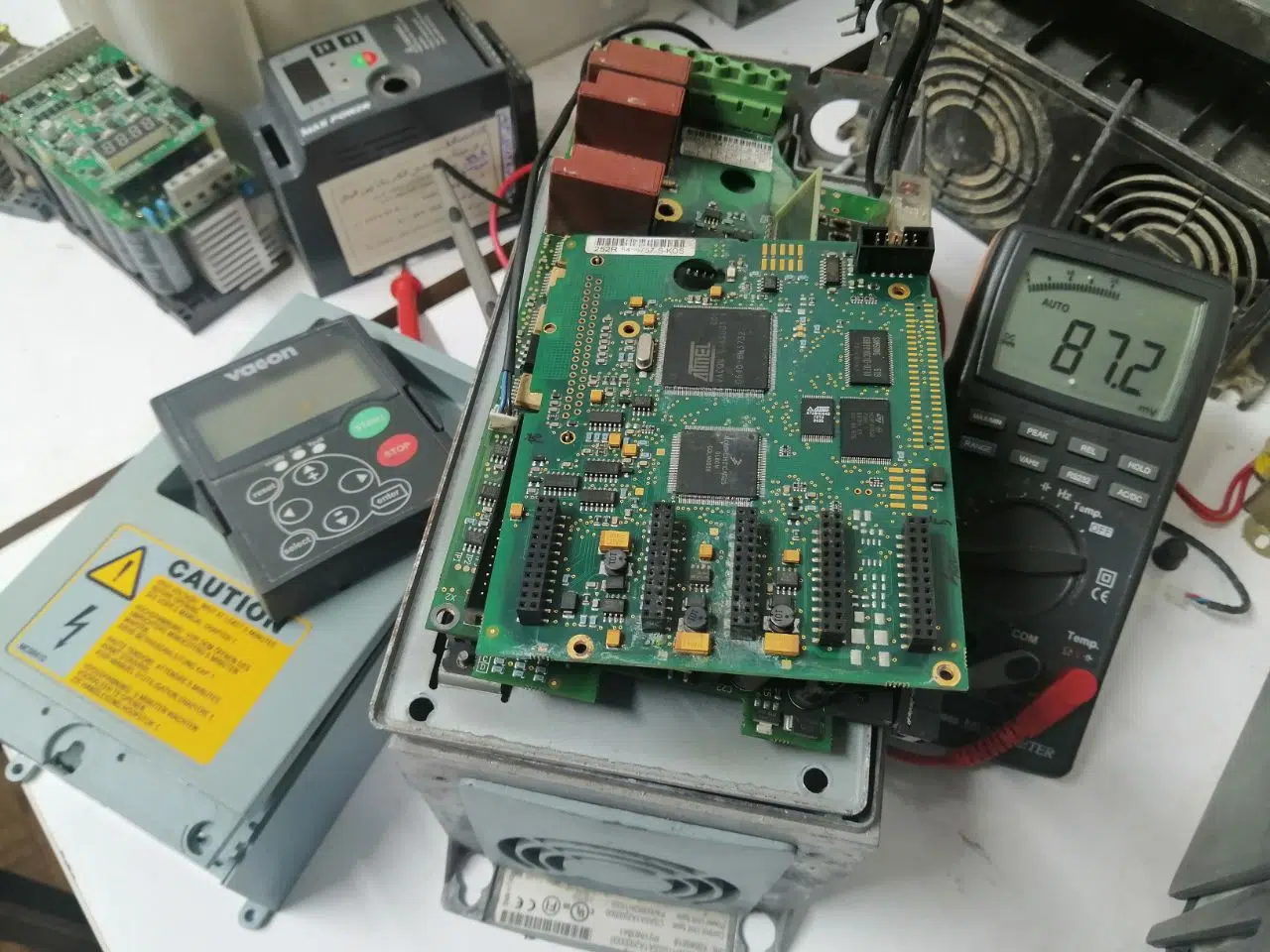

یکی از اجزای مهم هر اینورتری، برد درایور یا برد اصلی درایوها می‌باشد که وظیفه اصلی این بخش انتقال فرمان به الباقی قسمت‌های کنترل دور فرکانس می‌باشد. به این معنا که به تمامی اجزای تشکیل دهنده ی درایو فرمان کار کردن یا توقف عملکردشان را می‌دهد. در صورت خرابی این برد سریعا باید برای تعمیر آن اقدام گردد. قطعات بسیار مهمی بر روی این برد وجود دارند که یکی از این اجزا، پردازنده یا CPU اینورتر می‌باشد.

3- پل دیود:

اساسا عملکرد پل دیود برای یکسوسازی جریان می‌باشد، به این صورت که پل دیودها معمولا، در ورودی اینورتر ها مورد استفاده قرار می‌گیرند و این قطعه ولتاژ AC را به ولتاژ DC و در نتیجه جریان مستقیم تبدیل می‌کند.

4- IGBT درایو:

ساختمان اصلی IGBT ترکیبی از ترانزیستورها و ماسفت ها می‌باشد. این قطعات الکترونیکی به گونه ای باهم در ساختار IGBT تلفیق شده اند که باعث ایجاد تغییرات در ولتاژ و جریان های بالا و همچنین عملکرد سوئیچ زنی سریع برای تغییرات فرکانسی و ولتاژی و کنترل نهایی در خروجی متصل به آن را داشته باشد.

تشخیص سالم بودن igbt به دو نوع صورت می‌باشد:

1. انجام آزمون در حالت اصطلاحا سرد
2. انجام آزمون در حالت گرم

• یکی از این متدهای تشخیص سالم بودن igbt، انجام آزمون سرد است، به این مفهوم که هنگامی که درایو به برق وصل نیست و روشن نیست، از آن تست عیب یابی گرفته می‌شود. درصورتی که در مرحله انجام این تست، متوجه خطا در IGBT شدین به طور قطعی، سوخته است. در غیر این صورت انجام آزمون حالت گرم لازم است. چون این حالت سرد اثبات کننده و شرط کافی برای سالم بودن IGBT نمی‌باشد.
• در حالت آزمون گرم از IGBT، کارشناس تعمیر آزمون را در حالتی که درایو به برق وصل است انجام می‌دهد. برای انجام این تست بهتر است حتما توسط شخصی انجام شود که به تعمیرات آشنایی دارد.

جهت ارتباط با ما، مشاوره و ثبت درخواست با شماره 74208000 – 021 داخلی 123 و 122 تماس بگیرید.
