مولتی متر

مولتی متر یک وسیله بسیار مهم در صنعت برق محسوب می شود که با توجه به تنوع کارایی و برندهای بسیاری که در این زمینه وجود دارد انتخاب آن به ویژه برای افرادی که شناخت چندانی ندارند بسیار مشکل است. مولتی متر یک وسیله چند کاربری است که قابلیت اندازه گیری کمیت های بسیاری را داراست. در این مقاله به معرفی این وسیله و کاربردهای آن خواهیم پرداخت.

مولتی متر

مولتی متر چیست؟

مولتی متر یکی از تجهیرات کاربردی در صنایع الکتریکی است. این وسیله توانایی اندازه گیری چندین کمیت مختلف از جمله ولتاژ، جریان، مقاومت و … را دارد. این وسیله کاربردی از جمله مهترین تجهیزاتی است که مهندسان و تعمیرکاران برق تجهیزات به آن نیاز دارند. مولتی متر در دو نوع آنالوگ و دیجیتال در بازار به فروش می رسد.

کاربرد مولتی متر

همانطور که در قسمت قبل هم اشاره کردیم این وسیله یکی از تجهیزات چند کاربردی است و کمیت های مختلفی از جمله ولتاژ، جریان، مقاومت و … را می توان به کمک آن اندازه گیری کرد. در مدل های دیجیتال و جدیدتر حتی امکان تست خازن ها، اندازه گیری فرکانس و دما نیز از دیگر کاربردهای مولتی متر است.

انواع مولتی متر

این تجهیزات با توجه به نحوه عملکردی که دارند در انواع مختلفی تهیه می شوند که در این بخش به آنها خواهیم پرداخت.

مولتی متر آنالوگ

این نوع مولتی متر دارای نشانگر عقربه ای است که از یک صفحه مدرج و عقربه ای برای نمایش اندازه کمیت ها تشکیل شده است، همچنین یک سلکتور، تعدادی ترمینال، یک پتانسیومترتنظیم صفر و دو سیم رابط از جمله دیگر اجزای این مدلم مولتی مترها هستند.

مولتی متر دیجیتال

در مولتی مترهای دیجیتال کمیت های اندازه گیری شده به صورت رقم روی صفحه نمایشگر ظاهر می شود، این مدل مولتی متر دقیقترین شکل  مولتی متر است که خود به دو شکل انبری و رومیزی موجود است.

مولتی متر رومیزی

این مدل مولتی مترهای دیجیتال دقیق ترین شکل انواع مولتی متر است و بیشتر در مراکز حساسی چون آزمایشگاه ها کاربرد دارد.

مولتی متر انبری

نوع دیگری از مولتی مترهای دیجیتال است که در آن علاوه بر امکاناتی که برای مولتی متر تعریف کردیم یک چنگک نیز وجود دارد که با کمک آن بدون نیاز به سری کردن مولتی متر به المان مورد نظر در مدار می توان جریان گذرنده از آن را بررسی کرد.

مکانیسم کارایی آن به این شکل است که اگر سیم حامل جریان متصل به المان مورد نظر را بین چنگک های این نوع مولتی متر قرار دهیم، مولتی متر مقدار جریان گذرنده از سیم و در نتیجه مقدار جریان گذرنده از آن وسیله را نمایش میدهد. همین مسئله است که کارایی این مولتی متر را ساده و سریع می سازد.

نحوه استفاده از مولتی مترها

همانطور که در تعریف مولتی متر آوردیم این وسیله چند کاربردی است و امکان اندازه گیری کمیت های مختلفی را دارد، بنابراین برای اندازه گیری کمیت هایی چون ولتاژ، جریان و مقاومت فقط کافی ست که کلید متحرک تعبیه شده روی دستگاه را مطابق با کاربردی که در نظر داریم چرخانده و روی عبارت مورد نظر خود قرار دهیم، این قسمت حاوی یک کلید چرخان است که روی آن فلشی تعبیه شده است، فلش روی هر عبارتی که قرار داشته باشد کارایی آن عبارت برای کاربر فعال خواهد بود. به طور مثال اگر فلش روی کلمه اهم باشد مولتی متر به یک اهم متر تبدیل میشود.

  1. برای اندازه گیری ولتاژ DC کلید را روی حالت Vdc قرار می دهیم و سیمها را به دو سر نقطه مورد نظر متصل می کنیم.
  2. برای اندازه گیری جریان الکتریکی کلید را روی حالت A قرار می دهیم و سیم مولتی متر را به صورت سری در مدار قرار میدهیم.
  3. برای اندازه گیری مقاومت الکتریکی کلید را روی حالت اهم قرار می دهیم و دو سیم مولتی متر را به مقاومت متصل می کنیم.

آموزش کار با مولتی متر

کار با مولتی متر

چگونه در مولتی متر عقربه ای، عقربه را روی حالت صفر تنظیم کنیم

د ر صورتی که سلکتور را روی RX قرار دادیم باید دو سیم اهم متر را به هم متصل کنیم، با انجام این حرکت عقربه منحرف می‌شود و باید روی عدد صفر بایستد. چون مقاوتی بین دو سیم اهم متر وجود ندارد. اما اگر این اتفاق رخ ندهد باید عقربه را با ولومی ‌که سمت راست اهم متر با علامت اهم نشان داده شده میزان کنیم تا روی عدد صفر بی حرکت بماند و بعد مقاومت مورد نظر را آزمایش کرد.

تعمیر مولتی متر

نکات مهم کار با مولتی متر
  • بهترین روش برای اندازه گیری شدت جریان قرار دادن دستگاه به صورت سری در مدار است.
  • برای اندازه گیری اختلاف پتانسیل بهتر است دستگاه را به صورت موازی بین دو نقطه در مدار قرار داد.
  • برای اندازه گیری مقاومت بهتر است برق را حتما قطع کنید تا به دستگاه صدمه ای وارد نشود.
  • پیچ تنظیم صفر دستگاه را هرگز دستکاری نکنید چرا که در صورت خراب شدن فنر در این بخش دستگاه بلااستفاده خواهد شد.
  • حتی المقدور کلید سلکتور را در جهت عقربه های ساعت بچرخانید، چرخاندن سریع کلید سلکتور برای دستگاه ضرر دارد.
  • اگر در زمان کار متوجه شدید که اعداد به صورت منفی نمایش داده می شود به آن معنا است که پراب ها را بر عکس در مدار قرار داده اید.
  • در مدل های اتورنج و مولتی مترهای جدید ، سلکتور آمپر AC و DC یکی میباشد و با یک نماد خاص مشخص می شود.
  • در صورتی که جریان در حد آمپر باشد (ماکزیمم 10A) باید حتما پراب به سوکت 10A متصل شود در غیر این صورت ممکن است باعث سوختن فیوز مولتیمتر شود. این قطعه از مولتی متر قابل تعویض است.

خرید مولتی متر

راهنمای خرید مولتی متر

به دلیل تنوع بسیار بالای مولتی متر های دیجیتال موجود در بازار و امکانات هر یک سه عامل بسیار مهمی که در خرید یک مولتی متر باید به آنها توجه داشت عبارتند از:

  • قابلیت های مورد نیاز کاربر
  • قدرت خرید
  • میزان کاربرد مولتی متر در کار های روزمره

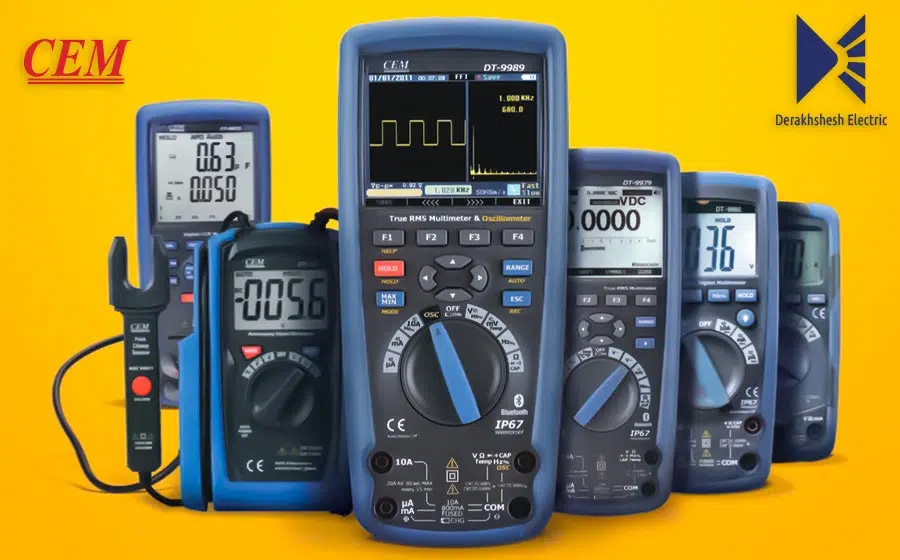

شرکت درخشش الکتریک عرضه کننده انواع مولتی متر های مستک و CEM همراه با گارانتی و خدمات پس از فروش با کادری مجرب و متخصص در زمینه آموزش، مشاوره و فروش آماده خدمت رسانی به مشتریان و هموطنان عزیز خود می باشد.

بررسی قطعی سیم و کابل توسط مولتی متر دیجیتال

کلام پایانی

با مولتی متر، کارایی آن و انواع مولتی مترهای موجود در بازار آشنا شدید، این اطلاعات به شما کمک می کند تا در زمان خرید مولتی متر انتخاب متناسب تری داشته باشید، ضمن این که شرایط نگهداری و استفاده از مولتی متر باعث می شود که طول عمر دستگاه بیشتر شده و آسیب کمتری در زمان کار ببیند.
