تنظیم اینورتر دلتا مدل B

تنظیم اینورتر DELTA

برای نصب و راه اندازی اینورتر دلتا، بهتر است یکسری موارد مهم را به یاد داشته باشید،تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، برای کار با هر اینورتر دلتا مدل B

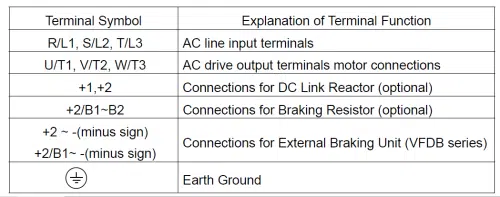

بعد از سیم‌بندی قدرت، با توجه به پارامترهای تنظیمی درایو، باید سیم‌بندی فرمان را به درستی انجام داد.

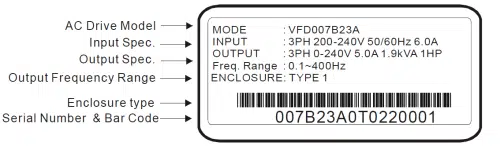

توضیحات پلاک اینورتر دلتا B:

• VFD007B23A که در بالای پلاک درج شده است مدل اینورتر را معرفی می‌کند.
• خط بعدی با نوشته‌ی INPUT،نشان دهنده مقدار ولتاژ ورودی به اینورتر می‌باشد و همینطور مشخص می‌کند به برق ورودی تک فاز یا سه فاز است. در این مدل اینورتر سه فاز است.
•  در ادامه این خط، معرف مقدار جریان و فرکانس ورودی درایو می‌باشد.
• خط بعدی درج شده نشان دهنده مشخصات خروجی درایو، ولتاژ سه فاز، جریان خروجی و فرکانس خروجی می‌باشد.

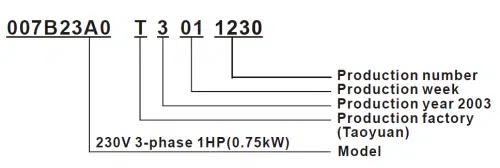

• در قسمت پایانی درج شده شماره سریال اینورتر تولیدی، درج شده است.

در دفترچه راهنمای هر دستگاه، حتما مدار بخش فرمان آن مدل، ارائه شده است، در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات را برای نصب کردن، مشاهده فرمایید که به چه صورت می‌باشد.

برای کار با هر درایو، با توجه به پارامترهای کاربری مورد نظر، باید سیم‌بندی فرمان اینورتر با توجه به ورودی، خروجی‌های درخواستی و تنظیمات مورد نظر،انجام داد.

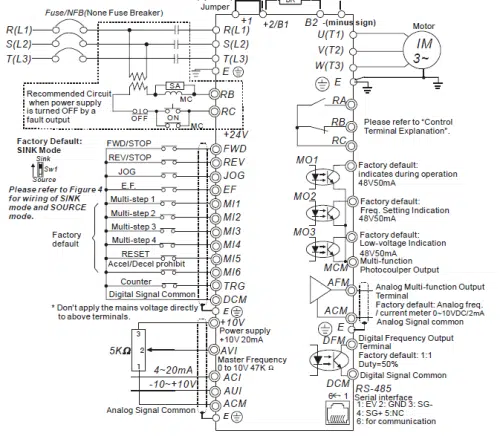

در تصویر زیر شمایی کلی از سیم‌بندی قسمت فرمان این مدل را قرار داده‌ایم.

مطالب مفید: تعمیر اینورتر دلتا

بعد از آن در این مطلب، به شرح تنظیمات پارامترهای کاربردی می‌پردازیم:

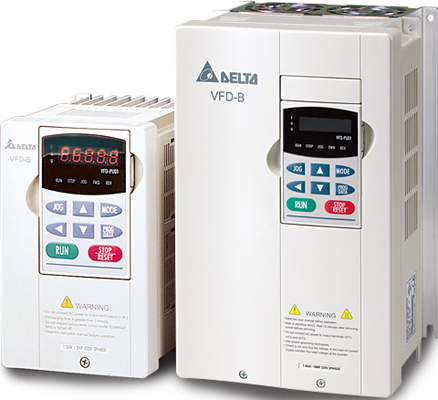

اینورتر دلتا مدل B:

درایوهای DELTA با مدل‌های و کاربری‌های گوناگون طراحی و ساخته شدند. مدل B در محدوده ی توانی 0/75 الی 37 کیلووات در سری تک فاز 220V و 0.75 تا 75 380 ولت 3 فاز و  طراحی و ساخته شده است.

مقدار دهی تنظیمات پارامترهای هر درایوی معمولا از روی کی پد آن درایو انجام می‌شود و هر درایوی برای پارامتر دهی دارای شاستی های گوناگون برای ذخیره و رفتن به زیر پارامترهای دیگر دارد که اکثرا طراحی در هر دستگاهی با نوع اینورتر دیگر متفاوت می‌باشد. کی پد های اینوت از نوع گرافیکی هم وجود دارند.

تنظیم پارامترهای اصلی درایو دلتا مدل B:

• برای تنظیم مدهای کنترلی اینورتر به پارامتر 00 مراجعه شود.
• انتخاب مد V/F به این پارامتر مقدار (00) دهید.
• برای انتخاب مد V/F+PG CONTROL به زیر پارامتر 00 مقدار (01) بدهید.
• برای انتخاب مد VECTOR CONTROL به زیر پارامتر 00 مقدار (02) بدهید.
• برای انتخاب مد VECTOR+PG CONTROL به زیر پارامتر 00 مقدار (03) بدهید.

برای تنظیم پارامترهای اصلی نظیر دستورات کنترلی:

• برای انتخاب کنترل جهت گردش موتور (چپ گرد،راستگرد)، پارامتر 04-02 را انتخاب نمایید.
• برای انتخاب کنترل جهت گردش موتور و توقف به صورت 2سیمه و 3 سیمه، پارامتر 05-02 و بعد مقدار (00) انتخاب نمایید.
• برای انتخاب کنترل جهت گردش موتور و شروع به کار، به صورت 2سیمه و 3 سیمه، پارامتر 05-02 و بعد مقدار (01) انتخاب نمایید.

تنظیم ماکسیمم و مینیمم فرکانس:

• برای تنظیم ماکسیمم فرکانس اینورتر دلتا مدل B پارامتر 01.00 را انتخاب کنید.

تنظیم مرجع فرکانس اینورتر دلتا مدل B:

• برای تنظیم فرکانس از روی کی پد پارامتر P00.06 را روی مقدار (0) تنظیم کنید.
• برای تنظیم فرکانس از روی ترمینال پارامتر P00.06 را روی مقدار (1 برای AI1) و (2 برای AI2) و (3 برای AI3) تنظیم کنید.
• برای تنظیم فرکانس از شبکه مد باس پارامتر P00.07 انتخاب شود.

زمان شتاب افزایشی (پارامتر ACC)

• برای تنظیم زمان شتاب افزایشی اولیه به پارامتر 01.09 بروید.

با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار مینیمم تا ماکزیمم با این پارامتر قابل تنظیم است.

زمان شتاب کاهشی (پارامتر DEC)

• برای تنظیم زمان شتاب کاهشی اولیه به پارامتر P01.10 بروید.
• با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار ماکزیمم تا مینیمم با این پارامتر قابل تنظیم است.

تنظیم فن دستگاه:

• برای خاموش کردن فن دستگاه پارامتر 12-03 را روی 01 بروید. بعد از گذشت 1 دقیقه فن دستگاه خاموش می‌شود.
• پیش فرض فن دستگاه، حالت روشن بودن و پارامتر 00 می‌باشد.

بازگشت به تنظیمات کارخانه:

• برای بازگشت به تنظیمات کارخانه پارامتر 02-00 انتخاب و بعد این پارامتر، مقدار (00) انتخاب شود.
• برای قفل کردن کی پد دستگاه، پارامتر 02-00 را روی (08) انتخاب کنید.
