تنظیم اینورتر اینوت GD350A

تنظیم اینورتر INVT

برای نصب و راه اندازی اینورتر اینوت INVT ، GD350A  (اینوت)، بهتر است یکسری موارد مهم را به یاد داشته باشید،تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، برای کار با هر اینورتر GD350A بعد از سیم‌بندی قدرت، با توجه به پارامترهای تنظیمی درایو، باید سیم‌بندی فرمان را به درستی انجام داد.



تنظیم اینورتر اینوت GD350A

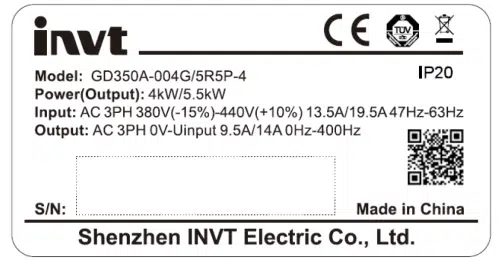

توضیحات پلاک اینورتر اینوت GD350A:

  • GD350A-004G/5RGP-4 که در بالای پلاک درج شده است مدل اینورتر را معرفی می‌کند.
  • قسمت بعد پلاک، معرف توان اینورتر در حالت سبک کار (ND) و سنگین کار (HD) می‌باشد.
  • خط بعدی با نوشته‌ی INPUT،نشان دهنده مقدار ولتاژ ورودی به اینورتر می‌باشد و همینطور مشخص می‌کند به برق ورودی تک فاز یا سه فاز است. در این مدل اینورتر سه فاز است.
  • در ادامه این خط، معرف مقدار جریان و فرکانس ورودی درایو می‌باشد.
  • خط بعدی درج شده نشان دهنده مشخصات خروجی درایو، ولتاژ سه فاز، جریان خروجی و فرکانس خروجی می‌باشد.
  • در قسمت پایانی درج شده شماره سریال اینورتر تولیدی، درج شده است.

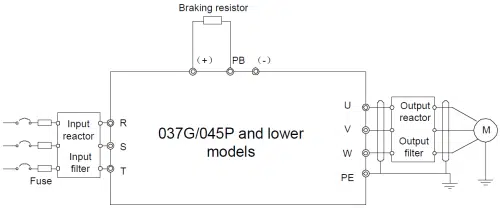

در دفترچه راهنمای هر دستگاه، حتما مدار بخش فرمان آن مدل، ارائه شده است، در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات را برای نصب کردن، مشاهده فرمایید که به چه صورت می‌باشد.

برای کار با هر درایو، با توجه به پارامترهای کاربری مورد نظر، باید سیم‌بندی فرمان اینورتر با توجه به ورودی، خروجی‌های درخواستی و تنظیمات مورد نظر، انجام داد.

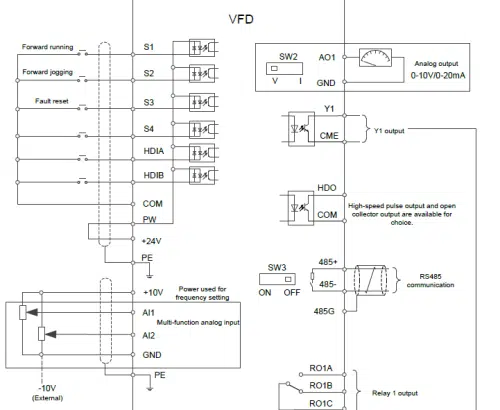

در تصویر زیر شمایی کلی از سیم‌بندی قسمت فرمان این مدل را قرار داده‌ایم.







اینورتر اینوت GD350A:

درایوهای INVT با مدل‌های و کاربری‌های گوناگون طراحی و ساخته شدند. مدل های اینورتر محصولات این شرکت به طور اختصار اول با حروف GD استفاده می‌شوند. مدل GD350A در محدوده ی توانی 1.5 الی 200 کیلووات در سری سه فاز 380 ولت و 0.75 تا 7.5 220 ولت 3 فاز، طراحی و ساخته شده است.

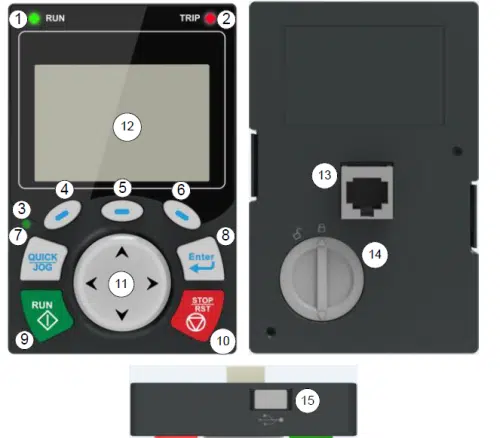

مقدار دهی تنظیمات پارامترهای هر درایوی معمولا از روی کی پد آن درایو انجام می‌شود و هر درایوی برای پارامتر دهی دارای شاستی های گوناگون برای ذخیره و رفتن به زیر پارامترهای دیگر دارد که اکثرا طراحی در هر دستگاهی با نوع اینورتر دیگر متفاوت می‌باشد. کی پد های اینوت از نوع گرافیکی هم وجود دارند.





تنظیم پارامترهای اصلی درایو اینوت GD350A:

  • برای تنظیم مدهای کنترلی اینورتر به پارامتر P00.00 مراجعه شود.
  • برای انتخاب مد وکتور کنترل به زیر پارامتر P00 مقدار (2) بدهید.
  • برای انتخاب SVC به زیر پارامتر P00 مقدار (0) بدهید.
  • برای انتخاب مد SVC به زیر پارامتر P00 مقدار (0) و (1) بدهید.
  • برای انتخاب مد کلوز لوپ وکتور کنترل به زیر پارامتر P00 مقدار (3) بدهید.
برای تنظیم پارامترهای اصلی نظیر دستورات کنترلی:

شروع به کار،توقف،حرکت موتور راستگرد و چپ گرد، JOG، و ریست کردن پارامترها، پارامتر P00.01 انتخاب شود.

تنظیم ماکسیمم و مینیمم فرکانس:

برای تنظیم ماکسیمم فرکانس اینورتر GD350A پارامتر P00.03 را انتخاب کنید.

برای تنظیم ماکسیمم فرکانس هنگامی در حال کار است، پارامتر P00.04 را انتخاب کنید.

گروه فنی مهندسی درخشش الکتریک مجری تعمیرات اینورتر، راه اندازی و نصب انواع اینورترها و الکترو موتورهای صنعتی و خانگی در ایران می‌باشد. برای اطلاعات بیشتر با ما تماس بگیرید.
