کلید مینیاتوری زیمنس (Siemens MCB) یکی از تجهیزات حفاظتی در مدارهای فشار ضعیف است که برای قطع خودکار مدار در شرایط اضافه‌بار و اتصال کوتاه به کار می‌رود. این محصول که در بازار با نام فیوز مینیاتوری زیمنس نیز شناخته می‌شود، در تابلوهای برق ساختمان، تأسیسات تجاری و مدارهای فرعی صنعتی کاربرد دارد.

کلیدهای مینیاتوری زیمنس در مدل‌های مختلف از نظر جریان نامی، تعداد پل، منحنی قطع و قدرت قطع تولید می‌شوند. برای خرید مدل مناسب، علاوه بر مقدار جریان مصرف‌کننده، باید ظرفیت مجاز کابل، نوع بار و جریان اتصال کوتاه احتمالی در محل نصب بررسی شود.

کلید مینیاتوری زیمنس چیست؟

کلید مینیاتوری یا MCB مخفف عبارت M‌iniature Circuit Breaker است. این کلید با تشخیص اضافه‌جریان، مدار را قطع می‌کند تا خطر گرم‌شدن بیش از حد سیم‌ها و کابل‌ها و آسیب ناشی از اتصال کوتاه کاهش یابد.

برخلاف فیوزهای ذوب‌شونده که پس از عملکرد معمولاً باید تعویض شوند، کلید مینیاتوری را می‌توان پس از رفع علت خطا و بررسی سلامت مدار، دوباره وصل کرد. بااین‌حال، وصل‌کردن مکرر کلیدی که مرتب قطع می‌شود، بدون بررسی علت، اقدام مناسبی نیست.

طرز کار کلید مینیاتوری زیمنس

عملکرد حفاظتی کلید مینیاتوری زیمنس معمولاً بر پایه دو مکانیزم حرارتی و مغناطیسی است. این دو مکانیزم، حفاظت مدار را در برابر اضافه‌بار و اتصال کوتاه بر عهده دارند.

حفاظت حرارتی در برابر اضافه‌بار:
اگر جریان بیش از مقدار مجاز برای مدت کافی از کلید عبور کند، تیغه بی‌متال گرم و خم می‌شود و مکانیزم قطع را فعال می‌کند. زمان عملکرد به مقدار اضافه‌جریان و شرایط کاری وابسته است.
حفاظت مغناطیسی در برابر اتصال کوتاه:
در جریان‌های بسیار بالا، مکانیزم الکترومغناطیسی کلید فعال می‌شود و کنتاکت‌ها را با سرعت باز می‌کند. آستانه عملکرد این بخش به منحنی قطع کلید بستگی دارد.

نکته مهم:
کلید مینیاتوری معمولی برای تشخیص نشتی جریان، حفاظت اختصاصی در برابر برق‌گرفتگی یا کنترل افزایش و کاهش ولتاژ طراحی نشده است. برای این موارد باید از تجهیزات حفاظتی متناسب، مانند محافظ جان یا تجهیزات حفاظت ولتاژ، استفاده شود.

ساختمان داخلی کلید مینیاتوری زیمنس

اجزای اصلی کلید مینیاتوری حرارتی‌ـ‌مغناطیسی عبارت‌اند از:

بدنه عایق: محفظه‌ای برای نگهداری اجزای داخلی و کاهش احتمال تماس با قسمت‌های برق‌دار.
کنتاکت‌های ثابت و متحرک: اجزایی که با باز و بسته‌شدن، مسیر عبور جریان را قطع و وصل می‌کنند.
تیغه بی‌متال: بخش حساس به گرما برای تشخیص اضافه‌بار.
مکانیزم الکترومغناطیسی: بخش قطع سریع در جریان‌های بالا، مانند اتصال کوتاه.
محفظه خاموش‌کننده قوس: بخشی برای تقسیم و خاموش‌کردن قوس الکتریکی ناشی از بازشدن کنتاکت‌ها.
مکانیزم قطع و وصل: مجموعه اهرم‌ها و فنرهایی که عملکرد دستی و قطع خودکار را ممکن می‌کنند.
ترمینال‌های اتصال: محل اتصال هادی‌ها یا تجهیزات اتصال سازگار با مدل کلید.

انواع کلید مینیاتوری زیمنس بر اساس تعداد پل

تعداد پل کلید باید با ساختار مدار و الزامات قطع هادی‌ها هماهنگ باشد. مدل‌های موجود و نحوه حفاظت هر پل، به سری و کد فنی محصول بستگی دارد.

تک‌پل یا 1P: برای حفاظت و قطع یک هادی فاز در مدارهای مناسب.
یک پل به‌همراه نول یا 1P+N: برای قطع هم‌زمان فاز و نول؛ در بسیاری از این مدل‌ها حفاظت اضافه‌جریان روی پل فاز انجام می‌شود.
دوپل یا 2P: دارای دو پل؛ مشخصات حفاظت هر پل باید از دیتاشیت مدل بررسی شود.

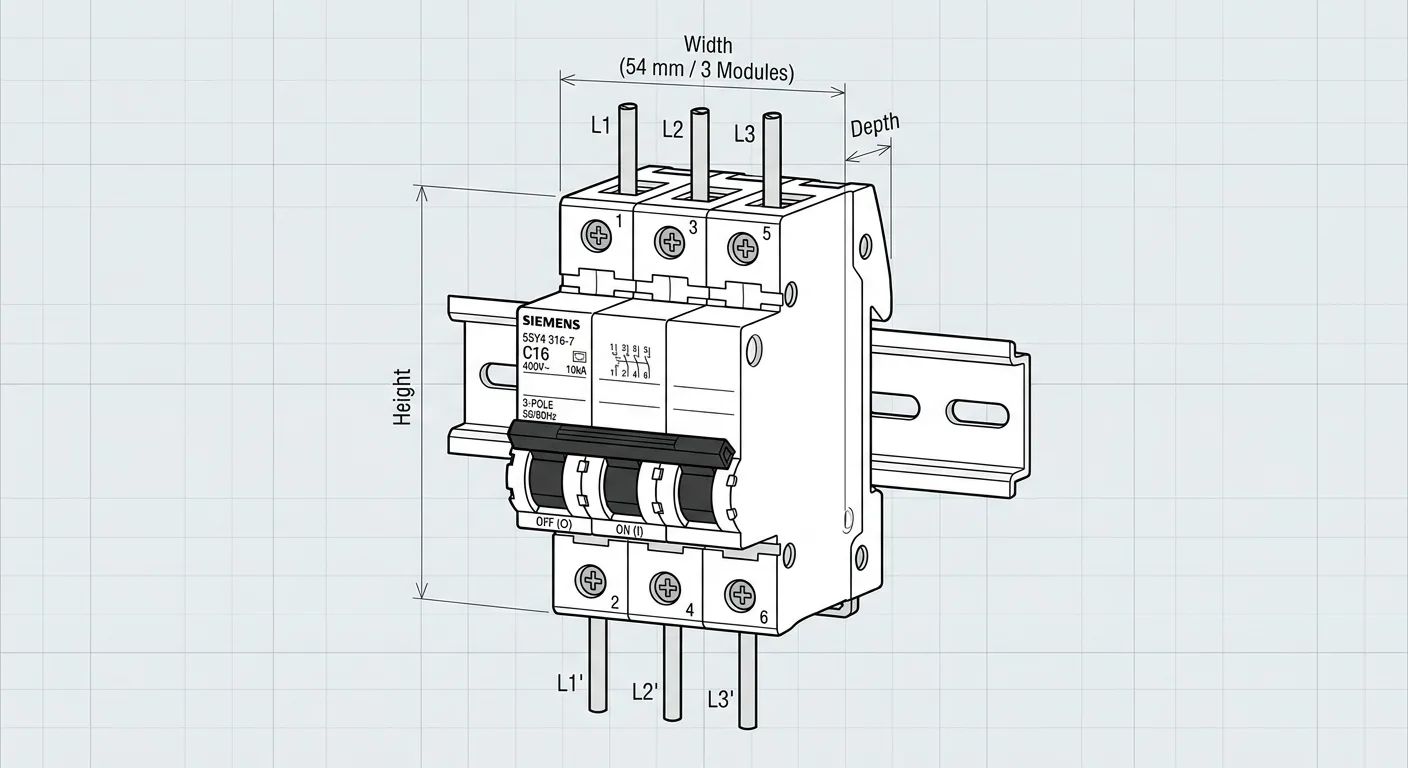

سه‌پل یا 3P: برای مدارهای سه‌فاز و قطع هم‌زمان سه فاز.
چهارپل یا 4P و مدل‌های 3P+N: برای مدارهای سه‌فاز دارای نول، متناسب با طراحی شبکه و مشخصات محصول.

مدل‌های 1P+N و 2P، یا 3P+N و 4P، لزوماً عملکرد حفاظتی یکسانی ندارند.
برای انتخاب صحیح، نقشه اتصال و مشخصات پل نول باید بررسی شود.

تفاوت کلید مینیاتوری زیمنس تیپ B، C و D

حروف B، C و D بیانگر منحنی قطع و محدوده عملکرد بخش مغناطیسی کلید هستند. این حروف نشان‌دهنده کیفیت بالاتر یا پایین‌تر محصول نیستند؛ بلکه به انتخاب کلید متناسب با جریان راه‌اندازی بار کمک می‌کنند.

منحنی قطع	محدوده معمول قطع مغناطیسی	کاربرد احتمالی
B	۳ تا ۵ برابر جریان نامی	بارهای با جریان راه‌اندازی کم، مانند برخی بارهای مقاومتی و مدارهای روشنایی متناسب
C	۵ تا ۱۰ برابر جریان نامی	بارهای با جریان راه‌اندازی متوسط، مانند برخی مدارهای عمومی و تجهیزات موتوری کوچک
D	۱۰ تا ۲۰ برابر جریان نامی	بارهای با جریان هجومی زیاد، مانند برخی ترانسفورماتورها و تجهیزات خاص، در مدل‌های دارای این منحنی

این بازه‌ها برای منحنی‌های متعارف مطابق IEC 60898-1 بیان شده‌اند. انتخاب نهایی باید بر اساس منحنی زمان‌ـ‌جریان همان محصول، جریان راه‌اندازی بار و شرایط مدار انجام شود.

انتخاب تیپ C یا D صرفاً برای جلوگیری از قطع ناخواسته صحیح نیست.
کلید باید در شرایط خطا نیز بتواند مدار را در زمان مجاز قطع کند. همچنین نوع تجهیزات روشنایی، به‌ویژه درایورهای LED، می‌تواند جریان هجومی قابل‌توجهی ایجاد کند.

سری‌های کلید مینیاتوری زیمنس

در سبد تجهیزات حفاظتی زیمنس، خانواده‌هایی مانند 5SL، 5SY و 5SP دیده می‌شوند. مشخصات هر خانواده و مدل از نظر جریان نامی، قدرت قطع، تعداد پل، منحنی عملکرد و امکان استفاده از لوازم جانبی متفاوت است.

برای مقایسه دو کلید، تنها نام سری کافی نیست؛ کد فنی کامل زیمنس یا Article Number باید بررسی شود. شباهت ظاهری دو محصول به معنی یکسان‌بودن مشخصات یا قابلیت جایگزینی آن‌ها نیست.

مشخصات فنی کلید مینیاتوری زیمنس

مهم‌ترین مشخصاتی که پیش از خرید کلید مینیاتوری زیمنس باید بررسی شوند، عبارت‌اند از:

جریان نامی: متناسب با جریان طراحی مدار و ظرفیت مجاز سیم یا کابل.
تعداد پل: متناسب با تک‌فاز یا سه‌فاز بودن مدار و نحوه قطع نول.
منحنی قطع: متناسب با نوع بار و جریان راه‌اندازی.
قدرت قطع اتصال کوتاه: برابر یا بیشتر از جریان اتصال کوتاه احتمالی در محل نصب.
ولتاژ نامی و نوع جریان: سازگار با شبکه AC یا کاربرد DC تأییدشده برای همان مدل.
استاندارد محصول: مانند IEC/EN 60898-1 و در برخی مدل‌ها IEC/EN 60947-2.
شرایط نصب: دمای محیط، نصب کنار تجهیزات دیگر، سطح مقطع هادی و گشتاور مجاز ترمینال‌ها.
لوازم جانبی: سازگاری با کنتاکت کمکی یا تجهیزات دیگر، در مدل‌های پشتیبانی‌شده.

مقادیر جریان رایج در بسیاری از مدارهای ساختمانی شامل ۶، ۱۰، ۱۶، ۲۰، ۲۵، ۳۲، ۴۰، ۵۰ و ۶۳ آمپر است؛ اما موجودبودن هر مقدار در یک سری مشخص باید از کاتالوگ همان سری بررسی شود.

قدرت قطع کلید مینیاتوری زیمنس چیست؟

قدرت قطع کلید مینیاتوری نشان می‌دهد کلید تحت شرایط آزمون استاندارد، چه مقدار جریان اتصال کوتاه را می‌تواند قطع کند. این مقدار معمولاً با واحد کیلوآمپر یا kA بیان می‌شود و با جریان نامی کلید تفاوت دارد.

برای مثال، یک کلید ۱۶ آمپر با قدرت قطع ۶ کیلوآمپر، کلیدی با جریان نامی ۱۶ آمپر است که قدرت قطع اتصال کوتاه آن، طبق استاندارد و شرایط درج‌شده برای محصول، ۶ کیلوآمپر است. این عدد به معنی امکان عبور پیوسته جریان ۶۰۰۰ آمپر نیست.

در مقایسه قدرت قطع محصولات، باید ولتاژ مرجع و استاندارد آزمون نیز یکسان یا قابل‌مقایسه باشند. مقادیر Icn، Icu و Ics را نباید بدون توجه به استاندارد مربوط، معادل یکدیگر در نظر گرفت.

علائم درج‌شده روی کلید مینیاتوری زیمنس

علامت یا مشخصه	معنی و کاربرد
In	جریان نامی کلید، بر حسب آمپر
B16 یا C16	حرف بیانگر منحنی قطع و عدد بیانگر جریان نامی ۱۶ آمپر است
ولتاژ درج‌شده	ولتاژ نامی قابل استفاده، با توجه به نوع شبکه و مشخصات مدل
6000 یا 10000	در بسیاری از مدل‌های مطابق IEC 60898-1، بیانگر قدرت قطع نامی به آمپر؛ تفسیر دقیق باید با دیتاشیت تطبیق داده شود
Icn	ظرفیت نامی قطع اتصال کوتاه بر اساس استاندارد مربوط، معمولاً IEC 60898-1
Icu / Ics	ظرفیت قطع نهایی و ظرفیت قطع سرویس اتصال کوتاه در مشخصات مطابق IEC 60947-2، در مدل‌های مربوط
Article Number	کد فنی کامل برای شناسایی و سفارش دقیق محصول
نقشه اتصال	نمایش آرایش پل‌ها و اتصالات کلید

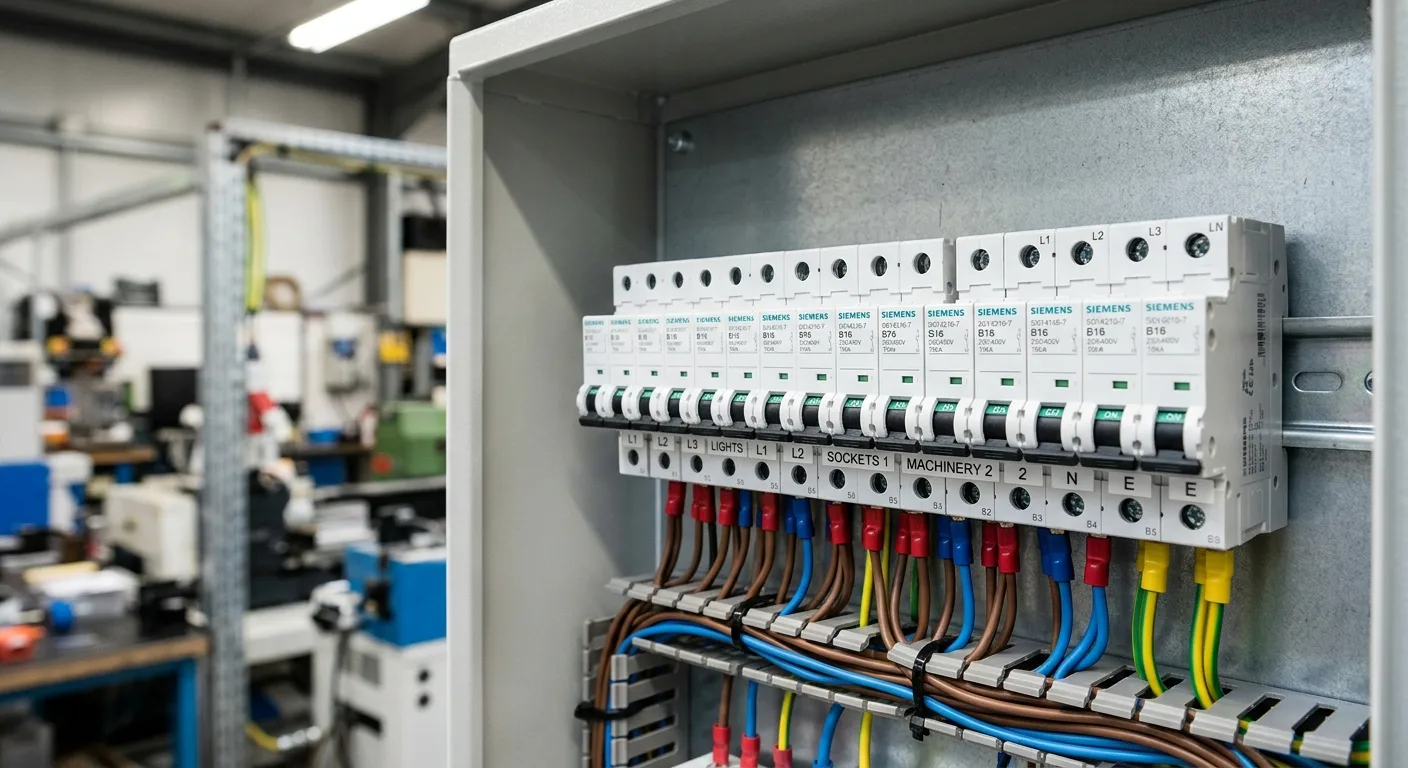

کاربردهای کلید مینیاتوری زیمنس

تابلوهای برق مسکونی: حفاظت مدارهای فرعی روشنایی و پریز، متناسب با طراحی تأسیسات.
ساختمان‌های اداری و تجاری: حفاظت مدارهای تغذیه و توزیع فرعی.
تابلوهای برق صنعتی: حفاظت مدارهای فرعی، فرمان و تغذیه تجهیزات، بر اساس الزامات پروژه.
تأسیسات خدماتی: حفاظت اضافه‌جریان مدارهای مرتبط با تجهیزات برقی.
سامانه‌های اتوماسیون: حفاظت مدارهای تغذیه، با رعایت توصیه سازنده تجهیزات و هماهنگی حفاظتی.

استفاده از MCB در مدار موتور، جایگزین بررسی نیاز به حفاظت اختصاصی موتور نیست. بسته به کاربرد، تجهیزاتی مانند کلید محافظ موتور یا رله اضافه‌بار نیز ممکن است لازم باشند.

مزایای انتخاب کلید مینیاتوری زیمنس

تنوع مدل: امکان انتخاب بر اساس جریان نامی، تعداد پل و منحنی قطع.
طراحی ماژولار: مناسب برای نصب روی ریل استاندارد در تابلوهای سازگار.
قابلیت استفاده مجدد: امکان وصل مجدد پس از رفع خطا و اطمینان از سلامت مدار و کلید.
دسترسی به اطلاعات فنی: امکان بررسی مشخصات و منحنی عملکرد بر اساس کد دقیق محصول.
امکان توسعه در برخی مدل‌ها: قابلیت استفاده از لوازم جانبی سازگار، در سری‌های پشتیبانی‌شده.

قیمت کلید مینیاتوری زیمنس

قیمت کلید مینیاتوری زیمنس به سری محصول، جریان نامی، تعداد پل، منحنی قطع، قدرت قطع و کد فنی وابسته است. شرایط تأمین و نوسانات بازار نیز می‌توانند بر قیمت نهایی تأثیر بگذارند.

برای مقایسه قیمت‌ها، مشخصات دو محصول باید یکسان باشد. یکسان‌بودن جریان نامی، به‌تنهایی برای مقایسه کافی نیست؛ زیرا دو کلید با آمپراژ مشابه ممکن است قدرت قطع، تعداد پل یا استاندارد متفاوتی داشته باشند.

برای استعلام قیمت و موجودی از درخشش الکتریک پویا، کد فنی محصول یا مشخصات موردنیاز شامل جریان نامی، تعداد پل، منحنی قطع و قدرت قطع را اعلام کنید.

ردیف	کد محصول	مشخصات فنی	قیمت
1	5TJ6106-7	تک پل- 6 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
2	5TJ6110-7	تک پل- 10 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
3	5TJ6116-7	تک پل- 16 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
4	5TJ6120-7	تک پل- 20 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
5	5TJ6125-7	تک پل- 25 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
6	5TJ6132-7	تک پل- 32 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
7	5TJ6140-7	تک پل- 40 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
8	5TJ6150-7	تک پل- 50 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
9	5TJ6163-7	تک پل- 63 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
10	5TJ6306-7	سه پل- 6 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
11	5TJ6310-7	سه پل- 10 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
12	5TJ6316-7	سه پل- 16 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
13	5TJ6320-7	سه پل- 20 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
14	5TJ6325-7	سه پل- 25 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
15	5TJ6332-7	سه پل- 32 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
16	5TJ6340-7	سه پل- 40 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
17	5TJ6350-7	سه پل- 50 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
18	5TJ6363-7	سه پل- 63 آمپر با قدرت قطع 6KA – منحنی C	تماس بگیرید
19	5TJ6110-6	تک پل – 10 آمپر با قدرت قطع 6KA– منحنی B	تماس بگیرید
20	5TJ6116-6	تک پل – 16 آمپر با قدرت قطع 6KA – منحنی B	تماس بگیرید

راهنمای خرید کلید مینیاتوری زیمنس

نوع شبکه را مشخص کنید: تک‌فاز یا سه‌فاز بودن و ولتاژ مدار را بررسی کنید.
جریان طراحی و ظرفیت کابل را بررسی کنید: جریان نامی کلید نباید صرفاً بر اساس توان مصرف‌کننده یا برای جلوگیری از قطع انتخاب شود.
منحنی مناسب را تعیین کنید: جریان راه‌اندازی و منحنی زمان‌ـ‌جریان محصول را در نظر بگیرید.
قدرت قطع لازم را محاسبه کنید: کلید باید برای جریان اتصال کوتاه احتمالی محل نصب مناسب باشد.
تعداد پل و وضعیت نول را بررسی کنید: انتخاب را با ساختار شبکه و مقررات نصب هماهنگ کنید.
کد فنی کامل را تطبیق دهید: مشخصات روی محصول، بسته‌بندی و دیتاشیت باید سازگار باشند.
شرایط نصب را رعایت کنید: انتخاب و نصب نهایی را به فرد متخصص بسپارید.

تفاوت کلید مینیاتوری، کلید اتوماتیک و محافظ جان

کلید مینیاتوری یا MCB: معمولاً برای حفاظت اضافه‌بار و اتصال کوتاه مدارهای فرعی، با تنظیمات حفاظتی ثابت به کار می‌رود.
کلید اتوماتیک کامپکت یا MCCB: در بسیاری از مدل‌ها برای جریان‌های بالاتر و حفاظت قابل‌تنظیم عرضه می‌شود؛ مشخصات به مدل وابسته است.
محافظ جان یا RCCB: اختلاف جریان رفت و برگشت را تشخیص می‌دهد و به‌تنهایی حفاظت اضافه‌بار و اتصال کوتاه ندارد.
کلید ترکیبی یا RCBO: حفاظت جریان باقیمانده را با حفاظت اضافه‌بار و اتصال کوتاه ترکیب می‌کند.

سؤالات متداول درباره کلید مینیاتوری زیمنس

آیا فیوز مینیاتوری زیمنس همان کلید مینیاتوری است؟

بله، در اصطلاح رایج بازار، نام فیوز مینیاتوری برای MCB استفاده می‌شود؛ اما از نظر فنی، این تجهیز یک کلید حفاظتی قابل وصل مجدد است، نه فیوز ذوب‌شونده.

کلید مینیاتوری تیپ B بهتر است یا C؟

هیچ‌کدام به‌صورت مطلق بهتر نیستند. انتخاب به نوع بار، جریان راه‌اندازی و شرایط حفاظتی مدار بستگی دارد.

آیا کلید مینیاتوری از برق‌گرفتگی جلوگیری می‌کند؟

MCB معمولی جایگزین محافظ جان نیست و برای تشخیص جریان نشتی کم طراحی نشده است. حفاظت در برابر برق‌گرفتگی به مجموعه‌ای از اقدامات، از جمله اتصال زمین و تجهیزات حفاظتی مناسب، نیاز دارد.

چرا کلید مینیاتوری مرتب قطع می‌شود؟

اضافه‌بار، اتصال کوتاه، جریان راه‌اندازی بالا، انتخاب نامناسب کلید یا مشکلات نصب و تجهیزات می‌توانند علت باشند. پیش از وصل مجدد یا تعویض کلید با آمپراژ بالاتر، مدار باید توسط متخصص بررسی شود.

آیا کلید مینیاتوری AC برای مدار DC مناسب است؟

فقط در صورتی که سازنده استفاده در DC را برای همان کد محصول تأیید کرده باشد. ولتاژ مجاز، تعداد پل و نحوه اتصال در کاربرد DC باید از دیتاشیت بررسی شود.

برای استعلام قیمت چه اطلاعاتی لازم است؟

بهترین گزینه، ارائه کد فنی کامل زیمنس است. در صورت نداشتن کد، جریان نامی، تعداد پل، منحنی قطع، قدرت قطع و ولتاژ شبکه را اعلام کنید.
