کلید محافظ جان زیمنس

کلید محافظ جان زیمنس (RCD) که با نام کلید نشتی جریان نیز شناخته می‌شود، یکی از مهم‌ترین قطعات در دنیای الکترونیک و تجهیزات برقی است که با استفاده از آن می‌توان تا حد زیادی جلوی آسیب‌هایی مانند برق‌گرفتگی و آتش‌سوزی در اثر نشتی جریان را گرفت.

ویژگی‌ها و عملکرد این کلید باعث شده که استفاده از آن در محیط‌های مختلف ضروری شود. اگر هنوز کلید محافظ جان را نمی‌شناسید و با عملکرد آن آشنا نیستید، تا انتهای این متن ما را همراهی کنید.

کلید محافظ جان چیست؟

کلید محافظ جان زیمنس، یا همان کلید نشتی جریان، از دسته کلیدهای محافظتی است که با چک کردن میزان جریان رفت‌وبرگشت بین سیم‌های فاز و نول در مدار، می‌تواند تعادل بین این جریان را تشخیص دهد و درصورت بروز هرگونه مشکل به‌طور خودکار مدار را قطع کند.

در واقع باید گفت این کلید از ایجاد شوک در زمان تماس غیرمستقیم با جریان برق جلوگیری می‌کند و به همین دلیل نیز به‌عنوان یکی از مهم‌ترین ابزار برای افزایش ایمنی تجهیزات الکترونیکی و اشخاص شناخته می‌شود.

عملکرد کلید محافظ جان چگونه است؟

این کلید باید میزان جریان ورودی و خروجی دستگاه را اندازه‌گیری کند تا درصورت بروز هرگونه اختلاف در این جریان که می‌تواند در اثر فرآیندهای مختلف باشد، مدار را قطع کند و مانع از بروز هرگونه آسیب به تجهیزات یا اشخاص شود.

نشتی جریان که باعث ایجاد اختلاف ورودی و خروجی می‌شود احتمال دارد ناشی از اتصال بدنه دستگاه الکترونیکی باشد. در این شرایط، کلید محافظ جان زیمنس می‌تواند نشتی و اختلاف جریان را تشخیص دهد و به‌موقع مدار را قطع کند.

درخصوص اهمیت این قطعه باید گفت کلید مینیاتوری قابلیت تشخیص نشتی به مقدار کم را ندارد و از این‌رو با تشخیص دیرهنگام، احتمال وقوع آتش‌سوزی و برق‌گرفتگی را افزایش می‌دهد. این درحالی است که کلید محافظ جان در کسری از ثانیه می‌تواند نشتی را تشخیص دهد.

تجهیزات فشارضعیف: کلید هوایی زیمنس

انواع کلید محافظ جان زیمنس

اگر قصد خرید کلید محافظ جان را دارید بهتر است با مدل‌های این محصول آشنا شوید. در ادامه انواع آن را معرفی می‌کنیم تا انتخاب آسان‌تری داشته باشید.

کلید محافظ جان RCCB

کلید محافظ جان RCCB، که مخفف عبارت Residual Current Circuit Breaker است، نوعی کلید نشتی جریان ساده محسوب می‌شود که تنها می‌تواند نشتی را تشخیص دهد و مدار را قطع کند. در این قطعه قابلیت حفاظت اضافه‌بار وجود ندارد.

کلید محافظ جان RCBO

کلید محافظ جان RCBO، که مخفف عبارت Residual Current Breaker with Overcurrent protection است، نوعی کلید محافظ جان است که در کنار کنترل میزان جریان نشتی، وظیفه حفاظت از بار اضافه را نیز دارد. این قطعه با نام کلید محافظ جان ترکیبی نیز معرفی می‌شود.

کلید محافظ جان در چه مکان‌هایی نصب می شود؟

با توجه به استانداردها و قوانین موجود برای ایمنی ساختمان، نصب این کلید در تمام مدارها ضروری است. همچنین باید گفت کلید محافظ جان زیمنس باید در مکان‌های زیر مورد استفاده قرار گیرد:

• تابلو برق ورودی
• سوئیچ‌ها و پریزها
• بخش‌هایی که رطوبت بیشتری دارند، مانند سرویس بهداشتی و حمام

مشخصات و علائم ظاهری روی کلید محافظ جان

شناخت علائم روی کلید محافظ‌جان برای افرادی که قصد نصب آن را دارند ضروری است. البته اگر هیچ‌گونه تجربه‌ای در کار با تجهیزات برقی ندارید، باید انجام این فرآیند را به دست افراد متخصص بسپرید. به‌طور کلی این علائم عبارت‌اند از:

• IN: جریان نامی مدار
• ترمینال‌های بالای کلید (شماره‌های فرد): ورودی کلید
• ترمینال‌های پایین کلید (شماره‌های زوج): خروجی کلید
• IΔn: جریان حساسیت به نشت (جریان نامی عملکرد نشتی)
• Un: ولتاژ نامی مدار
• علامت 1 ↔ 0: صفر نشان‌دهنده قطع بودن کلید و یک نشان‌دهنده وصل بودن آن است.
• دکمه Test: این دکمه برای بررسی نحوه عملکرد کلید کاربرد دارد.
• نشانگر: این بخش روی برخی کلیدها تعبیه می‌شود و وضعیت خاموش یا روشن بودن کلید را مشخص می‌کند.

مشخصات فنی کلید محافظ جان زیمنس

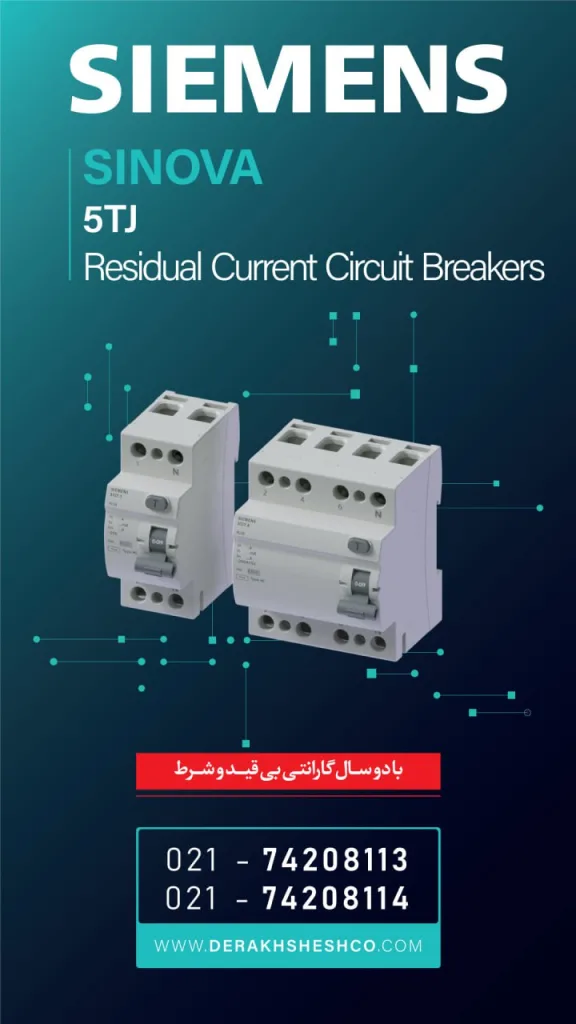

کلید محافظ جان زیمنس 5TJ، یکی از تجهیزات حیاتی در سیستم‌های برقی است که به‌منظور حفاظت از افراد و تجهیزات در برابر خطرات الکتریکی مورد استفاده قرار می‌گیرد. با مشخصات فنی متنوعی که دارد، این کلید محافظ امکاناتی را فراهم می‌کند که در انواع محیط‌ها و نیازهای مختلف مورد استفاده قرار می‌گیرد.

با محدوده ولتاژ از 240VAC تا 415VAC، این کلید محافظ می‌تواند برای انواع سیستم‌های برقی با ولتاژ مختلف استفاده شود. رنج جریانی آن از 25A تا 63A متغیر است، که این امکان را به کاربر می‌دهد تا بر اساس نیاز خود، جریان مورد نظر را انتخاب کند.

این کلید محافظ دارای قابلیت قطع اتصال کوتاه تا 6KA است، که به این معناست که در صورت وقوع حوادثی مانند اتصال کوتاه، قادر است به سرعت واکنش نشان دهد و از خسارات بیشتر جلوگیری کند. با داشتن ۲ و ۴ پل (1P+N) و (3P+N)، این کلید امکان اتصال به سیستم‌های تک‌فاز و سه‌فاز را فراهم می‌کند.

یکی از ویژگی‌های مهم این کلید، وجود جریان نشتی 30mA است که به‌اندازه کافی حساس است تا در صورت وقوع جریان نشتی، سیستم را قطع کند و از احتمال وقوع حوادث جدی جلوگیری کند. همچنین، دکمه تست موجود بر روی کلید امکان آزمایش عملکرد آن را فراهم می‌کند.

در مورد دمای کاری، این کلید محافظ توانایی کار در شرایط دمایی از -25 تا +60 درجه سانتی‌گراد را دارد، که این ویژگی امکان استفاده از آن در شرایط مختلف آب‌وهوایی را می‌دهد. با این ویژگی‌های منحصربه‌فرد، کلید محافظ جان زیمنس 5TJ به‌عنوان یکی از بهترین گزینه‌ها برای حفاظت در برابر خطرات الکتریکی در سیستم‌های برقی شناخته می‌شود.

کلید محافظ جان زیمنس 5TJ دارای برخی عملکردهای حفاظتی دیگر نیز می‌باشد که در زیر به آن‌ها اشاره می‌کنیم:

حفاظت در برابر اتصال کوتاه:

• این کلید محافظ با توان قطع بالا تا 6KA، از خسارات ناشی از اتصال کوتاه جلوگیری می‌کند. در صورت وقوع اتصال کوتاه، به سرعت واکنش نشان می‌دهد و از خطرات بیشتر جلوگیری می‌کند.

حفاظت در برابر جریان نشتی:

• وجود جریان نشتی 30mA این کلید را قادر می‌سازد تا در صورت وقوع جریان نشتی، سیستم را قطع کرده و از خطرات ناشی از شوک الکتریکی جلوگیری کند.

دکمه تست:

• وجود دکمه تست بر روی کلید، کاربر را قادر می‌سازد تا به‌راحتی عملکرد کلید را آزمایش کرده و اطمینان حاصل کند که کلید به‌درستی کار می‌کند.

مقاومت در برابر ولتاژ ضربه‌ای:

• این کلید محافظ با مقاومت در برابر ولتاژ ضربه‌ای 8KV، از خطرات ناشی از ولتاژهای ناگهانی و ضربه‌های الکتریکی جلوگیری می‌کند و تجهیزات را در مقابل آن‌ها محافظت می‌کند.

با این عملکردهای حفاظتی گسترده، کلید محافظ جان زیمنس 5TJ به‌عنوان یکی از بهترین انتخاب‌ها برای حفاظت از افراد و تجهیزات در سیستم‌های برقی شناخته می‌شود.

دانلود کاتالوگ کلید محافظ جان زیمنس

کاتالوگ کلید محافظ جان زیمنس

نحوه نصب کلید محافظ جان زیمنس

اولین نکته پیش از نصب این کلید، بررسی میزان نشتی جریان موجود در مدار با استفاده از دستگاه آمپرسنج است. با توجه به دقت بالای این کلید در تشخیص نشتی، باید پیش از هر اقدامی مطمئن شوید نشتی طبیعی موجود در مدار به‌قدری پایین است که باعث قطع ناخواسته (نویزی) کلید نشود.

اگر کلید محافظ‌جان 2 پل را انتخاب کردید، باید بین سیم نول و ترمینالی که با علامت N مشخص است، اتصال لازم را به‌وجود بیاورید. سیم فاز را نیز باید به ترمینال با علامت L متصل کنید. همچنین محفظه یا تابلویی که کلید در آن نصب می‌شود، باید حداقل درجه حفاظت IP40 را داشته باشد.

قیمت کلید محافظ جان

خرید کلید محافظ جان و نصب آن از ضروری‌ترین کارهایی است که افراد باید برای افزایش امنیت هر سازه‌ای انجام دهند. به همین دلیل نیز بررسی قیمت این قطعه اهمیت زیادی دارد.

قیمت کلید محافظ جان زیمنس احتمال دارد نسبت به نمونه‌های برندهای دیگر موجود در بازار بیشتر باشد. همچنین هزینه این قطعه بسته به نوع آن متفاوت است. عملکرد عالی این کلید محافظ باعث شد افراد بدون در نظر گرفتن قیمت، برای خرید آن اقدام کنند.

جدول تفاوت کلید RCCB و RCBO
