آی جی بی تی SKiiP03NAC12T4

آشنایی با آی جی بی تی SKiiP03NAC12T4V1

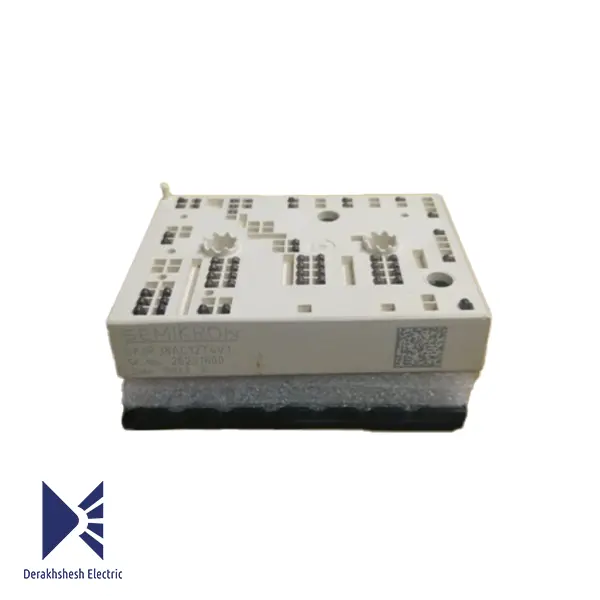

آی جی بی تی SKiiP03NAC12T4V1  از محصولات با کیفیت و کاربردی شرکت SEMIKRON محصول کشور آلمان است. این ماژول با ولتاژ کاری 1200 ولت و جریان کاری 7.5 آمپر در دمای 70 درجه سلیسیوس است. این igbt شامل رکتیفایر سه فاز 1600 ولت، 6 عدد آی جی بی تی 600 ولت 8 آمپر،  برای استفاده در مبدل‌های ولتاژ در صنعت طراحی و ساخته شده است.

مشخصات فنی آی جی بی تی SKiiP03NAC12T4V1

• ولتاژ کلکتور-امیتر: 1200 ولت
• جریان نامی: 8 آمپر در دمای 75 درجه سلیسیوس (9 آمپر در دمای 25 درجه سلیسیوس)
• ولتاژ گیت-امیتر: 15± ولت
• دمای کاری: تحمل کار دمای مداوم 75 درجه سلیسیوس و دمای غیر مداوم 40- الی 150+ درجه سانتی‌گراد
• ابعاد ماژول با طراحی مینیمال، با احتساب قاب نگه دارنده: طول 33.5 و عرض 30.5 و ارتفاع  22.3 میلی‌متر
• ساختار ماژولار:  قرار گرفتن 6 عدد IGBT  و پل دیود سه فاز و مقاومت ترمیستور در یک ماژول با ابعاد کوچک مناسب برای استفاده در بردهای صنعتی.
• دارای مقاومت ترمیستور  برای محافظت دمایی
• ساخته شده در فریم انحصاری MINI-SKIIP 0

ویژگی‌های آی جی بی تی SKiiP03NAC12T4V1

• کارایی بالا: دارای پل دیود سه فاز داخلی و 6 عدد IGBT در یک ماژول
• سرعت سوئیچینگ بالا: سرعت سوئیچینگ بالای IGBT در حد ns 32
• طراحی مقاوم:  طراحی در ابعاد کوچک با کیفیت مرغوب.
• تحمل بالای دما: بخاطر پوشش کامل IGBTها با سیلیکون در داخل ماژول.
• سهولت در نصب: وجود 6 عدد IGBT و پل دیود در یک پک کوچک بدون اتصال لحیم کاری (contactless)
• طراحی فشرده: مناسب برای تجهیزات با فضای محدود.

کاربردهای آی جی بی تی SKiiP03NAC12T4V1

    اینورترهای صنعتی و سروودرایوها: مورد استفاده در صنایع تولیدی و خطوط تولید

• منابع تغذیه صنعتی:  UPSها
• سیستم‌های انرژی تجدیدپذیر: مبدل‌های خورشیدی و بادی
• تجهیزات الکترونیکی پزشکی: دستگاه‌های حساس و دقیق

مزایای آی جی بی تی SKiiP03NAC12T4V1

• ضریب خطای پایین و طول عمر بالا بخاطر نوع طراحی
• تحمل بالای شرایط  دمایی و محیطی سخت
• طراحی پیشرفته در ساخت IGBT ها

خرید آی جی بی تی SKiiP03NAC12T4V1

برای خرید آی جی بی تی SKiiP03NAC12T4V1 برند معتبر سمیکرون با قیمت بهینه می‌توانید با تأمین‌کنندگان معتبر قطعات الکترونیکی ما تماس بگیرید. همچنین برای دریافت مشاوره فنی و اطلاعات بیشتر، با کارشناسان ما در ارتباط باشید.

نتیجه‌گیری

آی جی بی تی SKiiP03NAC12T4V1 با طراحی پیشرفته درساخت، گزینه‌ای مناسب برای استفاده در اینورترهای صنعتی و دستگاه‌های جوش و UPS ها به شمار می‌رود. این ماژول به دلیل بازدهی بالا، سرعت سوئیچینگ بالا و طراحی در ابعاد فشرده، یکی از انتخاب‌های برتر برای متخصصان در صنایع مختلف می‌باشد.
