آموزش تنظیم اینورتر IP5A

برای نصب و راه اندازی اینورتر ال اس مدل IP5A بهتر است یکسری موارد مهم را در نظر بگیرید تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، ابتدا بهتر است به بررسی اطلاعاتی که در کد مدل درج شده بر روی پلاک اینورتر IP5A است، بپردازیم و با این اطلاعات، این اینورترها بهتر آشنا شویم.

توضیحات مدل اینورتر IP5A:

• SV 055IP5A-2 که در بالای پلاک درج شده است مدل اینورتر را معرفی می‌کند.
• 005 معرف رنج توانی مطابق با توان مصرفی موتور میباشد.
• عدد 2 یا 4 معرف ولتاژ ورودی به درایو میباشد، و همینطور مشخص می‌کند به برق ورودی تک فاز یا سه فاز است.
• حرف N درج شده در مدل، معرف این است که درایو دارای کی پد نیست و تنظیمات فقط از روی ترمینال های قدرت میباشد.
• حرف L درج شده در مدل، نشان دهنده این است که درایو چوک DC داخلی دارد.
• برای کار با هر اینورتر بعد از سیم‌بندی قدرت،با توجه به پارامترهای تنظیمی درایو باید سیم‌بندی فرمان را انجام داد.

برای کار با هر اینورتر بعد از سیم‌بندی قدرت،با توجه به پارامترهای تنظیمی درایو باید سیم‌بندی فرمان را انجام داد.

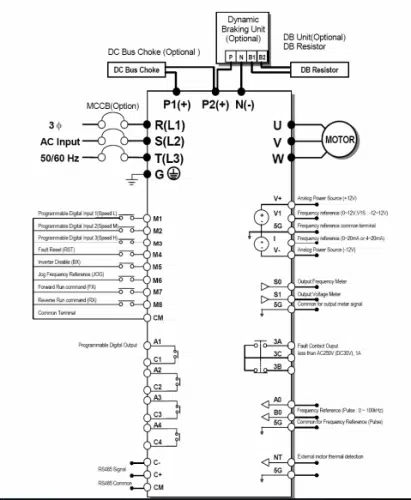

در دفترچه راهنمای هر دستگاه، مدار بخش فرمان آن مدل، ارائه شده است،

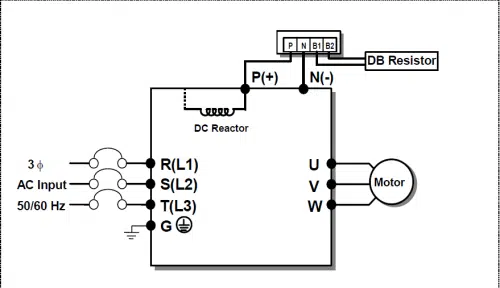

در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات هنگام نصب را مشاهده فرمایید که اینورتر IP5A به چه صورت می‌باشد.

بعد از آن در این مطلب سعی داریم به شرح تنظیمات پارامترهای کاربردی بپردازیم:

[fusion_button link=”https://prd.derakhsheshco.com/category/automation-industrial/inverter/” text_transform=”” title=”” target=”_self” link_attributes=”” alignment=”center” modal=”” hide_on_mobile=”small-visibility,medium-visibility,large-visibility” class=”” id=”” color=”default” button_gradient_top_color=”” button_gradient_bottom_color=”” button_gradient_top_color_hover=”” button_gradient_bottom_color_hover=”” accent_color=”” accent_hover_color=”” type=”” bevel_color=”” border_width=”” size=”large” stretch=”no” shape=”round” animation_type=”” animation_direction=”left” animation_speed=”0.3″ animation_offset=””]خرید اینورتر[/fusion_button]

اینورتر مدل IP5A:

این درایو در رنج 5/5 الی 90 کیلووات سه فاز طراحی و ساخته شده است. برای کار با انواع مختلف اینورترها حتما باید با طرز کار کی‌پد آن اینورتر و آشنایی با دکمه‌های آن برای رسیدن به تنظیمات مورد نظر، اطلاعات داشته باشیم.

LCD نمایشگر درایو معمولا برای تنظیم پارامتر ها،نشان دادن فرکانس و ولتاژ ،مدهای کنترلی،مقدار جریان و خطاها و فالتهای مهمی که در حین کار رخ می‌دهد می‌باشد، تا کاربر به راحتی بتواند وضعیت درایو را هنگام کار بررسی و تنظیمات را به وسیله آن انجام دهد.

همه اینورترها برای انجام فرمان‌های داده شده از طرف اپراتور، نیاز به تعریف پارامترهای مربوطه از طریق کی پد، را دارند.

در زیر به بررسی پارامترهای مهم این اینورتر IP5A می‌پردازیم:

قبل از اینکه پارامترها را توضیح بدهیم، یک بار لازم است طرز وارد شدن به یکی از پارامترها و مقداردهی به آن‌را آموزش می‌دهیم.

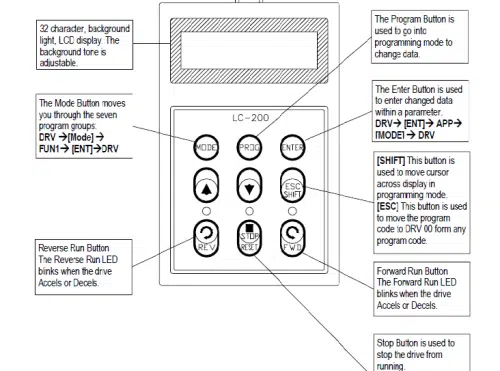

کنترل درايو از سه طريق ممکن است، يکی با استفاده از کليد های FWD و REV و STOP برروی کی پد،

وديگری از طريق ترمينال‌های ورودی درايو و هم چنين از طريق ارتباط و پورت RS485 اين درايو دارای هفت گروه اصلی پارامتری می‌باشد.

هربار که کليد Mode را فشار دهيد، يکی از گروه های اصلی پارامتری، فعال می گردد.

گروه های اصلی پارامتری اینورتر IP5A شامل  DRV و FU1 و FU2 و O/I و EXT و COM و APP می‌باشد.

اولين باری که کليد Mode را فشار می‌دهيد گروه DRV در گوشه بالا سمت چپ صفحه LCD ظاهر می‌گردد.

اگر دوباره فشار داده شود، گروه Fu1 و به همين ترتيب تا انتها که گروه APP نشان داده می شود.

در هرگروه که می خواهيد پارامتری را تغيير دهيد، کليد Mode را بزنيد تا گروه مورد نظر شما ظاهر گردد.

با کليد های سمت بالا و پايين، بين پارامترهای هر گروه، حرکت کنيد، تا پارامتر مورد نظر را پيدا کنيد سپس کليد PRG را فشار دهيد تا بتوانيد مقدار پارامتر را تغيير دهيد.

با استفاده از کليد های سمت بالا و پايين، مقدار پارامتر را زياد يا کم کنيد. با کليد shift هم می توان کرسر را به طرف راست، حرکت داد وقتی پارامتر تغيير نمود، با کليد ENT، مقدار جديد پارامتر را save کنيد.

پس از پايان همه تنظيمات، حتماً پارامتر 95-Fu2 را يکبار اجرا کنيد تا پارامترها در حافظه دائمی درايو ذخيره شود.

نمونه ای از مقدارهای پارامتری برای تنظیم پارامتر:

تنظیم مرجع کنترل درایو:

• مقدار (0)، هنگامی که انتخاب می‌شود. کاربر می‌تواند مقدار فرکانس از روی کی پد تنظیم کند.( روش اول)
• مقدار (1)، هنگامی که انتخاب می‌شود. کاربر می‌تواند مقدار فرکانس از روی ولوم رو کی پد. تنظیم کند. (روش دوم)
• مقدار (3)، کنترل سرعت از طریق ورودی آنالوگ V1
• مقدار (7)، کنترل سرعت از طریق شبکه با پورت RS485

پارامتر انتخاب روش کنترلی:

• انتخاب نوع کنترل، از طريق پارامتر 60-Fu2 انجام می شود.
• هنگامی که مقدار صفر انتخاب می‌شود مد کنترلی V/F است.
• هنگامی که مقدار 2 انتخاب می‌شود مد کنترلی SENSORLESS VECTOR است.

پارامتر تنظیم فرکانس کریر:

• برای تغییر فرکانس کریر پارامتر FU2-49 را تغییر دهید.

پارامتر برگشت به تنظیمات کارخانه:

• جهت بازگشت به تنظیمات کارخانه، پارامتر FU2-93 را تنظیم کنید.
