برای نصب و راه اندازی اینورتر هیوندای، بهتر است یکسری موارد مهم را به یاد داشته باشید، تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، برای کار با هر اینورتر HYUNDAI مدل N800S بعد از سیم‌بندی قدرت که یکی از بخش های مهم اینورتر می‌باشد، با توجه به پارامترهای تنظیمی درایو، باید سیم‌بندی فرمان را به درستی انجام داد.





تنظیم اینورتر N800S



تنظیم اینورتر هیوندای مدل N800S

تنظیم اینورتر هیوندای مدل N800S



توضیحات پلاک اینورتر هیوندای مدل N800S:

N800S0100-3L-0003-2

  • نوشته‌ی ابتدایی متن بیانگر مدل اینورتر می‌باشد که در این مدل اینورتر N800S می‌باشد.
  • در ادامه این خط، 0100 مقدار توان نامی منطبق با الکتروموتور متصل شده به اینورتر می‌باشد.
  • ادامه مشخصات درج شده، نشان دهنده مشخصات خروجی درایو، ولتاژ ورودی سه فاز یا تک فاز بودن و ولتاژ خروجی می‌باشد.



تنظیم اینورتر N800S

در دفترچه راهنمای هر دستگاه، حتما مدار بخش فرمان آن مدل، ارائه شده است، در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات را برای نصب کردن، مشاهده فرمایید که به چه صورت می‌باشد.



برای کار با هر درایو، با توجه به پارامترهای کاربری مورد نظر، باید سیم‌بندی فرمان اینورتر با توجه به ورودی، خروجی‌های درخواستی و تنظیمات مورد نظر،انجام داد.

در تصویر زیر شمایی کلی از سیم‌بندی قسمت فرمان این مدل را قرار داده‌ایم.



تنظیم اینورتر N800S



بعد از آن در این مطلب، به شرح تنظیمات پارامترهای کاربردی می‌پردازیم:



تنظیم اینورتر N800S :

درایوهای هیوندای با مدل‌های و کاربری‌های گوناگون طراحی و ساخته شدند. مدل N800S به‌صورت تک فاز 220V با توان 0.75 تا 2.2KW و سه فاز 380 ولت با توان 1.5 تا 160KW کار می‌کند.

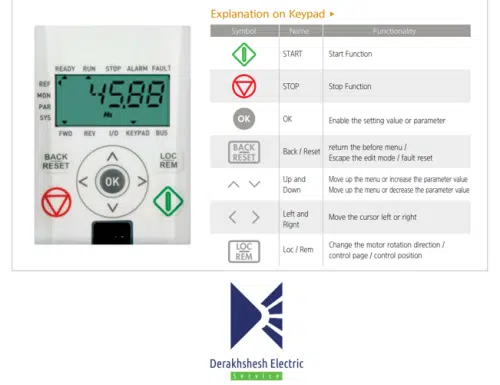

مقدار دهی تنظیمات پارامترهای هر درایوی معمولا از روی کی پد آن درایو، انجام می‌شود و هر درایوی برای پارامتر دهی دارای شاستی های گوناگون برای ذخیره و رفتن به زیر پارامترهای دیگر دارد که اکثرا طراحی در هر دستگاهی با نوع اینورتر دیگر متفاوت می‌باشد. در عکس زیر کی پد مدل فریم MI اینورتر N800S را ملاحظه می‌کند.







تنظیم اینورتر N800S







تنظیم پارامترهای اصلی اینورتر هیوندای N800S:

تنظیم مدهای کنترلی اینورتر N800S:

  • برای تنظیم مد کنترلی frequency control به پارامتر P3.1.2.1 مراجعه شود. و به آن مقدار (0) بدهید.
  • برای انتخاب مد کنترلی speed control،به زیر پارامتر P3.1.2.1 مقدار (1) بدهید.
  • برای انتخاب اینکه مد کنترلی torque control باشد،به زیر پارامتر P3.1.2.1 مقدار (2) بدهید.

زمان شتاب افزایشی (پارامتر ACC)

  • برای تنظیم زمان شتاب افزایشی اولیه به پارامتر P3.4.1.2 بروید.
    با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار مینیمم تا ماکزیمم با این پارامتر قابل تنظیم است.

تنظیم اینورتر N800S

زمان شتاب کاهشی (پارامتر DEC)

  • برای تنظیم زمان شتاب کاهشی اولیه به پارامتر P3.4.1.3 بروید.
    با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار ماکزیمم تا مینیمم با این پارامتر قابل تنظیم است.

تنظیم اینورتر N800S

  • برای تنظیم جهت گردش شفت موتور به پارامتر P3.3.1.9 بروید. اگر به صورت FORWARD بخواهید بچرخد به زیر پارامتر آن مقدار (0) دهید.
  • برای تنظیم جهت گردش شفت موتور به پارامتر P3.3.1.9 بروید. اگر به صورت REVERSE بخواهید بچرخد به زیر پارامتر آن مقدار (1) دهید.

برگشت به تنظیمات کارخانه:

  • برای تنظیم و برگشت به تنظیمات کارخانه باید به پارامتر P6.5.1 بروید.

گروه فنی مهندسی درخشش الکتریک مجری تعمیرات اینورتر، راه اندازی و نصب انواع اینورترها و الکترو موتورهای صنعتی و خانگی در ایران می‌باشد. برای اطلاعات بیشتر با ما تماس بگیرید.
