تنظیم اینورتر N700E
برای نصب و راه اندازی اینورتر هیوندای، بهتر است یکسری موارد مهم را به یاد داشته باشید، تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، برای کار با هر اینورتر HYUNDAIE مدل N700E بعد از سیم‌بندی قدرت که یکی از بخش های مهم اینورتر می‌باشد، با توجه به پارامترهای تنظیمی درایو، باید سیم‌بندی فرمان را به درستی انجام داد.
تنظیم اینورتر هیوندای مدل N700E
تنظیم اینورتر هیوندای مدل N700E
توضیحات پلاک اینورتر هیوندای مدل N700E:
- نوشته‌ی ابتدایی متن بیانگر مدل اینورتر می‌باشد که در عکس زیر مدل دستگاه اینورتر N700E می‌باشد.
- در ادامه این خط، 055 مقدار توان نامی منطبق با الکتروموتور متصل شده به اینورتر می‌باشد.
- خط بعدی درج شده نشان دهنده مشخصات خروجی درایو، ولتاژ ورودی سه فاز یا تک فاز بودن و ولتاژ خروجی می‌باشد.
تنظیم اینورتر N700E
در دفترچه راهنمای هر دستگاه، حتما مدار بخش فرمان آن مدل، ارائه شده است، در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات را برای نصب کردن، مشاهده فرمایید که به چه صورت می‌باشد.
برای کار با هر درایو، با توجه به پارامترهای کاربری مورد نظر، باید سیم‌بندی فرمان اینورتر با توجه به ورودی، خروجی‌های درخواستی و تنظیمات مورد نظر،انجام داد.

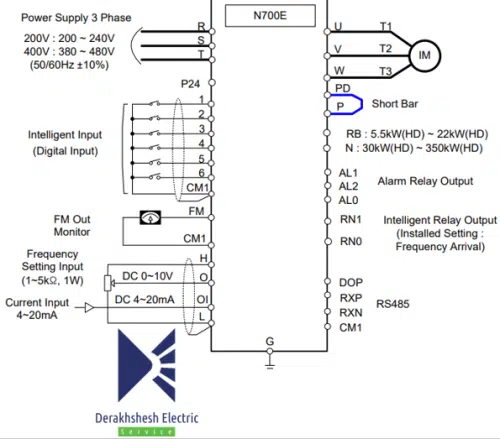

در تصویر زیر شمایی کلی از سیم‌بندی قسمت فرمان این مدل را قرار داده‌ایم.
بعد از آن در این مطلب، به شرح تنظیمات پارامترهای کاربردی می‌پردازیم:
تنظیم اینورتر N700E :
درایوهای هیوندای با مدل‌های و کاربری‌های گوناگون طراحی و ساخته شدند. مدل N700E به‌صورت تک فاز 220V با توان 0.4 تا 2.2KW و سه فاز 380 ولت با توان 0.75 تا 350KW کار می‌کند.

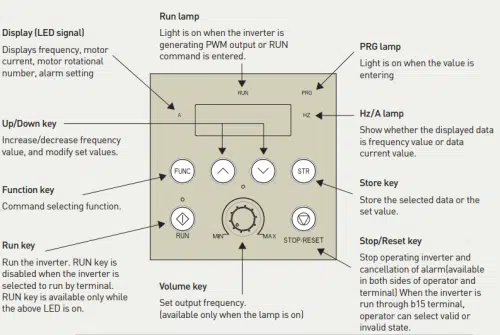

مقدار دهی تنظیمات پارامترهای هر درایوی معمولا از روی کی پد آن درایو، انجام می‌شود و هر درایوی برای پارامتر دهی دارای شاستی های گوناگون برای ذخیره و رفتن به زیر پارامترهای دیگر دارد که اکثرا طراحی در هر دستگاهی با نوع اینورتر دیگر متفاوت می‌باشد.
تنظیم پارامترهای اصلی اینورتر هیوندای N700E:
برای تنظیم تنظیم مرجع فرکانس به پارامتر A01 مراجعه شود.
برای انتخاب اینکه سرعت از روی پتانسیومتر تغییر کند. به زیر پارامتر A01 مقدار (0) بدهید.
برای انتخاب اینکه مرجع فرکانس از روی ترمینال خارجی، باشد، به زیر پارامتر مقدار (2) بدهید.
زمان شتاب افزایشی (پارامتر ACC)
برای تنظیم زمان شتاب افزایشی اولیه به پارامتر F02 بروید.
با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار مینیمم تا ماکزیمم با این پارامتر قابل تنظیم است.
تنظیم اینورتر N700E
زمان شتاب کاهشی (پارامتر DEC)
برای تنظیم زمان شتاب کاهشی اولیه به پارامتر F03 بروید.
با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار ماکزیمم تا مینیمم با این پارامتر قابل تنظیم است.
بازگشت به تنظیمات کارخانه:
- برای بازگشت به تنظیمات کارخانه پارامتر B12 انتخاب و بعد این پارامتر، مقدار (1) انتخاب شود. در این حالت پارامترهای برگشتی به تنظیمات کارخانه با فرکانس 50HZ انتخاب می‌شود.
- برای پاک کردن فالت پارامتر B12 انتخاب و بعد این پارامتر، مقدار (0) انتخاب شود.
