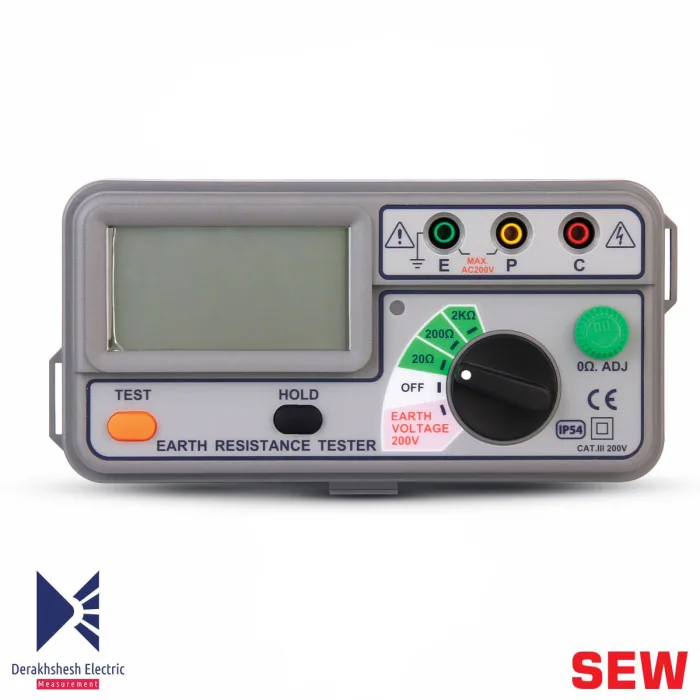

ارت سنج 3 سیمه SEW ER 1120

  • قابلیت تست به صورت دو سیمه و سه سیمه
  • قابلیت نمایش کاهش عمر باتری
  • دارای ولوم تنظیم کالیبره
  • دارای استاندارد EN/IEC61010-1 CATII 200V

نقد و بررسی

به کمک ارت سنج 3 سیمه ER 1120 کمپانی SEW می توان به صورت مستقیم مقاومت زمین را از 0.01 تا 1999 اهم اندازه گیری نمود. به کمک صفحه نمایش بزرگ و دیجیتالی این دستگاه نمایش خواندن اطلاعات بسیار آسان خواهد بود. هنگام کوتاه کردن تمام لیدهای آزمون، می توان قرائت را به عنوان یک قرائت کنترل پایه به 0Ω تنظیم کرد. ارت سنج ER 1120 ولتاژ و جریان را با عبور جریان ثابت از دستگاه اندازه گیری می کند و مقاومت زمین را با استفاده از قانون اهم محاسبه می کند. مدارهای پیشرفته SEW 1120 ER به دستگاه اجازه می دهد تا با حداقل تأثیر از ولتاژ زمین و مقاومت زمین در سنبله های کمکی کار کند.

کالیبراسیون دستگاه SEW ER1120 با لیدهای آزمون موجود انجام می شود. هنگام استفاده از هر سه آزمون آزمایشی در روش سه ترمینال، دقت برای بیشتر برنامه های رایج اطمینان حاصل می شود. متناوباً، اندازه گیری های دو ترمینال، اگرچه به طور کلی دقت کمی نسبت به اندازه گیری های سه ترمینال دارند، اما با کوتاه کردن ترمینال های P و C یا با استفاده از پروب اندازه گیری ساده نیز امکان پذیر است.

فرکانس تست 820 هرتز از جریان های سرگردان در فرکانس های قدرت و هارمونیک آنها جلوگیری می کند. علاوه بر این ارت سنج 3 سیمه 1120 ER از فیلتر داخلی برای رد سیگنال های ناخواسته استفاده می کند. باتری های آن به طور مداوم هنگام استفاده بررسی می شوند. قاب ناهموار آن نیز برای کار در فضای باز ایده آل است.
آزمایش الکترود زمین که قسمت مهمی از مراحل نصب و نگهداری برق است با 1120 ER به راحتی انجام می شود. این کار می تواند توسط پیمانکاران برق یا مهندسان تعمیر و نگهداری برای بررسی کارایی سیستم های الکترود خاکی آنها استفاده شود.

مشخصات فنی

متغیرها
مقاومت

2000Ω ~ 0

ولتاژ ارت

(0-200V AC (40-500Hz

دقت

(Earth Resistance: ±(2%rdg+2dgt)
Earth Voltage: ±(1%rdg+2dgt
