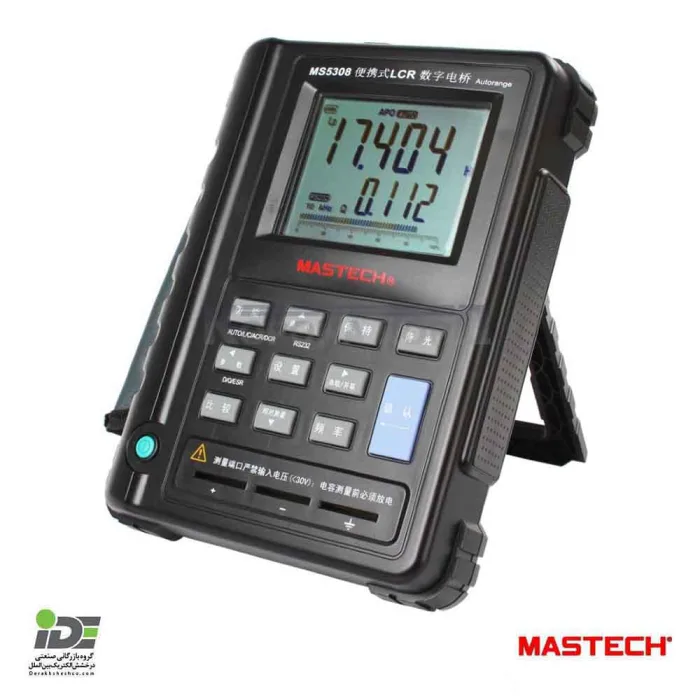

LCR سنج مستک مدل MS5308

دریافت دفترچه راهنما

درخواست گارانتی و خدمات پس از فروش

  • دارای پراب مختلف جهت تست قطعات الکترونیکی
  • قابلیت اتصال به کامپیوتر توسط کابل USB و نرم افزار مربوطه
  • همراه با کیف حمل و پرابهای مربوطه



نقد و بررسی

LCR سنج چیست؟

دستگاه LCR متر ابزاری ست که می‌تواند با دقت و سرعت بالایی میزان ظرفیت خازن، مقاومت و اندوکتانس سلف را مشخص کند. از lcr متر با عنوان سلف سنج , خازن سنج و اهم سنج نیز یاد می کنند.

این ابزار چند کاره برای کسانی که سر و کارشان با قطعات الکترونیکی می باشد بسیار ضروری است و باتوجه به ابعاد کوچک، سهولت استفاده و باتری قابل شارژ (در مدل های دستی خود) به ابزار محبوب آزمایشگاه های الکترونیکی تبدیل شده است.

نحوه عملکرد LCR متر

می دانیم که مولتی متر ها دستگاه هایی هستند که از طریق بایاس DC و اعمال ولتاژ به دو نقطه اندازه گیری شده بصورت سری یا موازی، می توانند پارامتر های مختلفی را برای ما اندازه گیری کنند. به دلیل ولتاژ DC، مولتی متر نمی تواند امپدانس را محاسبه کند و بر اساس تکنیک محاسبه زمان شارژ و دشارژ خازن به ما ظرفیت خازن را نشان می دهد.

اما در دستگاه های LCR متر دیجیتال با استفاده از تکنیک ولتاژ AC و محاسبه امپدانس، به دقتی ده برابر بیشتر از مولتی متر های دیجیتال رسیده ایم. تکنولوزی ساخت در LCR متر ها براساس اعمال ولتاژ AC می‌باشد و از این طریق امپدانس و زاویه فاز بین ولتاژ و جریان را محاسبه می کند تا پس از آن بتواند اندوکتانس و ظرفیت خازن را به دست آورد. یک LCR متر معمولا ۳ خروجی جهت اندازه گیری قطعات و یک خروجی برای کالیبراسیون دارد تا خطا را کاهش دهد و دقت خوبی به کاربر ارائه دهد.

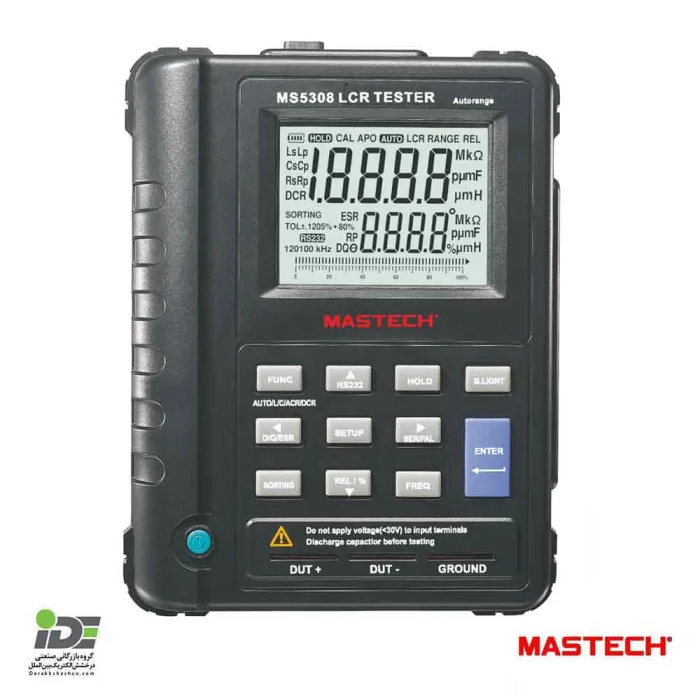

LCR سنج مستک مدل MS5308

نکات مهم دستگاه LCR متر

فرکانس تست: می دانیم یکی از پارامتر های مهم خازن سنج در اندازه گیری ظرفیت خازن ، فرکانس آن است. بنابراین یک دستگاه LCR متر باید بتواند از فرکانس های پر کاربرد و متنوع پشتیبانی کند. اغلب مدل های دستی می توانند فرکانس های ۱۰۰ ، ۱۲۰ , ۱ کیلو و ۱۰ کیلو هرتز را پشتیبانی کنند.

گروه فنی مهندسی درخشش الکتریک مجری تعمیر تجهیزات اندازه گیری، تعمیرات اینورتر، راه اندازی و نصب انواع اینورترها و الکترو موتورهای صنعتی و خانگی در ایران می‌باشد. برای اطلاعات بیشتر با ما تماس بگیرید.

مشخصات فنی

متغیرها
مقاومت

0 ~ 200.00 MΩ

سلف

0 ~ 20.000 KH

خازن

0 ~ 20.00 mF
