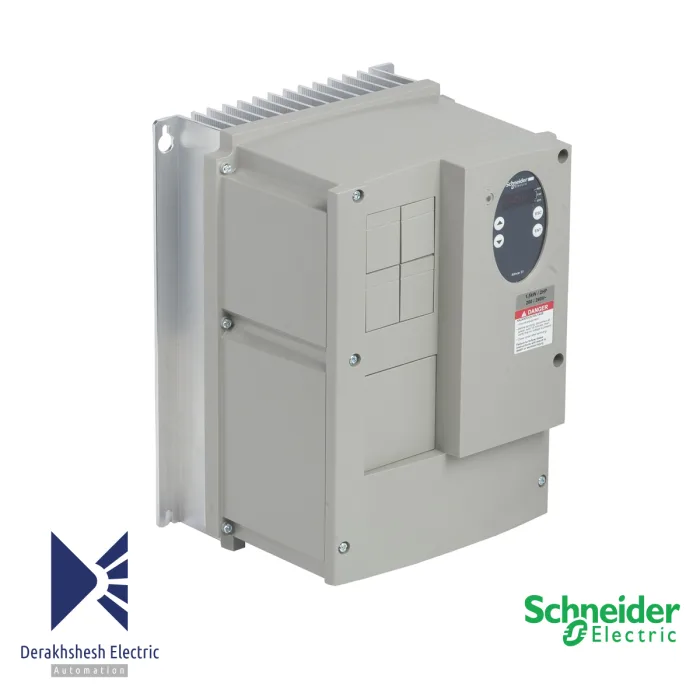

اینورتر اشنایدر ATV31 سه فاز

(دیدگاه کاربر 3)
دانلود کاتالوگ فارسی محصول
تعمیر اینورتر
  • راه اندازی موتور های سه فاز با برق تک فاز و سه فاز
  • رنج وسیع جهت انتخاب دستگاه
    • 0.37 الی 15 کیلو وات
  • قابلیت کاربردی و برنامه پذیری آسان
  • محدوده عملکرد در دمای 50+ تا 10- درجه بدون کاهش جریان دهی



جهت ارتباط با ما، مشاوره و ثبت درخواست با شماره 74208000 – 021 داخلی 113 تماس بگیرید.

کارشناسان درخشش الکتریک همواره آماده پاسخ گویی به سوالات و ابهامات قبل از خرید شما هستند. جهت سفارش محصول با ما در ارتباط باشید.

74208000 – 021 | 74981 – 021

نقد و بررسی

اینورتر یا درایو دستگاهی الکترونیکی است که جریان مستقیم برق را به جریان متناوب تبدیل کرده و در فرکانس و ولتاژ خروجی تغییر ایجاد می کند و به این طریق دور موتور الکتریکی را کنترل می کند. استفاده از اینورتر باعث صرفه جویی در مصرف برق می شود، از الکتروموتورها محافظت می کند و طول عمر آن ها را افزایش می دهد. اینورتر اشنایدر ATV31 ها می توانند دور موتور را از صفر تا چندین برابر دور نامی نوشته شده روی پلاک موتور تغییر دهند. تنظیم دور موتورهای الکتریکی به دلیل منعطف ساختن پروسه های صنعتی بسیار مهم است و در بسیاری از موارد باعث کاهش مصرف انرژی می شود.

بوسیلۀ اینورتر، روشن و خاموش شدن موتورهای الکتریکی به صورت کنترل شده امکان پذیر است و این زمان می تواند در کسری از ثانیه انجام گیرد که این قابلیت امکان فرمان پذیری هوشمند و کنترل شده را به الکتروموتور ها می دهد. روشن و خاموش شدن موتورها به صورت نرم و تدریجی توسط اینورترها موجب کم شدن تنش های مکانیکی در کوپلینگ ها و سایر ادوات دوار می شود.

اینورتر و تا حدودی یکسوساز ها نیز به نیمه رساناهای مدرن قدرت وابسته هستند که وظیفه شان کلید زنی و هدایت ولتاژهای بالا و جریان های چند صد آمپری هستند. درایو ها همچنین به ریزپردازنده های قدرتمندی برای کنترل شان نیازمندند.

مشخصات عمومی اینورتر اشنایدر ATV31

ورودی تکفاز – استفاده در موتور های سه فاز 220V

مدل د ستگاهتوان خروجیجریان نامیابعاد
ATV31H015M20.18 KW1.5 A120*145*72
ATV31H037M20.37 Kw3.3 A130*145*72
ATV31H055M20.55 KW3.7 A130*145*72
ATV31H075M20.75 KW4.8 A140*145*72
ATV31HU11M21.1 KW6.9 A130*143*105
ATV31HU15M21.5 KW8.0 A130*143*105
ATV31HU22M3X2.2 KW11.0 A150*184*105
ATV31HU30M3X3 KW13.7 A150*184*140
ATV31HU40M3X3 KW17.5 A150*232*140
ATV31HU55M3X5.5 KW27.5 A170*232*180
ATV31HU75M3X7.5 KW33.0 A170*143*180

ورودی تکفاز – استفاده در موتور های سه فاز 380V

مدل د ستگاهتوان خروجیجریان نامیابعاد
ATV31H037N40.37 KW1.5 A150*143*105
ATV31H055N40.55 KW1.9 A150*143*105
ATV31H075N40.75 KW2.3 A150*143*105
ATV31HU11N41.1 KW3.0 A150*143*105
ATV31HU15N41.5 KW4.1 A150*143*105
ATV31HU22N42.2 KW5.5 A150*184*140
ATV31HU30N43 KW7.1 A150*184*140
ATV31HU40N44 KW9.5 A150*184*140
ATV31HU55N45.5 KW14.3 A170*232*180
ATV31HU75N47.5 KW17.0 A170*232*180
ATV31HD11N411 KW27.7 A190*330*145
ATV31HD15N41..5 KW33.0 A190*330*145

بررسی اینورترها از نظر ورودی و کاربرد

از نظر ورودي اينورترها به دو دسته تک فاز و سه فاز تقسيم مي گردند. البته خروجي همه آن‌ها سه فاز است. براي اينورترهای با توان بالای 3.7 کیلو وات فقط از ورودي سه فاز استفاده مي گردد.

از نظر کاربرد اينورترها به دسته هاي مختلفي تقسيم ميشوند. براي راه اندازي پمپ ها، فن ها، آسانسور، پله برقي، جرثقيل، نوارهاي نقاله، دستگاههاي اکسترودر و … از اينورتر استفاده مي شود. براي پمپ و فن از اينورترهاي با گشتاور متغير و براي آسانسور و نوار نقاله و جرثقيل از اينورتر با گشتاور ثابت و براي اکسترودرها از اينورتر با فيدبک PG بهره برداري ميکنند.

کاربردهای اینورتر سه فاز اشنایدر (schneider)

  • دستگاه های تهویه و فن
  • پمپ ها
  • دستگاه های بسته بندی
  • دستگاه های ورزشی
  • درب های اتوماتیک
  • صنایع غذایی
  • کمپرسور ها
  • میکسر ها
  • نوار نقاله ها
  • صنایع ماشین سازی
  • صنایع نساجی

اینورتر اشنایدر



 جهت مشاوره خرید و ثبت سفارش با شماره تلفن 74208000-021  داخلی 113 و 114 تماس حاصل فرمایید.

مشخصات اینورتر اشنایدر

اینورتر اشنایدر ATV31 ورودی تکفاز و سه فاز 200…240 ولت مخصوص موتورهای سه فاز 220 ولت
ردیف نام دستگاه ولتاژ ورودی توان خروجی وضعیت کالا

  • 1 ATV31H018M2 220 0.18KW
  • 2 ATV31H037M2 220 0.37KW
  • 3 ATV31H055M2 220 0.55KW
  • 4 ATV31H075M2 220 0.75KW
  • 5 ATV31HU11M2 220 1.1KW
  • 6 ATV31HU15M2 220 1.5KW
  • 7 ATV31HU22M2 220 2.2KW
  • 8 ATV31HU30M2 220 3KW
  • 9 ATV31HU40M2 220 4KW
  • 10 ATV31HU55M2 220 5.5KW
  • 11 ATV31HU75M2220 7.5KW
مشخصات اینورتر اشنایدر

اینورتر اشنایدر ATV31 سه فاز 380 ولت مخصوص موتورهای سه فاز 380 ولت
ردیف نام دستگاه ولتاژ ورودی توان خروجی وضعیت کالا

  • 1 ATV31H037N4 380 0.37KW
  • 2 ATV31H055N4 380 0.55KW
  • 3 ATV31H075N4 380 0.75KW
  • 4 ATV31HU11N4 380 1.1KW
  • 5 ATV31HU15N4 380 1.5KW
  • 6 ATV31HU22N4 380 2.2KW
  • 7 ATV31HU30N4 380 3KW
  • 8 ATV31HU40N4 380 4KW
  • 9 ATV31HU55N4 380 5.5KW
  • 10 ATV31HU75N4 380 7.5KW
  • 11 ATV31HD11N4 380 11KW
  • 12 ATV31HD15N4 380 15KW

 جهت مشاوره خرید و ثبت سفارش با شماره تلفن 74208000-021  داخلی 113 و 114 تماس حاصل فرمایید.

مشخصات فنی

متغیرها
محدوده توان کاری

0.18KW ~ 15KW

ولتاژ ورودی (تک فاز)

200V ~ 240V

ولتاژ ورودی (سه فاز)

380V ~ 460V

دامنه تغییرات فرکانس خروجی

0Hz ~ 500Hz

دامنه تغییرات فرکانس حامل

2KHz ~16KHz

دامنه سرعت

50 ~ 1

تحمل اضافه بار

150% for 60 sec

درجه حفاظتی

IP20

سیستم کنترلی

PI

ورودی دو قطبی

ورودی ترمیستور

ورودی آنالوگ جریان

ورودی آنالوگ ولتاژ

ورودی دیجیتال

قابلیت اتصال پتانسیومتر

خروجی آنالوگ

خروجی دیجیتال

خروجی رله

4

پورت اتصال شبکه

Modbus, CANopen

یونیت ترمز داخلی

پارامتر های کنترلی و حفاظتی

پارامتر راه اندازی موتور دوم

قدیمی‌ترین
جدیدترین بیشترین امتیاز
Inline Feedbacks
View all comments
امتیاز به این محصول :


سلام و درود
لیست قیمت اینورتر تک فاز به سه فاز اشنایدر رو به شماره تماسم واتس اپ کنید
09123854764
ممنون

سلام مجتبی عزیز
لیست قیمت به ایمیل ثبت شده تان در سیستم ارسال خواهد شد.

امتیاز به این محصول :


سلام وقت بخیر
اینورتر اشنایدرم ارور اورکارنت میده مشکل از چی میتونه باشه؟

سلام ایمان عزیز
وجود ارور اور کارنت در تمامی درایو ها به طور کلی میتواند از موارد زیر ناشی شود:
1 خرابی IGBT
2. مشکل در عایق موتور
3. گیر کردن ناگهانی موتور
4. مشکل در کابل موتور
شما میتوانید برای دریافت راهنمایی دقیقتر با بخش خدمات مجموعه درخشش در تماس باشید.

امتیاز به این محصول :


سلام جناب سوال داشتم از خدمتتون
سایز کابل خروجی اینورتر اشنایدرو چجوری باید انتخاب کنم؟

سلام شاهین عزیز
نوع کابل با توجه به کاتالوگ شرکت سازنده مشخص میشود اما به یاد داشته باشید که همواره سایز کابل خروجی بزرگتر مساوی با سایز کابل ورودی است.
