در مهندسی برق قدرت، حفاظت از الکتروموتورها در برابر خطاهای حرارتی و اضافه بار، ستون فقرات پایداری یک خط تولید محسوب میشود. در میان طیف گسترده تجهیزات حفاظتی، بیمتال زیمنس سری 3MU7 به عنوان یک راهکار کلاسیک، قدرتمند و فوقالعاده قابل اعتماد شناخته میشود. این رلههای حرارتی به گونهای طراحی شدهاند که حتی در سختترین شرایط محیطی، از گرانقیمتترین داراییهای صنعتی یعنی موتورهای سهفاز محافظت کنند. در این مقاله، به بررسی تخصصی ویژگیها و کاربرد بیمتال زیمنس 3MU7 در صنایع مختلف میپردازیم.
بیمتال زیمنس 3MU7 چیست؟
بیمتال یا رله اضافه بار حرارتی (Thermal Overload Relay) سری 3MU7، یک تجهیز حفاظتی است که بر اساس تفاوت ضریب انبساط طولی فلزات کار میکند. زیمنس در طراحی این سری، تمرکز ویژهای بر روی سادگی مکانیکی و دقت عملکرد داشته است. این مدل به طور خاص برای هماهنگی با کنتاکتورهای زیمنس طراحی شده و وظیفه دارد به محض تشخیص جریانی بیش از حد مجاز (که منجر به داغ شدن سیمپیچ موتور میشود)، مدار فرمان را قطع کند.
چرا سری 3MU7 در پروژههای صنعتی محبوب است؟
برخلاف برخی مدلهای فانتزی و پیچیده، 3MU7 به دلیل ساختار مستحکم و طول عمر بالا در محیطهای پر از گرد و غبار یا با ارتعاش زیاد (مانند کارخانههای سیمان و سنگبری) انتخاب اول مهندسان است. کاربرد بیمتال زیمنس در این سری، به دلیل قابلیت جبرانسازی دمای محیط (Ambient Temperature Compensation) بسیار حائز اهمیت است؛ به این معنا که تغییرات دمای داخل تابلو برق، باعث قطع کاذب یا عمل نکردن رله نمیشود.
کاربردهای کلیدی بیمتال زیمنس 3MU7
۱. حفاظت از موتورهای سهفاز AC اصلیترین کاربرد این تجهیز، حفاظت از الکتروموتورهای قفس سنجابی در برابر اضافه بارهای طولانیمدت است. زمانی که یک موتور به دلیل نقص مکانیکی (مثلاً سفت شدن بلبرینگها) جریان بیشتری میکشد، تیغههای 3MU7 خم شده و با تحریک کنتاکتهای کمکی، از سوختن موتور جلوگیری میکنند.
۲. تشخیص قطع فاز (Single Phasing Protection)
ویژگیهای فنی و ساختاری سری 3MU7
برای درک بهتر کاربرد بیمتال زیمنس در مدل 3MU7، باید به جزئیات فنی آن نگاهی بیندازیم.
کنتاکتهای کمکی: این رله دارای یک کنتاکت باز (NO) برای ارسال سیگنال خطا به PLC یا چراغ سیگنال، و یک کنتاکت بسته (NC) برای قطع مدار فرمان کنتاکتور است.
دکمه Reset/Stop: امکان انتخاب بین حالت ریست دستی (Manual) و خودکار (Auto) را فراهم میکند. در حالت دستی، اپراتور باید پس از رفع خطا، فیزیکی رله را به حالت آمادهباش برگرداند که امنیت سیستم را بالا میبرد.
بازه تنطیم جریان گسترده: هر قطعه از این سری، بازه مشخصی از جریان (مثلاً ۲.۵ تا ۴ آمپر) را پوشش میدهد که با یک پیچ تنظیمی دقیق، روی جریان نامی موتور ست میشود.
هماهنگی 3MU7 با کنتاکتورهای سری 3TF و 3RT

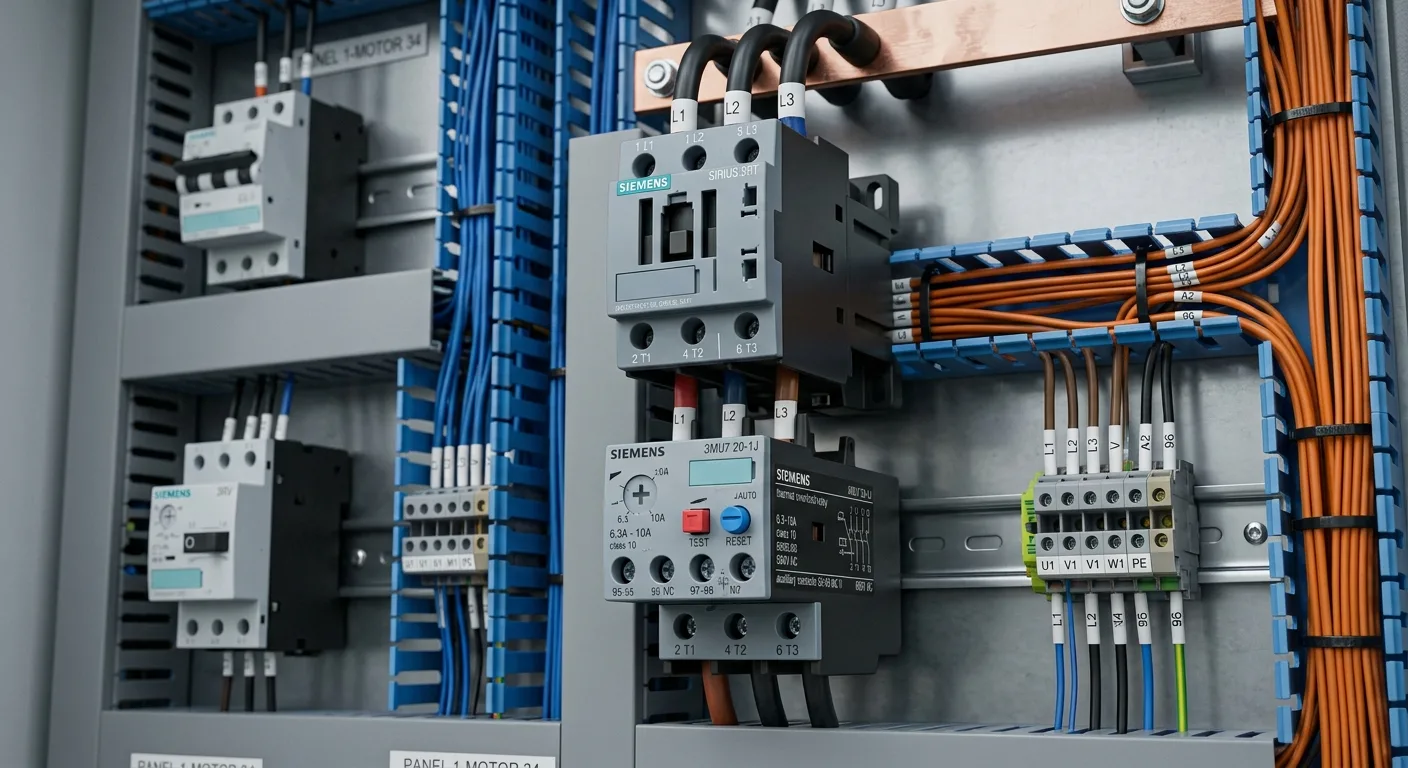

یکی از دلایل تداوم کاربرد بیمتال زیمنس مدل 3MU7، قابلیت نصب مستقیم آن است. این بیمتالها به گونهای طراحی شدهاند که شاخکهای ورودی آنها مستقیماً در ترمینالهای خروجی کنتاکتورهای زیمنس (بهویژه سری 3TF) قرار میگیرند. این امر نه تنها سرعت شمشکشی و سیمکشی را بالا میبرد، بلکه از ایجاد اتصالات سست که خود عامل تولید حرارت هستند، جلوگیری میکند.
نکات حیاتی در نصب و نگهداری
برای اینکه کاربرد بیمتال زیمنس در تابلو برق شما به درستی ایفا شود، رعایت این نکات الزامی است:
1. انتشار حرارت: رلههای حرارتی خودشان مقدار کمی حرارت تولید میکنند؛ بنابراین در چیدمان تابلو برق باید فضای کافی برای گردش هوا در اطراف 3MU7 در نظر گرفته شود.
3. تست دورهای: با استفاده از اهرم Test تعبیه شده روی 3MU7، میتوان به صورت مکانیکی عملکرد کنتاکتها را بدون نیاز به ایجاد جریان واقعی تست کرد.
نتیجهگیری
بیمتال زیمنس سری 3MU7 با وجود معرفی مدلهای دیجیتالی جدیدتر، همچنان به دلیل سادگی، دقت مکانیکی و قیمت مقرونبهصرفه، پادشاه حفاظت حرارتی در تابلوهای برق صنعتی است. کاربرد بیمتال زیمنس در این مدل، امنیت خاطر مهندسان را در برابر خطرات اضافه بار و قطع فاز تضمین میکند. اگر به دنبال تجهیزاتی هستید که سالها بدون نیاز به نگهداری پیچیده، از موتورهای شما محافظت کند، سری 3MU7 انتخابی هوشمندانه و مهندسیشده است.
