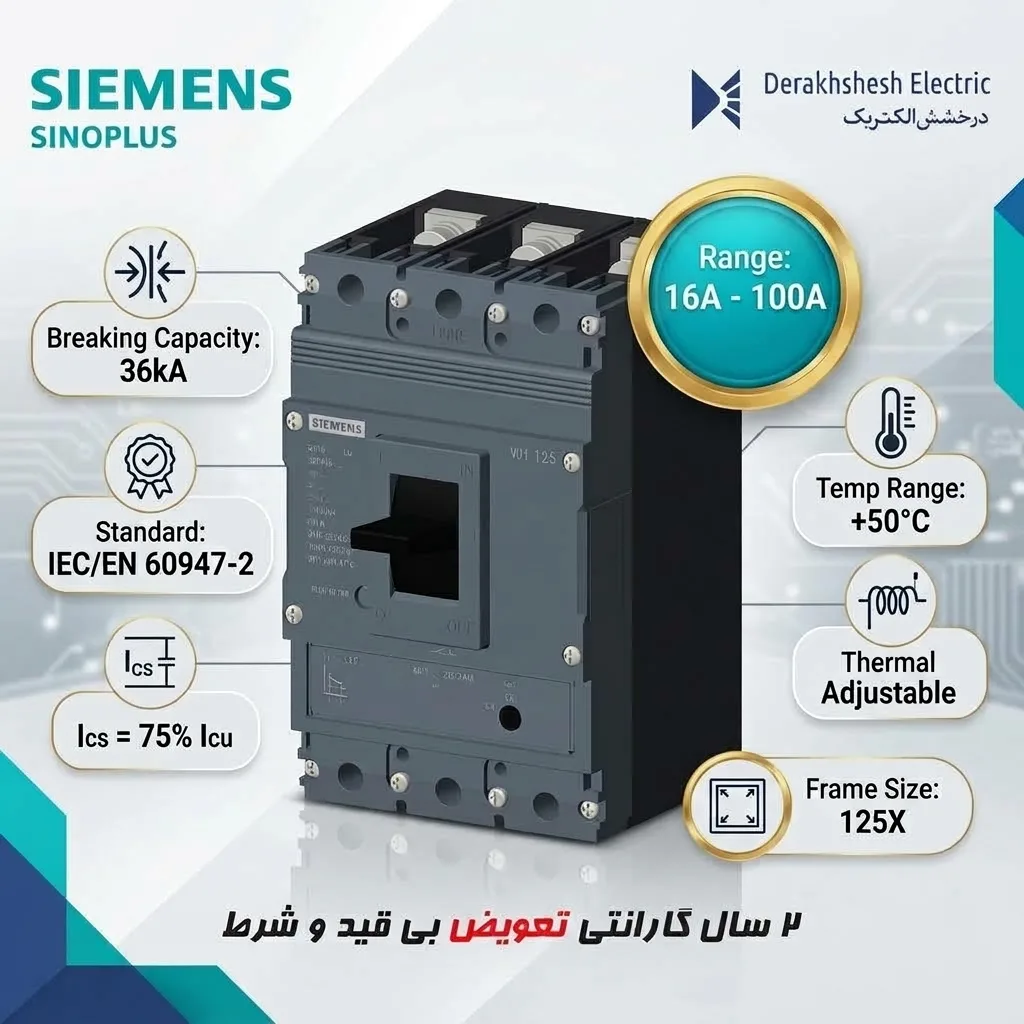

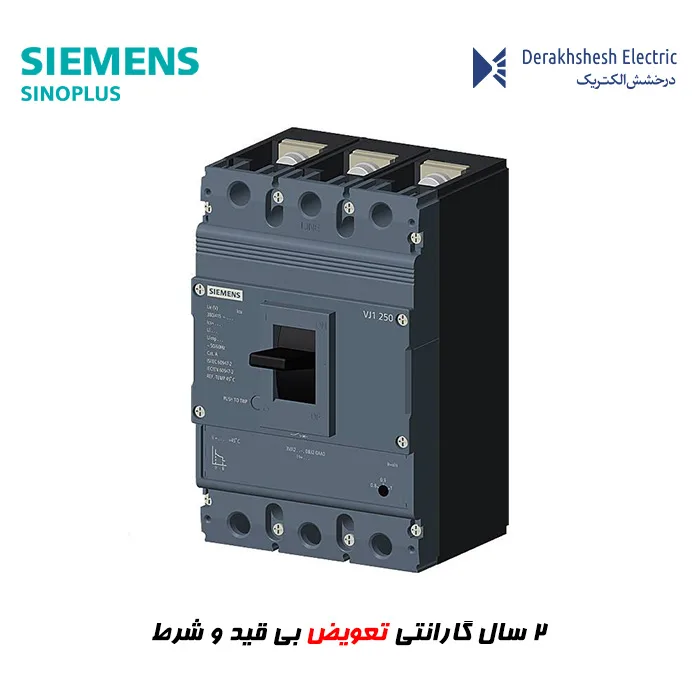

کلید اتوماتیک 40 آمپر زیمنس سه پل

 مشخصات فنی کلید اتوماتیک 40 آمپر زیمنس ( MCCB -کامپکت)

کلید اتوماتیک 40 آمپر زیمنس سه پل از سری SINOVA (SINOPLUS) با مشخصات فنی برجسته‌ای که با استانداردهای بین‌المللی EN60947-2 و IEC 60947-2 تطابق دارد، ابزاری اساسی در سیستم‌های برقی محسوب می‌شود. این کلید با توانایی قطع جریان اتصال کوتاه تا 40 آمپر (ICU) و قدرت قطع اتصال کوتاه تا جریان نامی با 75% از مقدار نامی (ICS)، امکان حفاظت کامل از تجهیزات الکتریکی را فراهم می‌کند.

یکی از ویژگی‌های بارز این کلید، قابلیت تنظیم حرارتی و غیر قابل تنظیم مغناطیسی آن است که به کاربر امکان می‌دهد تا مقدار جریان لحظه‌ای که باعث فعال شدن کلید می‌شود را با توجه به نیاز خود تنظیم کند. همچنین، با قدرت قطع اتصال کوتاه تا 36KA و فریم سایز 125، این کلید تضمین کننده عملکرد قابل اعتماد و ایمنی بالا در سیستم‌های برقی می‌باشد.

از طرفی، ابعاد فیزیکی فریم سایز 125 این کلید، به ابعاد (92x150x81) میلیمتر می‌باشد که امکان نصب آسان و سازگاری با محیط‌های مختلف را فراهم می‌کند. این ویژگی‌های برجسته‌ی کلید اتوماتیک قابل تنظیم 40 آمپر سه پل، آن را به انتخاب مناسبی برای حفاظت از تجهیزات الکتریکی در انواع نیازهای صنعتی و تجاری تبدیل می‌کند.

نحوه ی اتصال کلید کامپکت 40 آمپر

کلید اتوماتیک زیمنس 40 آمپر سه پل، با تکنولوژی اتصال ترمینال پیچی و سه پل، از طریق این روش اتصال ساده و کارآمد، به تسهیل در نصب و اتصال به سیستم‌های برقی کمک می‌کند. ترمینال پیچی به کاربر امکان می‌دهد که با استفاده از پیچ‌های قابل تنظیم، به راحتی کابل‌ها را به کلید متصل کند و اتصالات را با کیفیت بالا و بدون نیاز به تجهیزات خاص انجام دهد. این فناوری به ارتقاء سرعت و دقت در نصب کمک می‌کند و همچنین از امنیت اتصالات در برابر لغزش یا جدا شدن غیرمنتظره جلوگیری می‌کند. با توجه به این ویژگی‌ها، کلید اتوماتیک با ترمینال پیچی و سه پل، انتخابی عالی برای نیازهای مختلف صنعتی و تجاری است و به دلیل اتصالات سریع و مطمئن، به تسریع و سهولت در نصب و راه‌اندازی سیستم‌های برقی کمک می‌کند.

شرایط و دمای محیطی در عملکرد کلید اتوماتیک 40 آمپر زیمنس سه پل:

یکی از ویژگی‌های مهم این کلید اتوماتیک کامپکت، عدم افت قدرت کلید تا دمای بالای 50 درجه سانتیگراد است. این به معنای این است که در محیط‌های با دمای بالا، کلید همچنان عملکرد قابل اعتمادی دارد.

این کلیدها دارای ساختار ماژولار هستند که امکان نصب سریع و آسان تجهیزات جانبی را فراهم می‌کند. همچنین، با قابلیت سفارش سری 3VJ در دو نوع 3 پل و 4پل، تنظیمات مختلف سیستم‌های برقی را پشتیبانی می‌کنند.

در صورت استفاده از کلید اتوماتیک کامپکت زیمنس 4 پل، امکان حفاظت سه فازه و نول وجود دارد. این مورد بسیار حیاتی است زیرا در صورت قطع کلید، نول شبکه نیز کاملاً از تابلوی برق جدا می‌شود، این اقدام اطمینان حاصل می‌کند که هیچ ارتباطی با شبکه برق ندارد و از نظر ایمنی، سیستم کاملاً ایمن می‌باشد.

عملکرد کاری کلید اتوماتیک 40 آمپر زیمنس سه پل (operating cycle):

عملکرد مکانیکی (Mechanical):

• عدد 15000 درج شده در راهنمای محصول، نشان‌دهنده تعداد دفعاتی است که کلید اتوماتیک می‌تواند به صورت مکانیکی (بدون در نظر گرفتن جریان برق) فعال و غیرفعال شود. این شامل عملکرد دستی یا با استفاده از موتور (Motorized) می‌شود.

عملکرد الکتریکی (Electrical):

• عدد 5000 درج شده در راهنمای محصول، نشان‌دهنده تعداد دفعاتی است که کلید اتوماتیک می‌تواند به صورت الکتریکی (با در نظر گرفتن جریان برق) فعال و غیرفعال شود. این شامل عملکرد واقعی کلید در مدارهای برقی و تأثیر جریان بر روی عملکرد کلید می‌شود.

با این اطلاعات، مشخص می‌شود که کلید اتوماتیک 40 آمپر سه پل در شرایط مختلف مکانیکی و الکتریکی قابل اعتماد و با قابلیت انجام عملکردی مناسب است.

قابلیت تنظیم حرارتی و غیرقابل تنظیم مغناطیسی

کلید اتوماتیک 40 آمپر زیمنس سه پل SINOVA (SINOPLUS) با قابلیت تنظیم حرارتی و غیرقابل تنظیم مغناطیسی، جزء انواع کلیدهای اتوماتیک پیشرفته می‌باشد که برای محافظت از تجهیزات الکتریکی در سیستم‌های برقی مورد استفاده قرار می‌گیرد. این کلید با توجه به نوع و مشخصه کاربردهای مختلف، قابلیت تنظیم حرارتی و غیرقابل تنظیم مغناطیسی را ارائه می‌دهد. قابلیت تنظیم حرارتی به کاربر امکان می‌دهد تا مقدار جریان لحظه‌ای که منجر به فعال شدن کلید می‌شود را با توجه به نیاز خود تنظیم کند. در عین حال، قابلیت غیرقابل تنظیم مغناطیسی نیز به کاربر اطمینان می‌دهد که کلید در مواقع نیاز، به صورت قطعی و بدون دخالت انسانی، جریان را قطع کند.

(AFTM) که مخفف Adjustable Thermal Fixed Magnetic است، به معنای این است که تنظیم حرارتی آن قابل تنظیم است در حالی که حالت مغناطیسی آن ثابت می‌باشد. این ویژگی به کاربر امکان می‌دهد تا مقدار حرارت مورد نظر خود را انتخاب کند و در عین حال از تثبیت مغناطیسی برای حفاظت از تجهیزات الکتریکی استفاده کند.
