خرید اینورتر دلتا 90KW سری C2000

اینورتر دلتا 90KW سری C2000 با کد فنی VFD900C43A یک درایو صنعتی قدرتمند برای کنترل موتورهای سه‌فاز سنگین است. این مدل با توان 90 کیلووات معادل 120 اسب بخار و ولتاژ ورودی و خروجی سه‌فاز 380~460 ولت، برای صنایع بزرگ و خطوط تولید با بارهای سنگین طراحی شده است.

مشخصات فنی اینورتر دلتا 90KW سری C2000

• کد فنی: VFD900C43A

• توان خروجی نامی: 90 کیلووات (120HP)

• ورودی/خروجی: سه‌فاز 380~460 ولت

• جریان خروجی نامی: حدود 170 آمپر (Heavy Duty)

• اضافه بار: 150٪ برای 60 ثانیه و 180٪ برای 3 ثانیه

• فرکانس خروجی: 0.1 تا 600 هرتز

• کنترل سرعت: V/F، کنترل برداری بدون سنسور (SVC) و کنترل موقعیت

• حفاظت‌ها: اضافه بار، اتصال کوتاه، افت ولتاژ، دمای بیش از حد و جریان نشتی

سیم‌بندی و مدار قدرت

اینورتر سه فاز دلتا 90KW سری C2000 دارای ترمینال‌های مجزا برای مدار قدرت و مدار فرمان است:

• مدار قدرت:

  • ترمینال‌های R، S، T برای اتصال به برق سه‌فاز ورودی

  • ترمینال‌های U، V، W برای اتصال به موتور سه‌فاز

  • ترمینال ترمز (P/PR) جهت نصب مقاومت ترمز برای توقف سریع و کنترل انرژی برگشتی

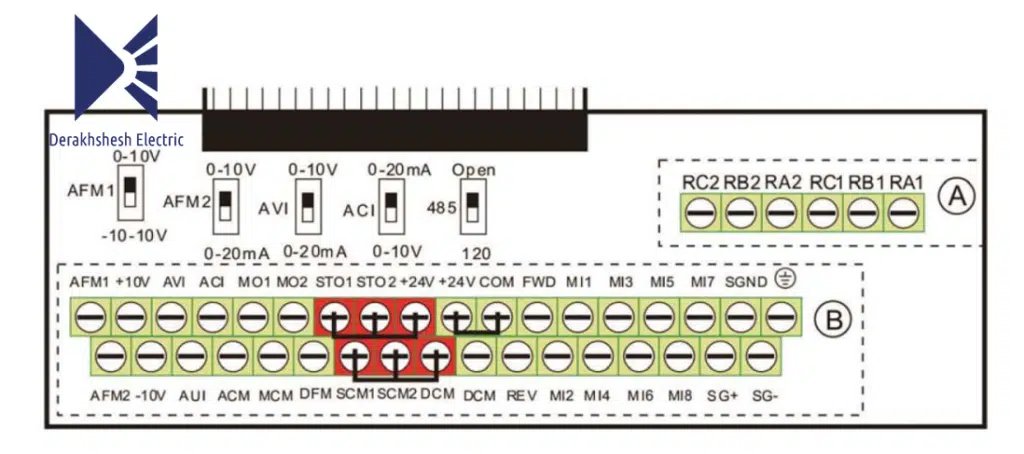

• مدار فرمان:

  • ورودی‌های دیجیتال برای فرمان RUN/STOP، تغییر جهت چرخش و انتخاب مد کنترلی

  • ورودی آنالوگ (AVI/ACI) برای تنظیم سرعت موتور با ولتاژ 0 تا 10 ولت یا جریان 4 تا 20 میلی‌آمپر

  • خروجی رله‌ای برای گزارش وضعیت کارکرد و اعلام خطا به سیستم‌های مانیتورینگ

نکات نصب و راه‌اندازی

1. استفاده از کابل شیلددار و زمین کردن شیلد در یک سمت

2. فاصله حداقل 15 سانتی‌متر از تجهیزات حرارتی برای تهویه بهتر

3. اتصال سیم ارت به ترمینال PE جهت ایمنی اپراتور و تجهیزات

4. استفاده از فیوز و کنتاکتور مناسب برای حفاظت مدار قدرت
