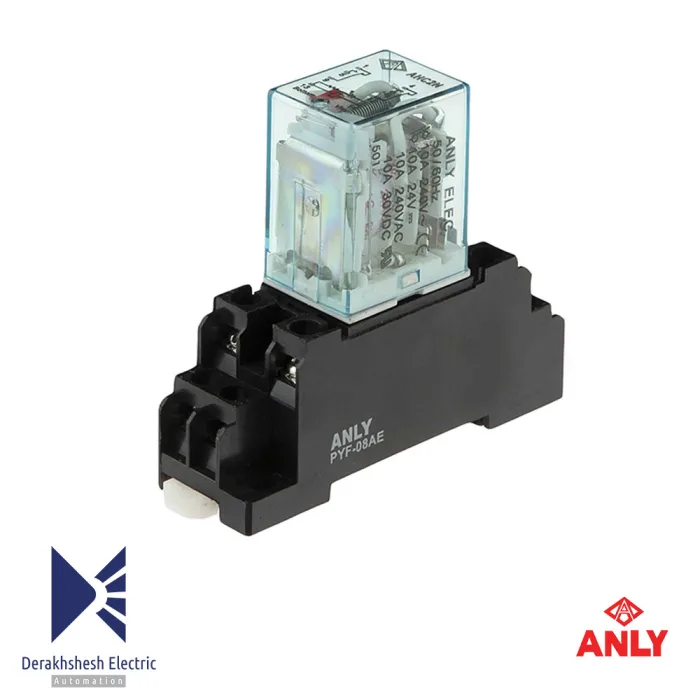

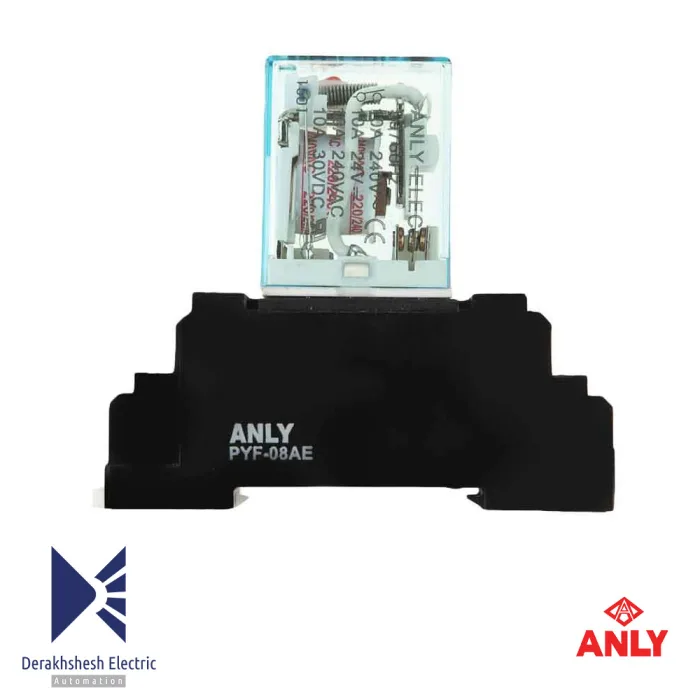

رله هاي شيشه اي آنلی مدل AHC4N

رله یک سوئیچ ساده است که به صورت الکتریکی یا مکانیکی عمل می کند و برای بسیاری از دستگاه های صنعتی کاربرد فراوانی دارد. مکانیزم تعویض کنتاکت ها توسط آهنربای مغناطیسی که در رله قرار گرفته انجام می شود. عوامل دیگری هم می تواند این کار را انجام دهد، که با توجه به نوع کاربرد متفاوت است. رله شیشه ای LED دار آنلی می تواند عملیات کنترل مدار را با سینگال کم قدرت انجام دهد. در طول تاریخ از این قابلیت استفاده زیادی در مبادلات تلفنی برای تغییر تماس انجام شده است. برای قدرت بالا و کنترل الکتروموتور هم می توان از رله استفاده کرد، اما این رله ها کنتاکتور نامیده می شوند.

اجزای اصلی یک رله شیشه ای LED دار آنلی

هسته مغناطیسی

سیم پیچ۱۶

محور و اتصالات

تیغه های ثابت و متحرک

توضیح عملکرد رله

شکل زیر ساختار داخلی یک رله را نشان می دهد. یک هسته آهنی که توسط یک سیم پیچ احاطه شده است. انرژی الکتریکی از طریق سوئیچ کنترل وارد سیم پیچ شده و تشدید انرژی الکتریکی در این قسمت باعث تقویت میدان مغناطیسی می شود، در نتیجه تیغه متحرک به تیغه ثابت متصل می شود و انرژی به بار منتقل می شود. با قطع منبع قدرت رله به حالت اولیه خود باز می گردد.

انواع رله ها

Single Pole Single Throw (SPST) -1 یک قطب و یک فک متحرک:

یک ترمینال برای قطع و وصل و دو ترمینال برای سیم پیچ وجود دارد.

Single Pole Double Throw (SPDT) -2 یک قطب و دو فک متحرک:

دارای دو ترمینال برای قطع و وصل، یک ترمینال  مشترک و یک ترمینال هم برای سیم پیچ دارد.

Double Pole Single Throw (DPST) -3 دو قطب و یک فک متحرک:

دارای دو جفت ترمینال و ترکیبی از  دو SPST می باشد.

Double Pole Double Throw (DPDT) -4 دوقطب و دو فک متحرک:

دارای دو ردیف ترمیتال دو حالته و ترکیبی از دو  SPDT می باشد.
