اینورتر سه فاز دلتا 7.5KW سری C2000

خرید اینورتر دلتا 7.5KW سری C2000

اینورتر دلتا 7.5KW سری C2000 با کد فنی VFD075C43A یکی از مدل‌های پرکاربرد برای کنترل موتورهای سه‌فاز صنعتی است. این اینورتر سه فاز توانایی ارائه 7.5 کیلووات معادل 10 اسب بخار خروجی را داشته و برای کاربردهای صنعتی متوسط تا سنگین طراحی شده است.

مشخصات فنی اینورتر دلتا 7.5KW سری C2000

• کد فنی: VFD075C43A

• توان نامی خروجی: 7.5 کیلووات (10HP)

• ورودی و خروجی: سه‌فاز 380~460 ولت

• جریان خروجی نامی: حدود 16 آمپر

• فرکانس خروجی: 0.1 تا 600 هرتز

• کنترل سرعت: V/F، کنترل برداری بدون سنسور (SVC) و کنترل موقعیت

• حفاظت‌ها: اضافه بار، اتصال کوتاه، افت ولتاژ و دمای بیش از حد

سیم‌بندی و مدار قدرت

اینورتر دلتا 7.5KW دارای ترمینال‌های مشخص برای مدار قدرت و مدار فرمان است:

• مدار قدرت:

  • ترمینال‌های R، S، T برای برق سه‌فاز ورودی

  • ترمینال‌های U، V، W به موتور سه‌فاز متصل می‌شوند

  • ترمینال ترمز (P/PR) برای نصب مقاومت ترمز جهت توقف سریع موتور

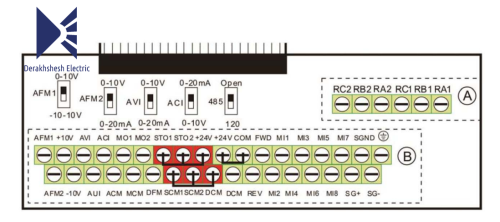

• مدار فرمان:

  • ورودی‌های دیجیتال برای فرمان RUN/STOP، تغییر جهت چرخش و انتخاب مد کنترلی

  • ورودی آنالوگ برای تنظیم سرعت موتور با ولتاژ 0 تا 10 ولت یا جریان 4 تا 20 میلی‌آمپر

  • خروجی رله‌ای جهت گزارش وضعیت کارکرد و اعلام خطا

نکات نصب و راه‌اندازی

• استفاده از کابل شیلددار برای ورودی فرمان و زمین کردن شیلد در یک سمت

• رعایت فاصله حداقل 10 سانتی‌متر از تجهیزات حرارتی برای تهویه بهتر

• اتصال سیم ارت به ترمینال PE برای ایمنی تجهیزات و اپراتور

• استفاده از فیوز مناسب و کنتاکتور در ورودی مدار قدرت
