اینورتر سه فاز دلتا 45KW سری C2000

خرید اینورتر دلتا 45KW سری C2000

اینورتر دلتا 45KW سری C2000 با کد فنی VFD450C43A-21 یکی از مدل‌های صنعتی پرقدرت برند دلتا است که برای موتورهای سه‌فاز تا توان 60 اسب بخار طراحی شده. این دستگاه قابلیت کنترل دقیق سرعت و گشتاور موتور را فراهم کرده و در سیستم‌های اتوماسیون صنعتی نقش مهمی ایفا می‌کند.

مشخصات فنی اینورتر دلتا 45KW سری C2000

• توان نامی: 45KW (60HP)

• ولتاژ ورودی: سه‌فاز 380 ~ 460V

• جریان خروجی: حدود 90A (در مد Heavy Duty)

• اضافه بار: 150٪ برای 60 ثانیه

• درجه حفاظتی: IP20

• فرکانس خروجی: 0.1 تا 600Hz

• روش‌های کنترلی: V/F، SVC، کنترل برداری

• امکانات داخلی: فیلتر EMC داخلی، یونیت ترمز داخلی، پشتیبانی از شبکه‌های صنعتی مانند Modbus، Profibus، DeviceNet و CANopen

نحوه سیم‌بندی و اتصال اینورتر دلتا 45KW

در این مدل، سیم‌بندی به دو بخش مدار قدرت و مدار فرمان تقسیم می‌شود:

🔹 مدار قدرت:

• ترمینال‌های ورودی R، S، T به برق سه‌فاز 380V متصل می‌شوند.

• ترمینال‌های خروجی U، V، W به موتور سه‌فاز وصل می‌شوند.

• برای توقف سریع یا کنترل اضافه ولتاژ، می‌توان از ترمینال‌های ترمز (P، PR) و مقاومت ترمز خارجی استفاده کرد.

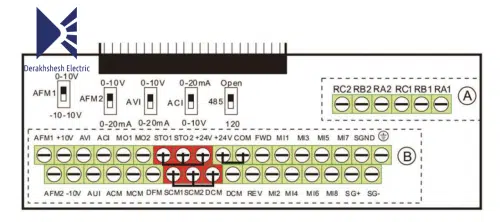

🔹 مدار فرمان:

• ترمینال‌های دیجیتال (MI1 تا MI6) برای دستورهای RUN، STOP، تغییر جهت چرخش و انتخاب مد کنترلی استفاده می‌شوند.

• ترمینال آنالوگ (AVI یا ACI) جهت تنظیم سرعت موتور از طریق ولتاژ 0 تا 10 ولت یا جریان 4 تا 20 میلی‌آمپر کاربرد دارد.

• ترمینال AO برای مانیتورینگ پارامترهایی مثل سرعت و جریان خروجی استفاده می‌شود.

• خروجی رله (RA، RB، RC) امکان اعلام خطا یا وضعیت کاری اینورتر سه فاز را به سیستم‌های خارجی می‌دهد.

نکات نصب و راه‌اندازی اینورتر دلتا 45KW سری C2000

1. استفاده از کابل شیلددار برای ورودی فرمان و زمین‌کردن شیلد در یک سمت.

2. رعایت فاصله حداقل 10 سانتی‌متر از تجهیزات حرارتی برای تهویه بهتر.

3. استفاده از فیوز حفاظتی و کنتاکتور مناسب در ورودی مدار قدرت.

4. اتصال سیم ارت به ترمینال PE برای ایمنی بیشتر.
