آی جی بی تی SKIIP32NAB12

آشنایی با آی جی بی تی SKIIP32NAB12

آی جی بی تی SKIIP32NAB12 از محصولات با کیفیت و کاربردی شرکت Semikron  محصول کشور آلمان است. این ماژول با ولتاژ کاری 1200 ولت و جریان کاری 45 آمپر در دمای 80 درجه سلیسیوس است.

که شامل رکتیفایر سه فاز 1500 ولت، 6 عدد آی جی بی تی 600 ولت 50 آمپر و یک عدد IGBT برای واحد ترمز با جریان 25 آمپر هست، برای استفاده در مبدل‌های ولتاژ در صنعت طراحی و ساخته شده است.

مشخصات فنی آی جی بی تی SKIIP32NAB12

• ولتاژ کلکتور-امیتر : 1200 ولت
• جریان نامی: 45 آمپر در دمای 80 درجه سلیسیوس (65 آمپر در دمای 25 درجه سلیسیوس)
• ولتاژ گیت-امیتر: 20± ولت
• دمای کاری: تحمل کار دمای مداوم 80 درجه سلیسیوس و دمای غیر مداوم 40- الی 150+ درجه سانتی‌گراد

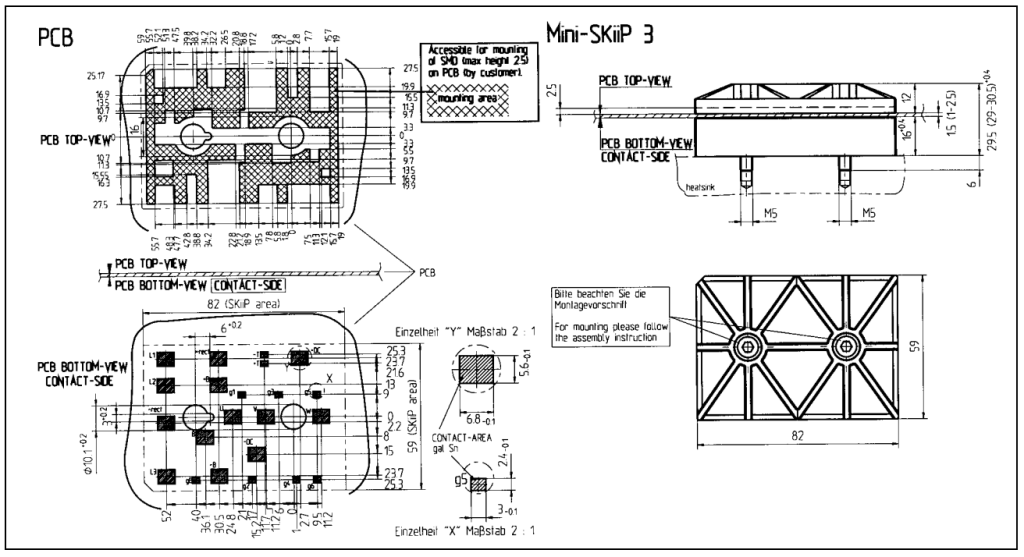

• ابعاد ماژول با احتساب قاب نگه دارنده: طول 82 و عرض 59 و ارتفاع  29.5 میلی‌متر
• ساختار ماژولار: قرار گرفتن هفت IGBT  و پل دیود سه فاز و مقاومت ترمیستور در یک ماژول با ابعاد کوچک مناسب برای استفاده در بردهای صنعتی.
• دارای IGBT  ترمز 600 ولت 25 آمپر
• دارای مقاومت ترمیستور  برای محافظت دمایی
• ساخته شده در فریم انحصاری MINI-SKIIP 3

ویژگی‌های آی جی بی تی SKIIP32NAB12

• کارایی بالا:  دارای پل دیود سه فاز داخلی وهفت عدد IGBT در یک ماژول
• سرعت سوئیچینگ بالا: سرعت سوئیچینگ بالای IGBT در حد ns 56
• طراحی مقاوم:  طراحی در ابعاد کوچک با کیفیت مرغوب
• تحمل بالای دما: بخاطر پوشش کامل IGBTها با سیلیکون در داخل ماژول.
• سهولت در نصب: وجود 7 عدد  IGBT و پل دیود در یک پک کوچک بدون اتصال لحیم کاری (contactless)
• طراحی فشرده: مناسب برای تجهیزات با فضای محدود

کاربردهای آی جی بی تی SKIIP32NAB12

    اینورترهای صنعتی و سروودرایوها: مورد استفاده در صنایع تولیدی و خطوط تولید

• منابع تغذیه صنعتی:  UPSها
• سیستم‌های انرژی تجدیدپذیر: مبدل‌های خورشیدی و بادی
• تجهیزات الکترونیکی پزشکی: دستگاه‌های حساس و دقیق

مزایای آی جی بی تی SKIIP32NAB12

• ضریب خطای پایین و طول عمر بالا بخاطر نوع طراحی
• تحمل  بالای شرایط  دمایی و محیطی سخت
• طراحی پیشرفته در ساخت IGBT ها

خرید آی جی بی تی SKIIP32NAB12

برای خرید آی جی بی تی SKIIP32NAB12 برند معتبر سمیکرون با قیمت بهینه می‌توانید با تأمین‌کنندگان معتبر قطعات الکترونیکی ما تماس بگیرید. همچنین برای دریافت مشاوره فنی و اطلاعات بیشتر، با کارشناسان ما در ارتباط باشید.

نتیجه‌گیری

آی جی بی تی SKIIP32NAB12 با طراحی پیشرفته درساخت، گزینه‌ای مناسب برای استفاده در اینورترهای صنعتی و دستگاه‌های جوش و UPS ها به شمار می‌رود. این ماژول به دلیل بازدهی بالا، سرعت سوئیچینگ بالا و طراحی در ابعاد فشرده، یکی از انتخاب‌های برتر برای متخصصان در صنایع مختلف می‌باشد.
