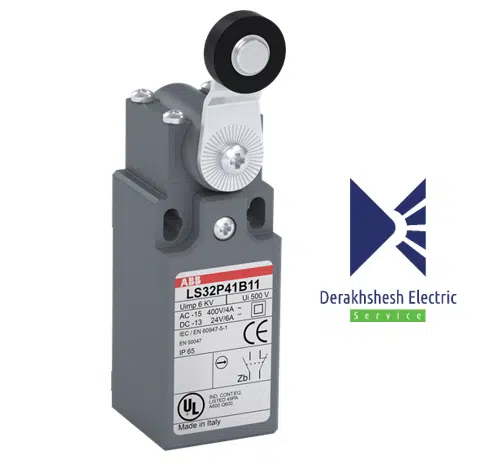

لیمیت سوئیچ Limit Switches یک قطعه الکترونیکی است که از دسته کلید های الکترومکانیکی می‌باشد. این نوع تجهیز که دارای یک محرک مکانیکی متصل به کنتاکت ها می باشد و برای شناسایی محدوده حرکت جسم ها در سیستم های خودکار استفاده می‌شود. زمانی که یک جسم یا محرک به آن برخورد می کند، کنتاکت های این کلید، تغییر وضعیت داده و باعث قطع و وصل جریان می شود.
ساختار داخلی لیمیت سوئیچ
- Actuctor: قسمت محرک که جسم مورد نظر با آن برخورد می کند.
- Operating Head: این قسمت باعث حرکت عملگر برای تغییر کنتاکت ها می‌شود.
- Switch: کنتاکت های NO ( نرمالی اپن ) و NC ( نرمالی کلوز )، در این محل قرار می گیرند.
لیمیت‌سوئیچ های معمولی دارای دو کنتاکت NO و NC هستند که به آنها Single Pole می گویند و مدل‌های دیگر آن دارای چهار کنتاکت هستند که به آنها Double Pole می گویند. نکته قابل ذکر در مورد لیمیت‌سوئیچ ها، که کنتاکت لیمیت‌سوئیچ ها، هم به ولتاژ AC و همDC، و یا هر دو متصل می شوند.

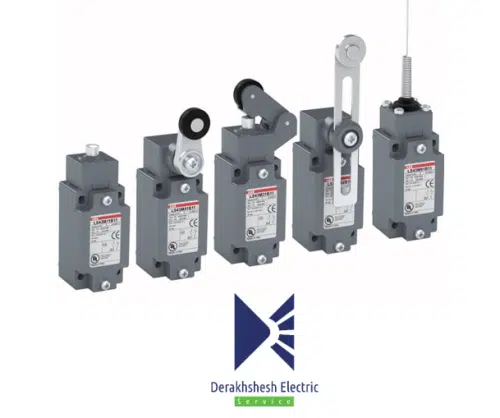

مدل‌های مختلف لیمیت سوئیچ
- لیمیت‌سوئیچ القایی
- لیمیت‌سوئیچ خازنی
- لیمیت‌سوئیچ لرزشی
کاربرد لیمیت سوئیچ چیست؟
لیمیت سوئیچ‌ها می توانند حضور و یا عدم حضور یک شیء را تشخیص دهند و موقعیت، رد شدن و پایان مسیر یک جسم را شناسایی کنند. لیمیت‌سوئیچ ها به دلیل سهولت در نصب و استفاده آسان، استحکام و قابل اطمینان بودن دارای کاربردهای متنوعی در صنعت می باشند. از لیمیت سوئیچ‌ها در کنترل حرکت ماشین آلات استفاده می شود، به عنوان مثال می توان به ماشین های تراش اتوماتیک، نوار نقال ها، ماشین های برش، بالابرها و جرثقیل اشاره کرد، همچنین در شمارنده ها و دریل های شعاعی استفاده می شوند. لیمیت‌سوئیچ ها به منزله بخشی از سیستم کنترلی، به عنوان یک قفل ایمنی یا برای شمارش اجسامی که از یک نقطه مشخص رد می شوند مورد استفاده قرار می گیرند.
مزایای لیمیت سوئیچ
- استفاده آسان
- عملکرد ساده و قابل مشاهده
- دارا بودن پوشش مقاوم
- قابلیت تکرار پذیری بالا
- مزایای الکتریکی لیمیت سوئیچ ها
- امکان عبور جریان بالا
- مقاومت در برابر نویز الکتریکی
- مقاومت در برابر فرکانس های تداخل رادیویی
- نداشتن جریان نشتی
- حداقل افت ولتاژ
- عملکرد ساده تیغه های NO و NC
معایب لیمیت سوئیچ
- عمر کوتاه کنتاکت ها نسبت به سنسورهای غیر تماسی
- فرسوده شدن قسمت مکانیکی متحرک آن
