تنظیم اینورتر imaster A1
برای نصب و راه اندازی اینورتر A1، بهتر است یکسری موارد مهم را به یاد داشته باشید، تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، برای کار با هر اینورتر آی مستر بعد از سیم‌بندی قدرت که یکی از بخش های مهم اینورتر میباشد، با توجه به پارامترهای تنظیمی درایو، باید سیم‌بندی فرمان را به درستی انجام داد.
تنظیم اینورتر imaster A1
توضیحات کد اینورتر imaster بر روی پلاک:
قسمت اول از سمت چپ معرف مدل اینورتر را معرفی می‌کند.
بخش دوم کد اینورتر معرف مقدار جریان خروجی اینورتر میباشد.
قسمت‌سوم برق مشخص می‌کند، که ورودی درایو تک فاز یا سه فاز است. در این مدل اینورتر، عدد 2 معرف کلاس کاری تک فاز و عدد 4 سه فاز (380-400 ولت ) است.
در ادامه این خط، معرف مقدار جریان و فرکانس ورودی درایو میباشد.
خط بعدی درج شده نشان دهنده مشخصات خروجی درایو، ولتاژ سه فاز، جریان خروجی و فرکانس خروجی میباشد.
در قسمت پایانی درج شده شماره سریال اینورتر تولیدی، درج شده است.
تنظیم اینورتر imaster A1
در دفترچه راهنمای هر دستگاه، حتما مدار بخش فرمان آن مدل، ارائه شده است، در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات را برای نصب کردن، مشاهده فرمایید که به چه صورت میباشد.
برای کار با هر درایو، با توجه به پارامترهای کاربری مورد نظر، باید سیم‌بندی فرمان اینورتر با توجه به ورودی، خروجی‌های درخواستی و تنظیمات مورد نظر،انجام داد.

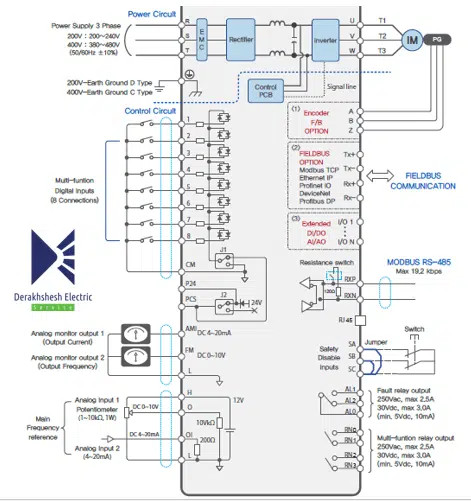

در تصویر زیر شمایی کلی از سیم‌بندی قسمت فرمان این مدل را قرار داده‌ایم.
بعد از آن در این مطلب، به شرح تنظیمات پارامترهای کاربردی می‌پردازیم:
تنظیم اینورتر imaster A1:
درایوهای imaster با مدل‌های و کاربری‌های گوناگون طراحی و ساخته شدند. مدل A1 به‌صورت سه فاز 380V با توان 5/5KW تا 160KW طراحی شده است.

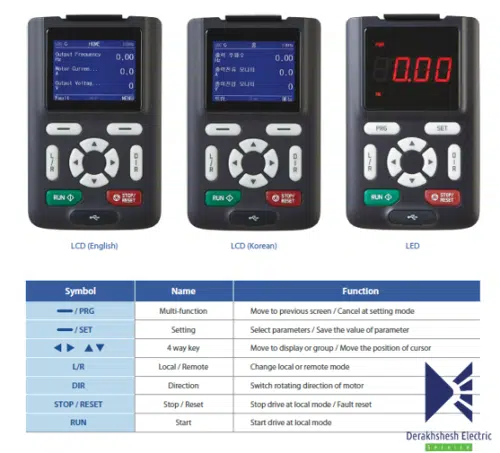

کی پد اینورتر imaster A1
مقدار دهی تنظیمات پارامترهای هر درایوی معمولا از روی کی پد آن درایو، انجام می‌شود و هر درایوی برای پارامتر دهی دارای شاستی های گوناگون برای ذخیره و رفتن به زیر پارامترهای دیگر دارد که اکثرا طراحی در هر دستگاهی با نوع اینورتر دیگر متفاوت میباشد.
تنظیم پارامترهای اصلی اینورتر imaster A1 :
- برای تنظیم مرجع فرکانس به پارامتر 20-00 مراجعه شود.
- برای انتخاب اینکه مرجع فرکانس از روی کی پد باشد، به زیر پارامتر A01 بروید و مقدار (0) بدهید.
- انتخاب این که مرجع فرکانس از روی ترمینال خارجی، باشد، به زیر پارامتر A01 مقدار (1) بدهید.
- برای انتخاب اینکه عملکرد اینورتر از روی پورت RJ45 باشد، به زیر پارامتر A01 مقدار (3) بدهید.
- برای انتخاب اینکه عملکرد تغییر سرعت از طریق پتانسیومتر باشد، به زیر پارامتر F01 مقدار (3) بدهید.
- این که سرعت به صورت پله ای تنظیم شود، به زیر پارامتر F01 مقدار (2) بدهید.
زمان شتاب افزایشی (پارامتر ACC)
- برای تنظیم زمان شتاب افزایشی اولیه به پارامتر F02 بروید. مقدار ACC1 تا 30 ثانیه قابل تغییر است.
- با توجه به نوع کاربری، مدت تایم رسیدن فرکانس از مقدار مینیمم تا ماکزیمم با این پارامتر قابل تنظیم است.
زمان شتاب کاهشی (پارامتر DEC)
- برای تنظیم زمان شتاب کاهشی اولیه به پارامتر F03 بروید. مقدار DEC1 از 30ثانیه تا 0 ثانیه قابل تغییر است.
- براساس کاربری انتخابی، زمان رسیدن فرکانس از مقدار ماکزیمم تا مینیمم با این پارامتر قابل تنظیم است.
تنظیم جهت چرخش شفت موتور، برای تنظیم اینورتر imaster A1
- برای اینکه چرخش موتور به صورت FORWARD انتخاب شود، زیر پارامتر F04 را مقدار (0) دهید.
- برای اینکه چرخش موتور به صورت REVERSE انتخاب شود، زیر پارامتر F04 را مقدار (1) دهید.
تنظیم اینورتر ADT بر روی تنظیم حالت Auto Tuninig:
- با تنظیم پارامتر H01 به مقدار صفر حالت خودکار تنظیم درایو با موتور Auto Tuninig خاموش انتخاب می‌شود.
- با تنظیم پارامتر H01 به مقدار یک حالت خودکار تنظیم درایو با موتور Auto Tuninig روشن انتخاب می‌شود.
