تنظیم اینورتر DELTA

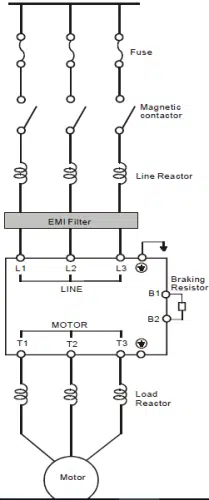

برای نصب و راه اندازی اینورتر دلتا، بهتر است یکسری موارد مهم را به یاد داشته باشید،تا درایو بتواند راندمان و کارایی بالاتری برای شما ارائه دهد، برای کار با هر اینورتر دلتا مدل M
بعد از سیم‌بندی قدرت، با توجه به پارامترهای تنظیمی درایو، باید سیم‌بندی فرمان را به درستی انجام داد.

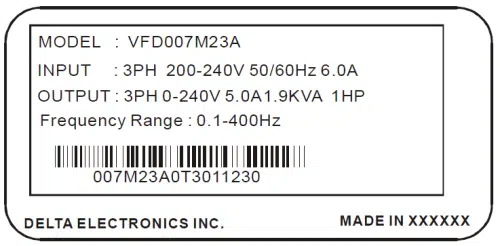

توضیحات پلاک اینورتر دلتا مدل M:
- VFD007M23A که در بالای پلاک درج شده است مدل اینورتر را معرفی می‌کند.
- خط بعدی با نوشته‌ی INPUT، نشان دهنده مقدار ولتاژ ورودی به اینورتر می‌باشد و همینطور مشخص می‌کند به برق ورودی تک فاز یا سه فاز است. در این مدل اینورتر سه فاز است.
- در ادامه این خط، معرف مقدار جریان و فرکانس ورودی درایو می‌باشد.
- خط بعدی درج شده نشان دهنده مشخصات خروجی درایو، ولتاژ سه فاز، جریان خروجی و فرکانس خروجی می‌باشد.
- در قسمت پایانی درج شده شماره سریال اینورتر تولیدی، درج شده است.
در دفترچه راهنمای هر دستگاه، حتما مدار بخش فرمان آن مدل، ارائه شده است، در تصویر زیر می‌توانید، ورودی و خروجی و نحوه ی اتصالات را برای نصب کردن، مشاهده فرمایید که به چه صورت می‌باشد.
برای کار با هر اینورتر با توجه به پارامترهای کاربری مورد نظر، باید سیم‌بندی فرمان اینورتر با توجه به ورودی، خروجی‌های درخواستی و تنظیمات مورد نظر،انجام داد.

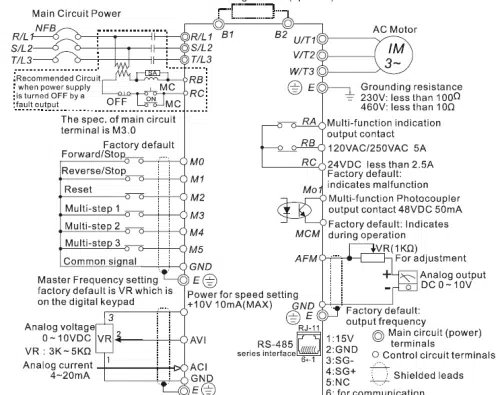

در تصویر زیر شمایی کلی از سیم‌بندی قسمت فرمان این مدل را قرار داده‌ایم.
بعد از آن در این مطلب، به شرح تنظیمات پارامترهای کاربردی می‌پردازیم:
اینورتر دلتا مدل M:
درایوهای DELTA با مدل‌های و کاربری‌های گوناگون طراحی و ساخته شدند. مدل M در محدوده ی توانی 0.4 الی 2.2 کیلووات در سری تک فاز 220V و 0.75 تا 7.5 380 ولت 3 فاز و طراحی و ساخته شده است.

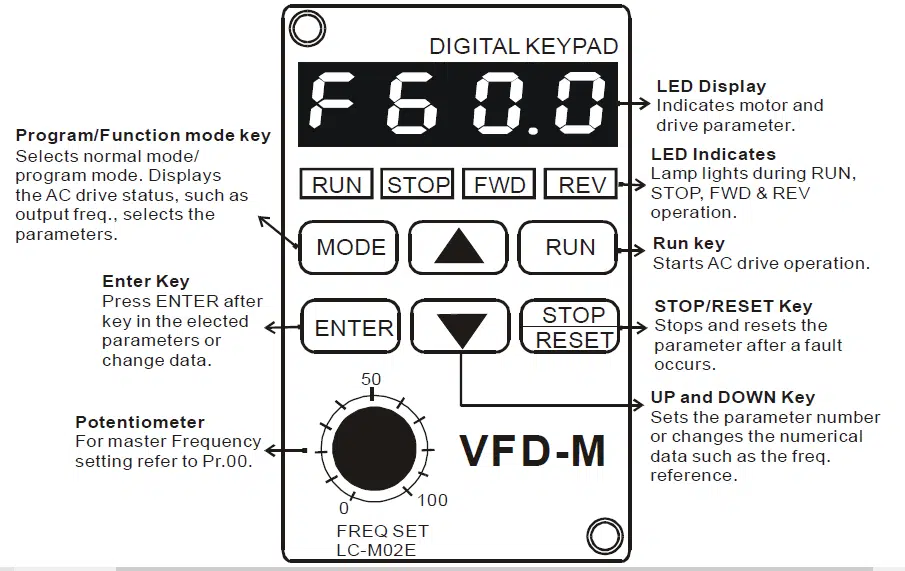

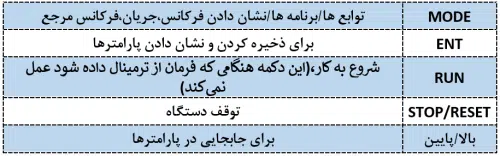

مقدار دهی تنظیمات پارامترهای هر درایوی معمولا از روی کی پد آن درایو انجام می‌شود و هر درایوی برای پارامتر دهی دارای شاستی های گوناگون برای ذخیره و رفتن به زیر پارامترهای دیگر دارد که اکثرا طراحی در هر دستگاهی با نوع اینورتر دیگر متفاوت می‌باشد. کی پد های دلتا از نوع گرافیکی هم وجود دارند.
تنظیم پارامترهای اصلی درایو دلتا مدل M:
- برای تنظیم تنظیم مرجع فرکانس به پارامتر PR01 مراجعه شود.
- برای انتخاب اینکه مرجع فرکانس از روی کی پد باشد، به زیر پارامتر 01 مقدار (00) بدهید.
- برای انتخاب اینکه توقف اینورتر از روی ترمینال خارجی باشد، به زیر پارامتر 01 مقدار (01) بدهید.
- برای انتخاب اینکه عملکرد اینورتر از روی پورت RS485 باشد، به زیر پارامتر 01 مقدار (04) بدهید. در این حالت دیگر برای توقف دستگاه کی پد کار نمیکند و فرمان فقط از پورت داده می‌شود.
- برای انتخاب اینکه عملکرد اینورتر از روی پورت RS485 باشد، به زیر پارامتر 01 مقدار (03) بدهید. در این حالت دیگر برای توقف دستگاه کی پد هم کار می‌تواند فرمان دهد.
برای تنظیم پارامترهای اصلی نظیر دستورات کنترلی:
- برای انتخاب کنترل جهت گردش موتور (چپ گرد،راستگرد)، پارامتر PR.24 را انتخاب نمایید.
- برای انتخاب کنترل جهت گردش موتور اگر درحالت چپ گرد بخواهیم فعال شود باید به این پارامتر مقدار (00) بدهید.
- در غیر این صورت و به حالت راستگرد (معمولی)، مقدار (01) بدهید.
تنظیم ماکسیمم و مینیمم فرکانس:
- برای تنظیم ماکسیمم فرکانس اینورتر دلتا مدل M پارامتر PR03 را انتخاب کنید.
زمان شتاب افزایشی (پارامتر ACC)
- برای تنظیم زمان شتاب افزایشی اولیه به پارامتر PR10 بروید.
با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار مینیمم تا ماکزیمم با این پارامتر قابل تنظیم است.
زمان شتاب کاهشی (پارامتر DEC)
- برای تنظیم زمان شتاب کاهشی اولیه به پارامتر P01.10 بروید.
- با توجه به نوع کاربری، زمان رسیدن فرکانس از مقدار ماکزیمم تا مینیمم با این پارامتر قابل تنظیم است.
تنظیم فن دستگاه:
- برای خاموش کردن فن دستگاه پارامتر PR.114 را روی 00 تنظیم کنید. بعد از گذشت 1 دقیقه فن دستگاه خاموش می‌شود.
- پیش فرض فن دستگاه، حالت روشن بودن می‌باشد.
بازگشت به تنظیمات کارخانه:
- برای بازگشت به تنظیمات کارخانه پارامتر PR72 انتخاب و بعد این پارامتر، مقدار (00) انتخاب شود.
- برای اینکه پارامترها فقط قابلیت خواندن داشته باشد و قابل تعویض نباشند، (READ ONLY) PR71 را روی 01 تنظیم کنید.
