مقاومت ترمز

تعریف مقاومت ترمز:

مقاومت ترمز (Braking Resistor) برای مصرف انرژی الکتریکی تولید شده توسط موتور در موقع کاهش سرعت شدید (مواقع اضطراری که باید موتور سریعا متوقف شود.) که اصطلاحا موتور در این حالت به حالت ژنراتوری عمل می‌کند. این به این معنی است که انرژی مکانیکی برعکس شده و به انرژی الکتریکی تبدیل شده و به وسیله مقاومت ترمز،به گرما تبدیل می‌شود و باعث می‌شود که انرژی تولید شده به اینورتر برگشت نخورد که باعث آسیب به آن شود. به بیانی دیگر مقاومت ترمزها گرما را مصرف می‌کنند.

مقاومت دینامیکی:

به وسیله همین ویژگی، می‌توان از آن‌ها برای متوقف کردن یا کم کردن سرعت یک سیستم مکانیکی استفاده کرد.

این نوع از مقاومت ترمز، مقاومت ترمز دینامیکی نامیده می‌شود و فرایند صورت گرفته توسط آن ترمز دینامیکی نام دارد. هنگامی که انرژی جنبشی دوباره به انرژی الکتریکی تبدیل می‌شود، می‌توانید سرعت و یا شتاب یک موتور الکتریکی را کاهش دهید.



چاپر (DBU):

  • طرز کار چاپر یا واحد ترمز این است که تشخیص بدهد ولتاژی از سمت موتور به درایو اعمال می‌شود یا اینکه نه.
  • در نهایت آن‌را به مقاومت منتقل کند تا آن انرژی تخلیه شود.
  • بعضی از شرکت‌های سازنده اینورتر، مخصوص برند خود اقدام به تولید این چاپرها می‌کنند.
  • بعضی از درایو در ساختار داخلی خود چاپر دارند. معمولا  برای نصب مقاومت ترمز در این اینورتر ها پایه ترمینال‌های قدرت، ترمینال B1 و B2 و یا ترمینالی مشابه (+P و Pb ) وجود دارد که باید در این محل مقاومت ترمز نصب و اتصال داده شود.
  • در کاتالوگ اینورتر ها معمولا ذکر شده که چاپر داخلی دارند یا خیر.
  • برای اطمینان از این امر می‌توانید به منوال دستگاه مراجعه کنید.
  • اگر به جای ترمینال B1 و B2 یا (+P و Pb )، پایه ی N و P داشته باشند.
  • به این مفهوم است که چاپر داخلی در اینورتر وجود ندارد و باید جداگانه مقاومت ترمز تهیه شود. که آن را واحد ترمز یا یونیت ترمز هم می‌گویند.

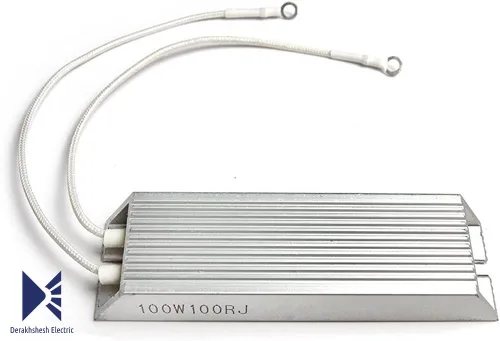

مقاومت ترمز

استفاده از مقاومت ترمز:
  • مقاومت‌ هایی که در صنعت مورد استفاده قرار می‌گیرد می‌توان به دو نوع سرامیکی و آلومینیومی تقسیم کرد.
  • برای برخی از درایو ها حتما باید مقاومت استفاده کرد. از جمله صنایعی ضروری می‌توان به آسانسورها، پله برقی، جرثقیل، دستگاه پرس ورق و دستگاه‌هایی که بار ژنراتوری دارند اشاره کرد.
  • این دستگاه ها و صنایع نیاز ترمز آنی دارند که سریع موتور توقف کند و بار ژنراتوری تولید شده توسط مقاومت، مصرف شود.
