تنظیم صحیح رنج کلید حرارتی زیمنس یکی از مهمترین مراحل در حفاظت اصولی از الکتروموتورهای صنعتی است. حتی اگر بهترین برند کلید حرارتی را انتخاب کرده باشید، در صورتی که رنج جریان بهدرستی تنظیم نشود، موتور یا بیشازحد قطع میشود یا در شرایط خطرناک محافظت نخواهد شد. در این مطلب، ۷ نکته کلیدی و کاربردی برای تنظیم رنج کلید حرارتی زیمنس را بررسی میکنیم.
1. جریان نامی موتور را از روی پلاک بخوانید، نه توان موتور
اولین و مهمترین نکته این است که مبنای تنظیم کلید حرارتی، جریان نامی موتور (A) است، نه توان بر حسب کیلووات یا اسب بخار. روی پلاک موتور مقدار جریان در ولتاژ کاری درج شده که دقیقترین مرجع برای تنظیم کلید حرارتی زیمنس محسوب میشود.
اشتباه رایج: تنظیم کلید حرارتی فقط بر اساس توان موتور
2. رنج کلید حرارتی باید شامل جریان موتور باشد
هنگام انتخاب کلید حرارتی زیمنس، حتماً مدلی را انتخاب کنید که جریان نامی موتور داخل بازه قابل تنظیم کلید قرار بگیرد.
مثلاً اگر جریان موتور 14 آمپر است، کلید حرارتی با رنج 10–16 آمپر انتخاب مناسبی خواهد بود، نه 6–10 یا 16–25 آمپر.
| تجهیزات کنترلی برق صنعتی را بیشتر بشناسیم: |

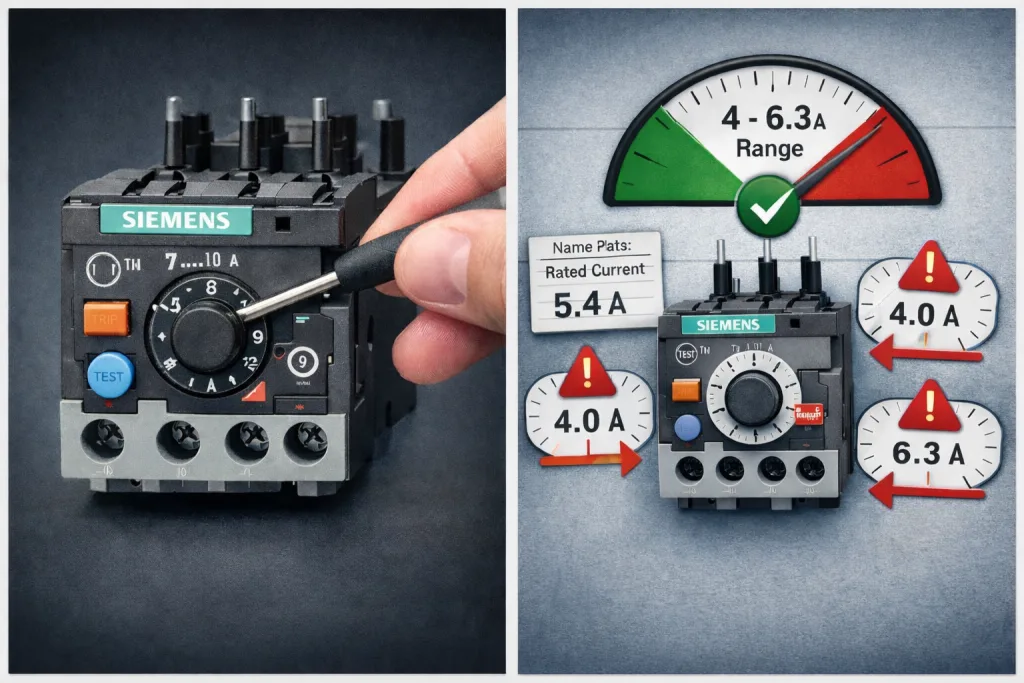

3. پیچ تنظیم جریان را دقیق تنظیم کنید
روی بدنه کلید حرارتی زیمنس، یک پیچ یا سلکتور تنظیم جریان وجود دارد. این پیچ باید دقیقاً روی مقدار جریان نامی موتور تنظیم شود، نه حداقل و نه حداکثر رنج.
تنظیم دقیق باعث میشود:
-
موتور در اضافهبار واقعی قطع شود
-
در استارت یا بار لحظهای قطع بیمورد رخ ندهد
4. شرایط کاری موتور را در نظر بگیرید
همه الکتروموتورها در شرایط یکسان کار نمیکنند. اگر موتور:
-
دائمکار است
-
در محیط گرم نصب شده
-
بار مکانیکی سنگین دارد
ممکن است جریان کاری آن کمی بالاتر از حالت نرمال باشد. در این شرایط، تنظیم کلید حرارتی زیمنس باید کاملاً مهندسیشده و با در نظر گرفتن شرایط واقعی انجام شود، نه صرفاً عدد پلاک.
5. به جریان راهاندازی موتور توجه کنید
موتورهای الکتریکی در لحظه استارت، جریان بیشتری نسبت به حالت دائم میکشند. کلید حرارتی زیمنس بهگونهای طراحی شده که در برابر جریان راهاندازی کوتاهمدت واکنش نشان ندهد، اما اگر تنظیم بیشازحد حساس باشد، موتور در زمان استارت قطع میشود.
بنابراین:
-
تنظیم خیلی پایین = قطع ناخواسته
-
تنظیم صحیح = استارت نرم و ایمن
6. تفاوت کلید حرارتی با بیمتال را در تنظیم در نظر بگیرید
برخلاف بیمتال، کلید حرارتی زیمنس علاوه بر حفاظت حرارتی، معمولاً حفاظت مغناطیسی هم دارد. این یعنی در برابر اتصال کوتاه نیز سریع عمل میکند. به همین دلیل تنظیم صحیح آن اهمیت بیشتری دارد و نباید صرفاً مثل بیمتال با آن برخورد کرد.
7. بعد از تنظیم، تست عملی انجام دهید
پس از تنظیم رنج کلید حرارتی زیمنس:
-
موتور را تحت بار واقعی راهاندازی کنید
-
عملکرد آن را در چند سیکل بررسی کنید
-
مطمئن شوید در شرایط عادی قطع نمیکند
این تست نهایی باعث میشود از صحت تنظیم و عملکرد ایمن سیستم مطمئن شوید.
جمعبندی
تنظیم صحیح رنج کلید حرارتی زیمنس نقش مستقیمی در افزایش طول عمر موتور، کاهش توقفهای ناخواسته و ایمنی سیستم برق صنعتی دارد. با رعایت این ۷ نکته مهم، میتوانید مطمئن باشید که موتور شما در برابر اضافهبار و شرایط خطرناک بهدرستی محافظت میشود.
