کنتاکتور زیمنس

کنتاکتور چیست و چگونه کار می‌کند؟

کنتاکتور زیمنس از جمله محصولات پر کاربرد و مصرفی شرکت زیمنس می‌باشد که زیر مجموعه تجهیزات فشار ضعیف زیمنس است. طرز کار کنتاکتور در ساده ترین بیان ممکن این تعریف می‌تواند باشد که یک نوع کلید برای قطع و وصل کردن یا به اصطلاح عامیانه عملکرد روشن و خاموش کردن مدار را انجام می‌دهد. کنتاکتورها به راحتی در مدار قابل نصب می‌باشند و طرز کار و عملکردی مشابه رله دارد، با این تفاوت که کنتاکتورها تحمل جریان بیشتری نسبت به رله ها دارند.

ساختمان داخلی کنتاکتور

کنتاکتورها با این که در انواع گوناگونی تولید شده اند، اما ساختار داخلی آنها از چند کنتاکت، تیغه، قالب یا محفظه و یک یا چند تیغه کمکی تشکیل شده است. ولتاژ بوبین داخل ساختار کنتاکتور برای جریان مستقیم، از محدوده 12 تا 110 و در جریان های متناوب از 24 تا 230 ولت می‌باشد. تعداد پایه های این نوع محصولات را می‌توان به وسیله استفاده از کنتاکت های کمکی به تعداد بیش تر از خود پایه های کنتاکتور افزایش داد. این تیغه های کمکی می‌توانند تا 8 پل ارتقاء یابند.

ساختمان داخلی کنتاکتورها از سه بخش اصلی زیر تشکیل شده اند:

• بوبین (سیم پیچ)

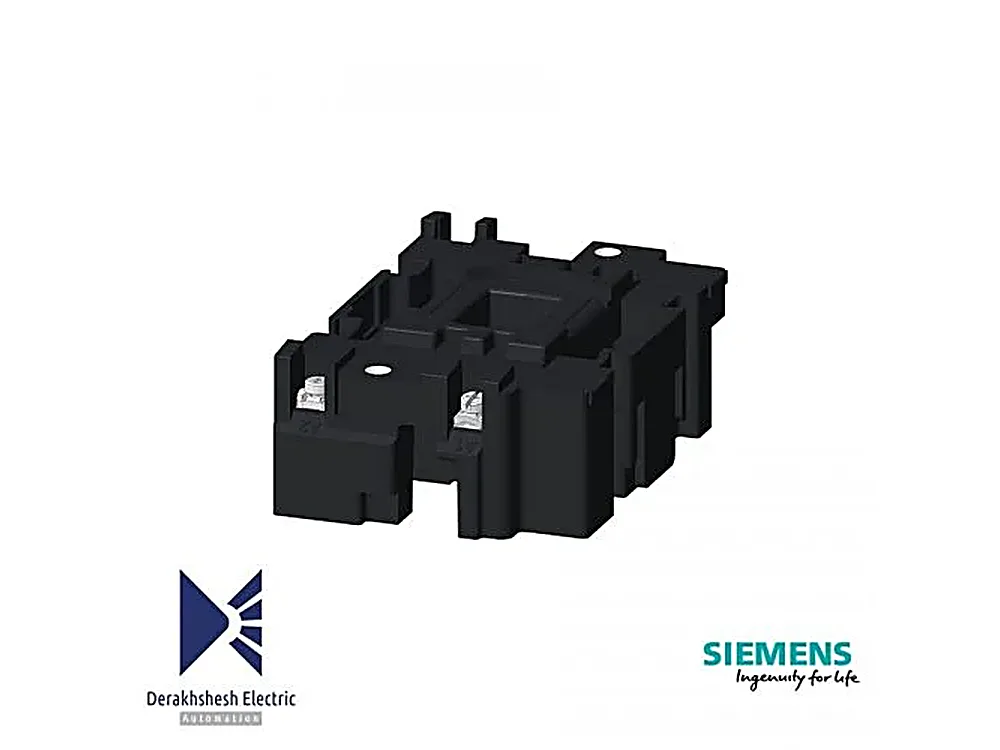

• محفظه (قاب که قطعات داخلی در آن جای می‌گیرد.)
• پایه ها و کنتاکت ها

استانداردهای ساخت کنتاکتور

کنتاکتورها با توجه به استاندارد های بین المللی و برطبق آن استانداردهای تعریف شده که برای کشورهای اروپایی و آمریکایی مناسب می‌باشد. طراحی و ساخته شده اند. وجود این استانداردهای مشخص وجود ایمنی حین کار وعایق بودن این محصول را برای مصرف کننده تضمین می‌کند.

استانداردهای کنتاکتور زیمنس:

 مدل 3MT7

• IEC60947-4-1
• IEC60947-5-1

انواع کنتاکتور زیمنس

کنتاکتور‌های زیمنس در سایزها و جریان های مختلف (توان کاری مختلف) ساخته شده است. دلیل این طراحی در جریان و اندازه های مختلف راحتی استفاده برای مصارف خانگی، انواع کاربری در ساختمان ها  و مصارف و کاربریهای گوناگون صنعتی را رقم میزند. شرکت زیمنس همواره در ارائه محصولات با کیفیت و تنوع طراحی در ساخت پیشقدم و پیشرو بوده است. بر این اساس کنتاکتورها به دلیل  نحوه ساختار و کاربری مورد نیاز، به انواع گوناگونی دسته بندی می‌شوند.

• براساس نوع جریان AC ,DC کنتاکتور

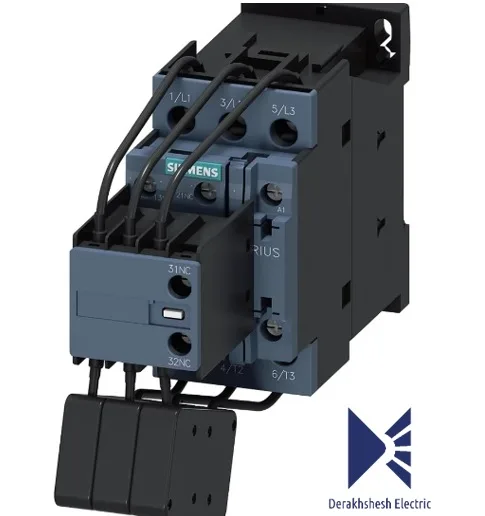

• کنتاکتور خازنی
• کنتاکتور کمکی و ….

از انواع مختلف کنتاکتورهای ساخته شده اند.

تیپ های کاری کنتاکتور زیمنس:

نحوه ی دسته بندی تیپ های کنتاکتور براساس نوع جریان تقسیم می‌شوند:

تیپ های جریان متناوب:

AC1: برای کاربریهای بسیار سبک و ضعیف مانند دستگاه های گرمکن و تجهیزاتی که به جریان کمتری احتیاج دارند.

AC2: کاربریهای این نوع تیپ صنعتی می‌باشد. این تیپ برای راه اندازی الکتروموتورها و موتورهای آسنکرون مناسب میباشد.

AC3: برای کاربریهای صنعتی مورد استفاده قرار میگیرد. ولی نسبت به تیپ قبلی تحمل جریان بیشتری دارند و برای کاربریهای سنگین تر استفاده میشود.

AC4: مورد استفاده در الکتروموتورهای صنعتی با قابلیت ترمز و تغییر جریان.

AC5: برای روشنایی در انواع لامپ های ساده و پیشرفته کاربرد دارد. وتیپ های دیگر کاری AC  که برای ویژگی های خاص دیگر استفاده می‌شود.

تیپ های جریان مستقیم:

DC1: در ساختمان خود بوبین مغناظیسی دارد و بدون کنتاکت قدرت طراحی شده است. کاربری این تیپ در مدارهای فرمان می‌باشد.

DC2: همانند AC2 میباشد و برای جریان مستقیم مورد استفاده قرار می‌گیرد.

DC3: برای روشن و خاموش کردن موتورهای الکتریکی مورد استفاده قرار می‌گیرد.

DC4: مورد استفاده در حالتی که الکتروموتور در زیر بار قرار داد و در حال استفاده میباشد.

و دیگر تیپ های DC5  و DC6 که در کارهای مختلف مورد استفاده قرار می‌گیرند.

مدل های مختلف کنتاکتور زیمنس

کنتاکتورهای زیمنس در مدل های مختلفی تولید شده اند. مدلهای این کنتاکتورها در سایز و اندازه های S1 و S2 و S3 و S4 موجود می‌باشند. دسته بندی های مدلی این محصول بر پایه، رنج جریانی و کاربری های مورد استفاده تعریف و تولید شده است. کنتاکتور های زیمنس با کدهای مدلی گوناگون براساس عرضه و تقاضا طراحی و به بازار ارائه شده است. مدل 3BT  که قدیمی ترین مدل بوده است. و هم اکنون با سری های جدید و فناوری بروز دنیا که در مدل های 3MT و 3RT آورده شده است، به سرتاسر دنیا عرضه می‌شود.

درخشش الکتریک بین الملل اکنون نماینده محصولات برند زیمنس و واردکننده کنتاکتور زیمنس می‌باشد.

معرفی کنتاکتور زیمنس SINOVA

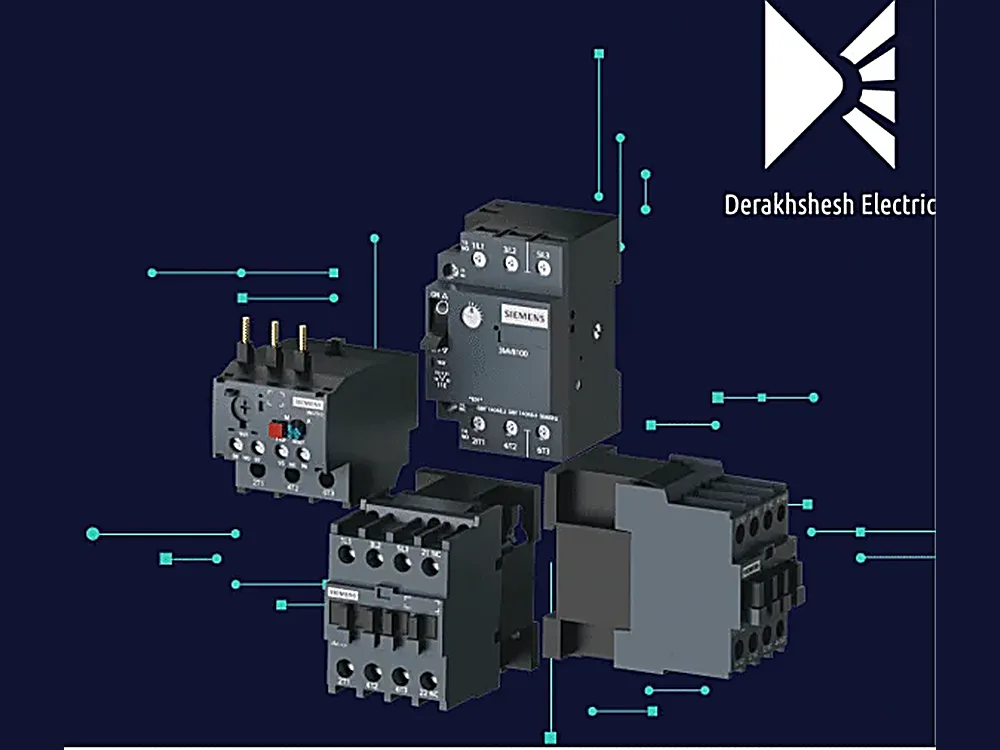

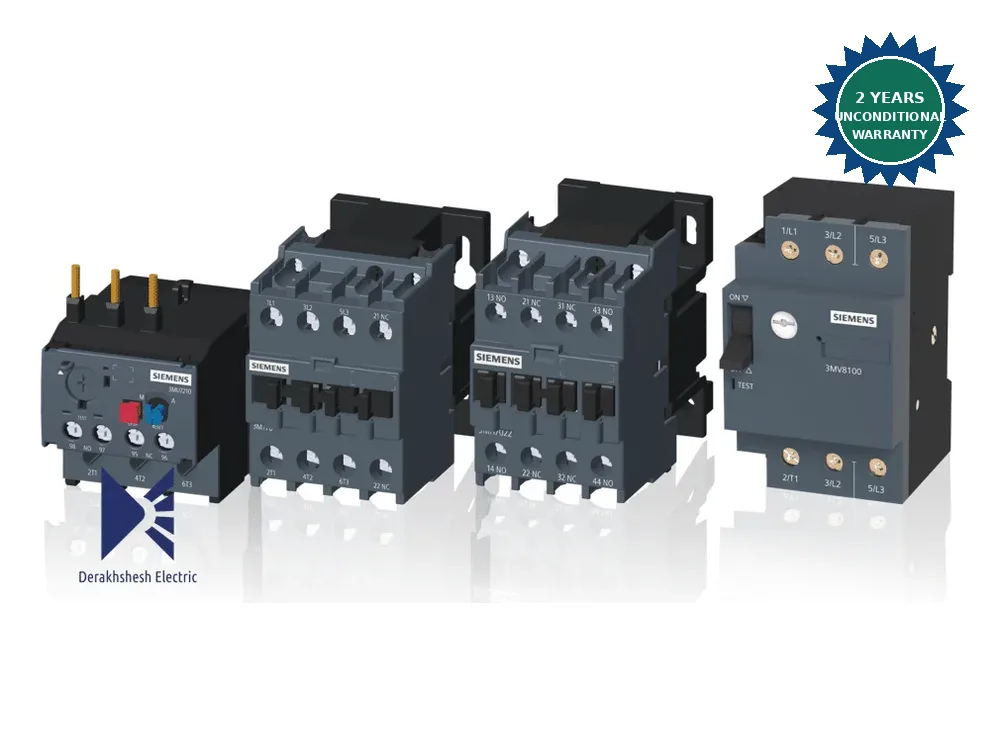

کنتاکتورهای زیمنس در دسته ی محصولات SINOVA و SIRUS جای می‌گیرند. که در این مطلب به معرفی دسته اصلی SINOVA می‌پردازیم و ویژگی های این محصول قدرتمند موجود در بازار ایران را معرفی می‌کنیم. کنتاکتورهای زیمنس از جمله محصولات پرطرفدار و پرمصرف محصولات تولیدی شرکت زیمنس می‌باشد که سرگروه SINOVA با سه گروه اصلی 3MT7 , 3MU7  و 3MV8 ارائه گردیده اند. این نوع کلیدهای الکترومغناطیسی با توجه به نوع کاربری و قابلیت کنترلی و همچنین ابعاد فریم سایز تقسیم بندی شده اند:

1. کنتاکتور های قدرت زیمنس با کد 3MT7.
2. کنتاکتور های کنترلی حرارتی اضافه بار با کد 3MU7.
3. کنتاکتورهای حفاظتی راه اندازی موتور با کد 3MV8.

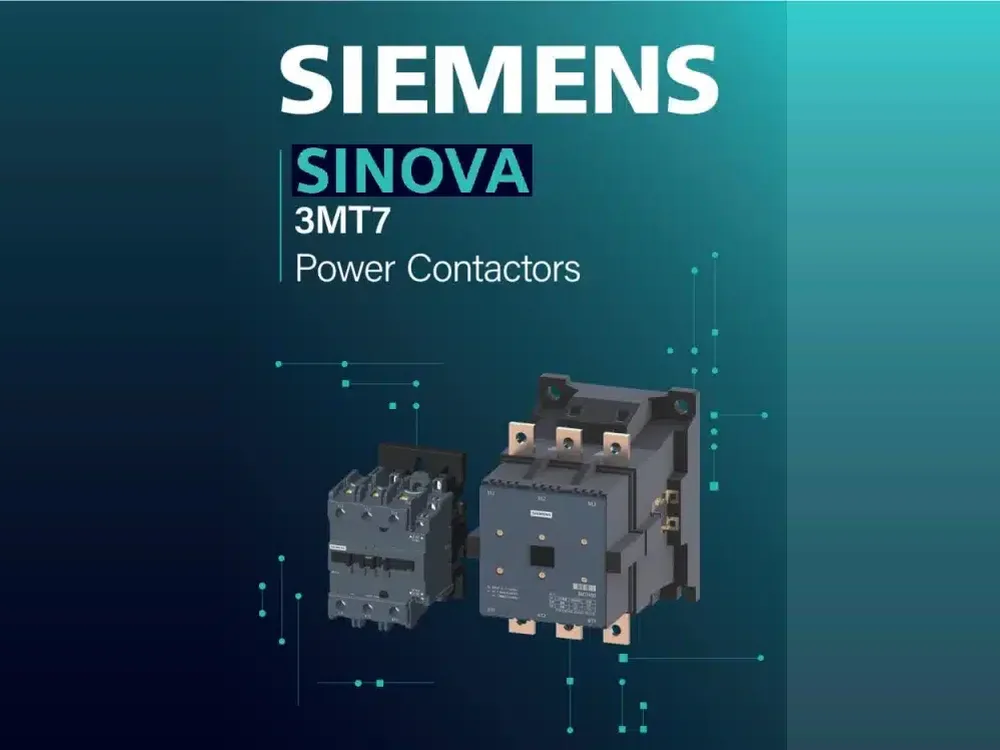

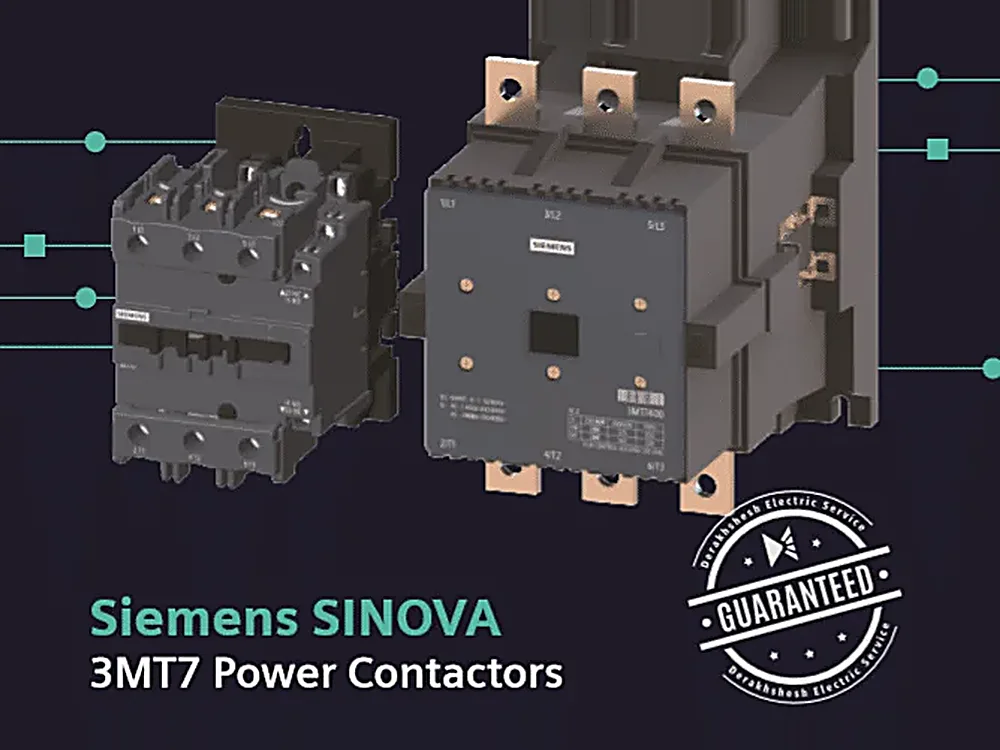

کنتاکتورهای قدرت زیمنس

این کنتاکتورها در سری خانواده 3MT7 طبقه بندی می شوند. نوع ولتاژ بوبین، شکل ترمینال ها، سایز و البته رنج توان تحت پوشش از جمله ویژگی های این دسته می‌باشد. کنتاکتورهای قدرت مدل 3MT7 با طول عمر مفید و کارایی بالا و قابلیت قطع و وصل مدار به تعداد دفعات بالا از جمله محصولات تضمین شده کمپانی زیمنس می‌باشد. این محصول با  طراحی رنج جریانی متنوع تولیدی و قابلیت همراهی و نصب لوازم جانبی برای کاربری‌های گوناگون مختلف می‌باشد. کارایی بالای این کنتاکتورها با تجهیزات حفاظتی از قبیل کلید اتوماتیک زیمنس و سافت استارتر زیمنس سبب راحتی کاربران در حین استفاده و کاهش زمان راه اندازی پروژه می شود. هر آنچه که باید یک تجهیز مطمئن، با کارایی بالا و کاربری راحت داشته باشد، در محصولات قدرتمند زیمنس از جمله کنتاکتورهای قدرت مدل 3MT7 خلاصه می‌کند.

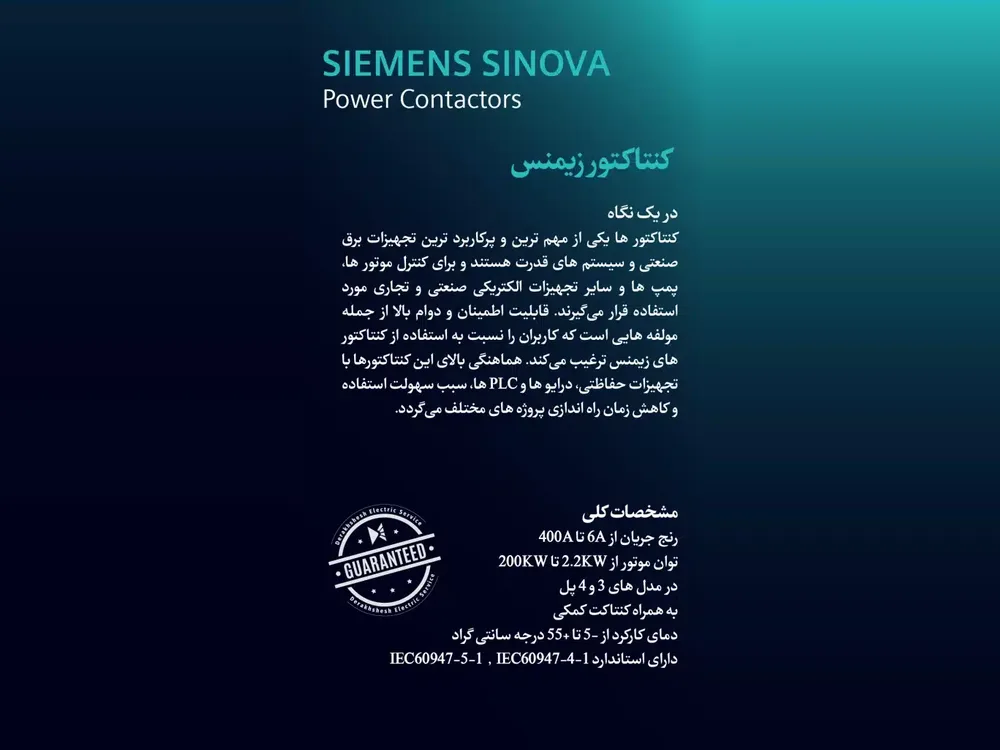

مشخصات فنی کنتاکتور زیمنس مدل SINOVA

کنتاکتور زیمنس SINOVA، یکی از پیشروهای بازار الکتریکی است که با ویژگی‌ها و امکانات برتر خود، به عنوان انتخابی ایده‌آل برای کنترل و مدیریت دستگاه‌های الکتریکی در صنایع مختلف شناخته می‌شود.

این کنتاکتور با رنج جریانی 9A تا 400A و ولتاژ بوبین از 110 ولت تا 230 ولت، قابلیت کنترل و مدیریت دستگاه‌هایی با توان مختلف را فراهم می‌کند. با توان موتوری از 2.2KW تا 200KW، این کنتاکتور قادر است تا بهترین عملکرد را در کنترل موتورها و دستگاه‌های الکتریکی برای شما ارائه دهد.

این محصول با دمای کارکرد از -5 تا +55 درجه سانتی‌گراد، با استانداردهای بین‌المللی IEC60947-5-1 و IEC60947-4-1 سازگاری کامل دارد و عملکرد بی‌نقص خود را در شرایط مختلف به اثبات می‌رساند.

مزایای استفاده از کنتاکتور زیمنس

یکی از ویژگی‌های برجسته این کنتاکتور، هماهنگی بالای آن با تجهیزات حفاظتی و کلیدهای اتوماتیک مانند PLC، درایوها و سایر تجهیزات است. این ویژگی باعث سهولت بیشتر در انجام و راه‌اندازی پروژه‌های مختلف می‌شود و به کاربران امکان مدیریت بهتری را در اختیار می‌دهد.

به طور کلی، کنتاکتور زیمنس SINOVA با ویژگی‌های منحصر به فرد، عملکرد برتر و هماهنگی بالا با سایر تجهیزات، گزینه‌ای مناسب برای کاربران صنعتی و تجاری است که در خرید کنتاکتور زیمنس به دنبال انعطاف و کارایی بیشتر در کنترل دستگاه‌های الکتریکی خود هستند.

دانلود کاتالوگ کنتاکتور زیمنس

کاتالوگ کنتاکتور زیمنس

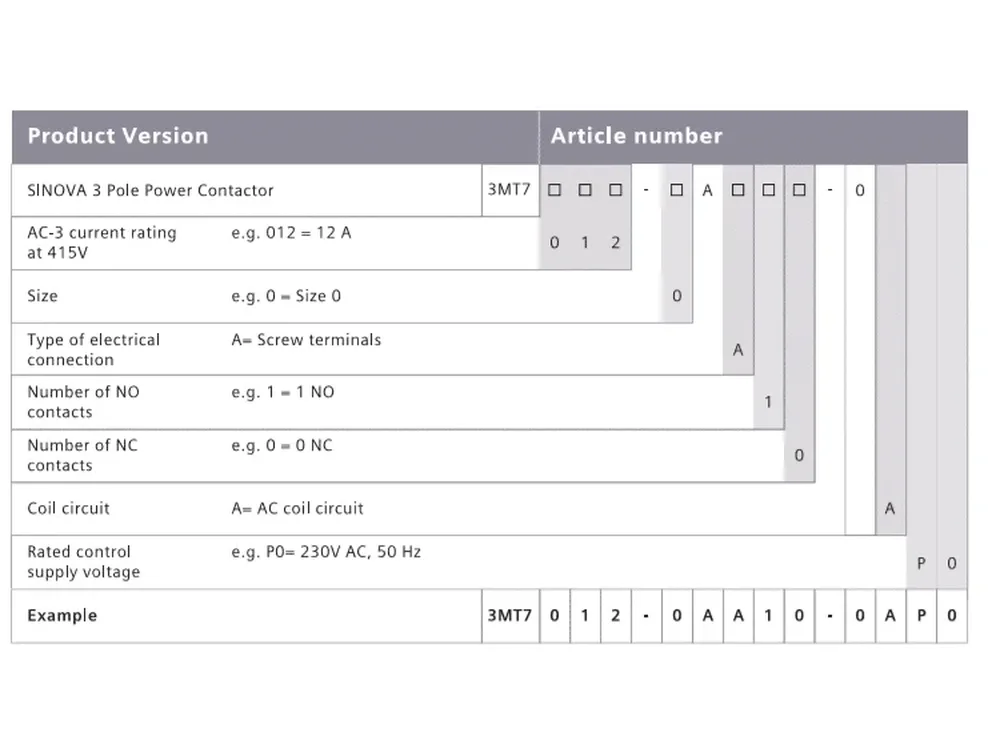

بررسی مشخصات فنی با توجه به کد فنی (ARTICLE NUMBER) کنتاکتور زیمنس

خرید کنتاکتور زیمنس با گارانتی و اصالت کالای درخشش الکتریک، راندمان کاری بالا در حین عملکرد مطمئن و پایدار

لوازم جانبی کنتاکتور زیمنس SINOVA

کنتاکتور زیمنس SINOVA با امکانات ویژه‌ای برای کنترل و مدیریت دستگاه‌های الکتریکی در صنایع مختلف عرضه می‌شود. این کنتاکتور با ویژگی‌های فنی منحصر به فرد، امکان ارتقاء عملکرد و انعطاف بالا را برای کاربران فراهم می‌کند. در زیر به بررسی لوازم جانبی این کنتاکتور می‌پردازیم:

• کنتاکت کمکی 2 تیغه و کنتاکت کمکی 4 تیغه:

کنتاکت کمکی با 2 تیغه و کنتاکت کمکی با 4 تیغه، امکان اتصال و قطع دستگاه‌های الکتریکی را فراهم می‌کنند. این کنتاکت‌ها با دقت بالا و عمر طولانی، برای کنترل صحیح و پایدار دستگاه‌های مختلف بکار می‌روند.

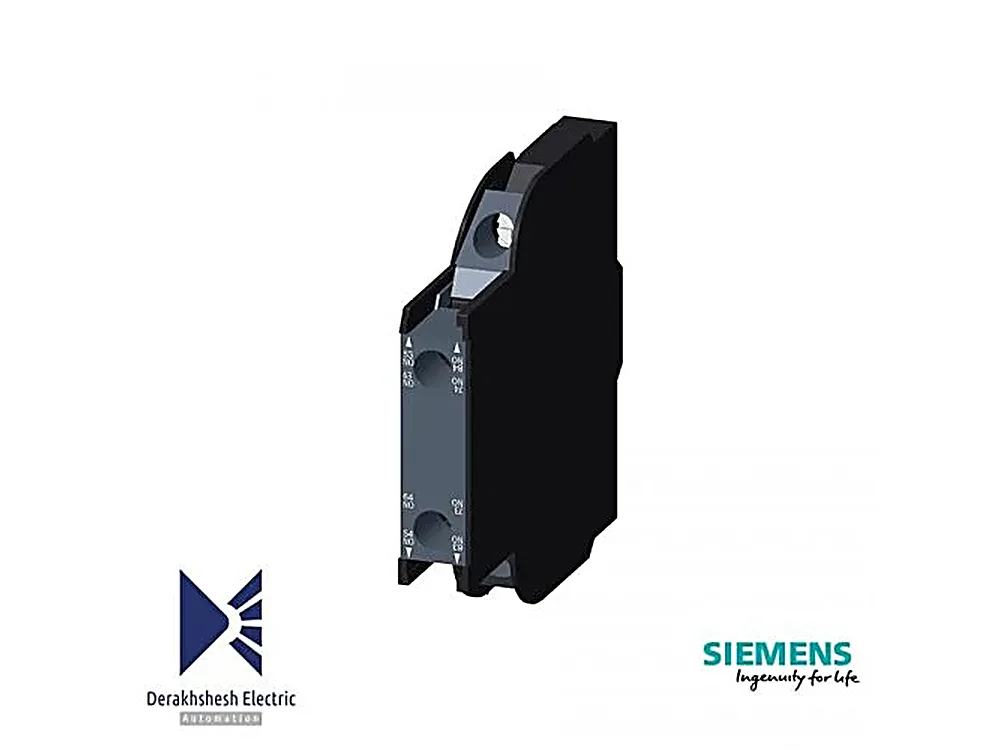

• کنتاکت‌های بغلخور:

کنتاکت‌های بغلخور به‌طور کامل با کنتاکتور زیمنس SINOVA هماهنگ شده‌اند و امکان نصب آسان و قابل اطمینان را فراهم می‌کنند. این کنتاکت‌ها از جنس مواد با کیفیت ساخته شده‌اند و اطمینان از عملکرد بهینه را به کاربران می‌دهند.

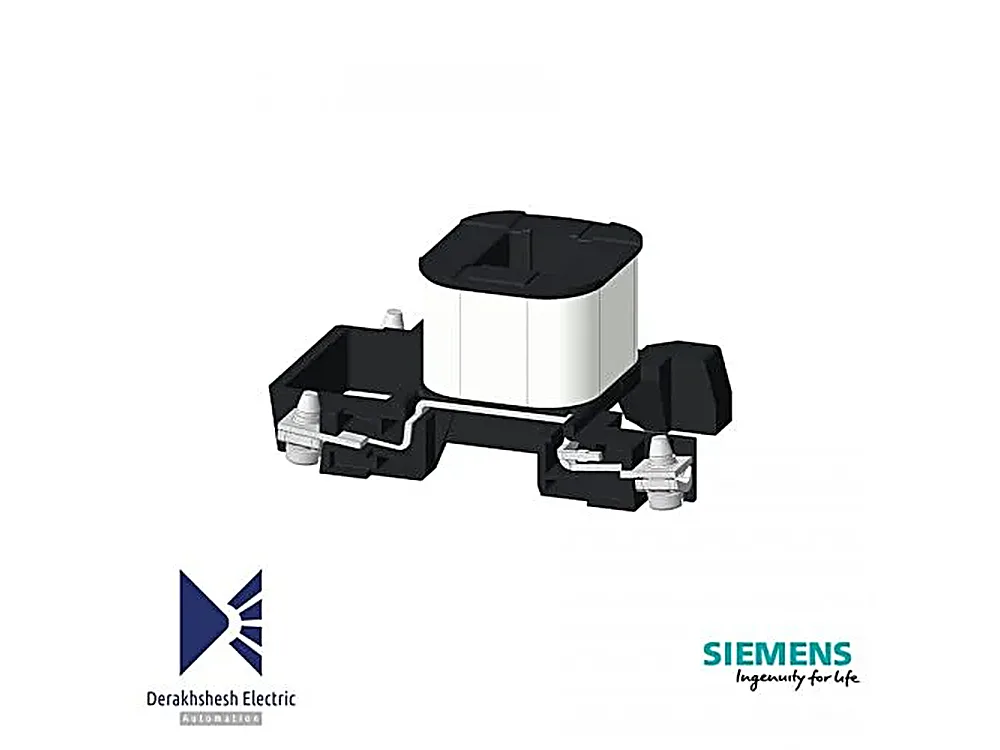

• بوبین‌های مختلف:

بوبین‌های مختلف با رنج سایزی از 1 تا 8 و ولتاژهای مختلف از جمله 110 ولت و 220 ولت، به کاربران امکان انتخاب بسته به نیاز خود را می‌دهند. این بوبین‌ها با عملکرد قابل اعتماد و استانداردهای بین‌المللی، به کاربران اطمینان از کارایی و عملکرد مطلوب می‌دهند.

به طور خلاصه، لوازم جانبی کنتاکتور زیمنس SINOVA با ویژگی‌های کنتاکت کمی 2 تیغه و کنتاکت کمکی 4 تیغه، کنتاکت‌های بغلخور و بوبین‌های مختلف، به کاربران امکانات لازم برای کنترل و مدیریت دستگاه‌های الکتریکی را فراهم می‌کنند.

قیمت کنتاکتور زیمنس

شرکت زیمنس طیف گسترده ای از کنتاکتورها طراحی و تولید کرده است. اینکه قیمت کنتاکتور بر چه اساسی تغییر میکند، بستگی به نوع کنتاکتور انتخابی شما از لحاظ مشخصات فنی، کارایی، رنج جریانی و تجهیزات جانبی که قرار است به آن افزوده شود، دارد. به بیانی ساده رنج قیمتی با کد فنی انتخابی شما (Article number) تغییر می کند.
