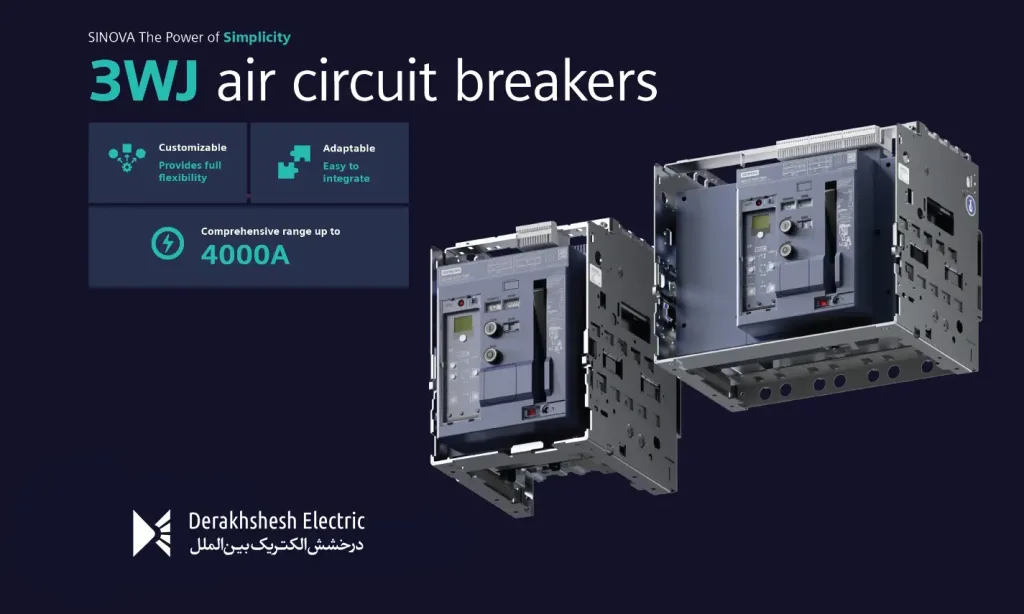

کلید هوایی (Air Circuit Breaker – ACB) چیست؟

کلید هوایی یا قطع‌کننده مدار هوایی، یک تجهیز حفاظتی پیشرفته در سیستم‌های الکتریکی فشار ضعیف است که برای محافظت از مدارها در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این کلیدها معمولاً در ولتاژهای زیر 450 ولت و برای جریان‌هایی از 800 تا 10,000 آمپر استفاده می‌شوند. در این نوع قطع‌کننده، خاموش کردن قوس الکتریکی در هوای آزاد و تحت فشار اتمسفر انجام می‌شود. ACBها جایگزین نسل قدیمی‌تر کلیدهای روغنی شده‌اند و به دلیل کارایی بالا، دوام، سهولت نصب و نگهداری، به‌طور گسترده در صنعت مورد استفاده قرار می‌گیرند.

 نحوه عملکرد کلید هوایی چگونه است؟

کلید هوایی با باز و بسته کردن کنتاکت‌های خود در محیط هوا، مدار را قطع یا وصل می‌کند. مکانیزم کنترل قوس در آن، با نوع روغنی کاملاً متفاوت است و از جریان هوای فشرده برای هدایت و خاموش‌سازی قوس استفاده می‌شود. ACBها بیشتر در سیستم‌های فشار ضعیف کاربرد دارند، اما برخی مدل‌ها حتی قابلیت استفاده در ولتاژهای بالاتر را نیز دارند.قطعات خارجی کلید هوایی شامل مواردی مانند دکمه‌های کنترل، نشانگرهای وضعیت، کنترلرها، نمایشگرها و دسته شارژ انرژی می‌شود. بخش‌های داخلی نیز شامل ترانس جریان، یونیت تریپ، محفظه قوس، کنتاکت‌های اصلی و اجزای فلزی و عایق‌دار است.

اجزای محفظه اصلی کلید هوایی

1. کاور جلو
2. محفظه خاموش‌کننده قوس
3. ترمینال مدار کنترل
4. رله تریپ الکترونیکی
5. شمارنده عملکرد
6. دکمه بستن مدار
7. دسته شارژ
8. پلاک نام فنی

کاربردهای کلید هوایی در صنایع

کلیدهای هوایی به دلیل ایمنی و قابلیت اطمینان بالا در طیف گسترده‌ای از صنایع کاربرد دارند، از جمله:

• کارخانه‌ها و صنایع سنگین: محافظت از ماشین‌آلات، موتورها و خطوط تولید
• ساختمان‌های تجاری: حفاظت از سیستم روشنایی، آسانسورها، HVAC و…
• مراکز داده: اطمینان از تداوم برق‌رسانی به تجهیزات حیاتی
• تولید و توزیع برق: حفاظت از ترانسفورماتورها و تابلوهای برق
• انرژی‌های تجدیدپذیر: کاربرد در نیروگاه‌های خورشیدی و بادی
• صنایع دریایی: مقاوم در برابر رطوبت و شرایط چالش‌برانگیز محیطی
• سیستم‌های ریلی: محافظت از سیستم‌های برقی قطار و لوکوموتیو
• معادن: ایمنی در برق‌رسانی به تجهیزات سنگین
• بیمارستان‌ها: تضمین عملکرد پایدار تجهیزات حیاتی
• مجتمع‌های مسکونی بزرگ: حفاظت پیشرفته از پنل‌های اصلی

مقایسه کلیدهای هوایی با کلید اتوماتیک (MCCB)

کلیدهای هوایی نسبت به کلید اتوماتیک کمپکت از مزایای قابل‌توجهی برخوردارند که آن‌ها را برای استفاده در شبکه‌های فشار ضعیف با قدرت بالا، ایده‌آل می‌سازد. از مهم‌ترین این مزایا می‌توان به عمر طولانی‌تر، قدرت قطع بالاتر (تا ۲۰۰ کیلوآمپر)، رنج جریان وسیع‌تر (تا ۶۳۰۰ آمپر)، و دقت بیشتر در حفاظت به‌واسطه استفاده از رله‌های میکروپروسسوری اشاره کرد. همچنین کلیدهای هوایی در ایجاد سلکتیویتی یا تقدم قطع دقیق‌تر عمل می‌کنند، که این موضوع در جلوگیری از قطع هم‌زمان تجهیزات در سطوح مختلف شبکه و افزایش قابلیت اطمینان سیستم نقش بسزایی دارد.

انواع کلید هوایی

1. نوع شکست ساده:

 این کلید های هوایی دارای طراحی ساده با کنتاکت های ثابت و متحرک، همراه با یک کانال قوس برای خاموش شدن قوس هستند. آنها برای کاربردهای همه منظوره که در آن حفاظت اولیه کافی است مناسب هستند.

2. نوع فوران مغناطیسی:

به این گونه عمل می کنند که، از یک میدان مغناطیسی برای دمیدن قوس هنگام باز شدن کنتاکت ها استفاده می شود. این امر قابلیت خاموش کردن قوس را افزایش می‌دهد و آنها را برای کاربردهایی که جریان‌های خطای بالاتری انتظار می‌رود مناسب می‌سازد.

3. نوع کانال هوایی:

آنها از یک کانال قوس بلند برای افزایش خنک سازی و خاموش شدن قوس استفاده می کنند. آنها برای کاربردهایی با ظرفیت شکست بالا و در مواردی که خاموش کردن قوس قابل اعتماد حیاتی است ترجیح داده می شوند.

4. نوع انفجار هوا:

 این مدل ها از یک انفجار هوای پرفشار برای خاموش کردن قوس استفاده می کنند. این بریکرها بسیار کارآمد هستند و در کاربردهایی که نیاز به خاموش شدن سریع قوس و ظرفیت شکست بالا دارند استفاده می شوند.

5. نوع انفجار محوری:

 در این نوع، انفجار هوای فشرده به صورت محوری به سمت قوس هدایت می شود. این طراحی راندمان خنک‌سازی قوس و خاموشی را بهبود می‌بخشد و آنها را برای کاربردهای با کارایی بالا مناسب می‌سازد.

6. نوع کشویی:

 اجازه می دهند که کل مجموعه قطع کننده به راحتی برای تعمیر و نگهداری یا جایگزینی از تابلو جدا شود. آنها انعطاف پذیری و سهولت تعمیر و نگهداری را در تاسیسات صنعتی و تجاری ارائه می دهند.

7. نوع ثابت:

به طور دائم در داخل تابلو نصب می شوند و بدون از بین بردن کل تابلو قابل جداسازی نیستند. آنها معمولاً در برنامه هایی استفاده می شوند که به تعمیر و نگهداری مکرر نیاز ندارند.

این نوع قطع کننده های مدار هوا طیف وسیعی از کاربردهای صنعتی، تجاری و مسکونی را برآورده می کنند و حفاظت اساسی در برابر خطاهای الکتریکی را ارائه می دهند و ایمنی و قابلیت اطمینان سیستم های الکتریکی را تضمین می کنند.

مزایای کلید هوایی

• ظرفیت شکست بالا
• عملکرد قابل اطمینان در شرایط سخت
• قابلیت تنظیم پارامترهای حفاظتی
• واکنش سریع در برابر خطاها
• طراحی ماژولار و آسان برای تعمیرات
• طول عمر بالا و هزینه نگهداری پایین
• ایمنی بالا برای تجهیزات و پرسنل
• سازگار با سیستم‌های متنوع برقی

نکات مهم هنگام انتخاب کلید هوایی

1. ولتاژ و جریان نامی: باید با مشخصات سیستم سازگار باشد.
2. ظرفیت قطع: نشان‌دهنده توانایی قطع جریان‌های خطا پیش از آسیب جدی.
3. تحمل شرایط محیطی: انتخاب مناسب بر اساس شرایط دما، رطوبت و گردوغبار.
4. قابلیت‌های مانیتورینگ: تحلیل وضعیت عملکرد و سلامت کلید در زمان واقعی.

خرید کلید هوایی

انتخاب کلید هوایی مناسب، نقش کلیدی در افزایش ایمنی، بهره‌وری و دوام سیستم‌های برق دارد. شرکت درخشش الکتریک بین‌الملل با ارائه مشاوره تخصصی و تأمین محصولات با کیفیت، همواره در کنار صنایع برای حفاظت از تجهیزات و پرسنل گام برداشته است. برای دریافت مشاوره رایگان، همین امروز با ما تماس بگیرید.

نکات فنی در نصب کلیدهای هوایی

نصب کلید هوایی نیازمند رعایت نکات فنی دقیقی است تا عملکرد ایمن و بدون نقص آن در مدار تضمین شود. نخست باید محل نصب از نظر تهویه، رطوبت، گرد و غبار و ارتعاشات مکانیکی بررسی شده و در شرایط استاندارد قرار گیرد. همچنین پایه و محل نصب باید استحکام کافی برای تحمل وزن کلید را داشته باشد. کابل‌کشی‌ها باید با رعایت اصول مهندسی و با استفاده از ترمینال‌های مناسب انجام شود تا اتصال مطمئن و بدون افت ولتاژ ایجاد گردد. در کلیدهای کشویی، دقت در تراز بودن ریل‌ها و اطمینان از حرکت روان مکانیزم کشویی اهمیت ویژه‌ای دارد. همچنین تنظیمات مربوط به رله حفاظتی باید مطابق با نیاز شبکه و به‌صورت دقیق پیکربندی شود تا حفاظت مؤثر تضمین گردد.

قیمت کلید هوایی

قیمت کلیدهای هوایی بسته به عواملی مانند برند سازنده، رنج جریان نامی، قدرت قطع، نوع نصب (ثابت یا کشویی)، امکانات حفاظتی و نوع رله‌های به‌کاررفته (الکترونیکی یا میکروپروسسوری) متفاوت است. این کلیدها به‌دلیل قابلیت‌ها و ویژگی‌های پیشرفته، معمولاً در رده قیمتی بالاتری نسبت به کلیدهای اتوماتیک کمپکت قرار دارند. همچنین نوسانات نرخ ارز و شرایط بازار تجهیزات صنعتی نیز می‌تواند بر قیمت نهایی آن‌ها تأثیرگذار باشد. به همین دلیل، برای تهیه این تجهیزات بهتر است از شرکت‌های معتبر و متخصص در حوزه برق صنعتی مشاوره گرفته شود.
