قبل از نصب و راه اندازی الکتروموتور باید استاندارد نحوه نصب آن را حتما با شرایط محیطی، تطبیق دهیم که آیا الکتروموتور را در چنین شرایطی می‌توان نصب کرد یا امکان آن وجود ندارد.
استاندارد های نصب الکتروموتور
به طور کلی نصب الکتروموتورها را با 2 نوع کد که IM یا international mounting نام دارند نشان می‌دهند.
Code I کد1 الکتروموتور:
این کد بیشتر برای الکتروموتورهای معمولی با یک شفت خروجی به کار میرود. این کد از دو بخش حرف B یا V که موقعیت نصب الکتروموتور رامشخص میکند و عدد بعد از آن حرف که نوع نصب را نشان میدهد، تشکیل شده است. حرف B به معنای نصب افقی الکتروموتور و حرف V به معنای نصب عمودی الکتروموتور electro motor است.
- B3 نصب افقی روی پایه
- B5 نصب افقی با فلنچ
- B35 نصب روی پایه و با فلنج
- B14 نصب با فلنج کوچک(اصطلاحا نیم فلنج)
- B34 نصب روی پایه و با فلنج کوچک
- V1 نصب عمودی با فلنج به صورتی که شفت موتور رو به پایین باشد
- V3 نصب عمودی با فلنج به صورتی که شفت موتور رو به بالا باشد
- V6 نصب عمودی روی پایه به صورتی که شفت موتور رو به بالا باشد
- V18 نصب عمودی با فلنج کوچک به صورتی که شفت موتور رو به پایین باشد
- V19 نصب عمودی با فلنج کوچک به صورتی که شفت موتور رو به بالا باشد
این کدها بیشترین استفاده را در بین انواع مدل نصب دارند.
برای کسب اطلاعات بیشتر و خرید الکتروموتور مناسب با شماره تماس 74208000-021 داخلی 110 و 111 تماس بگیرید.
بیشتر بخوانید: تعمیر الکتروموتور

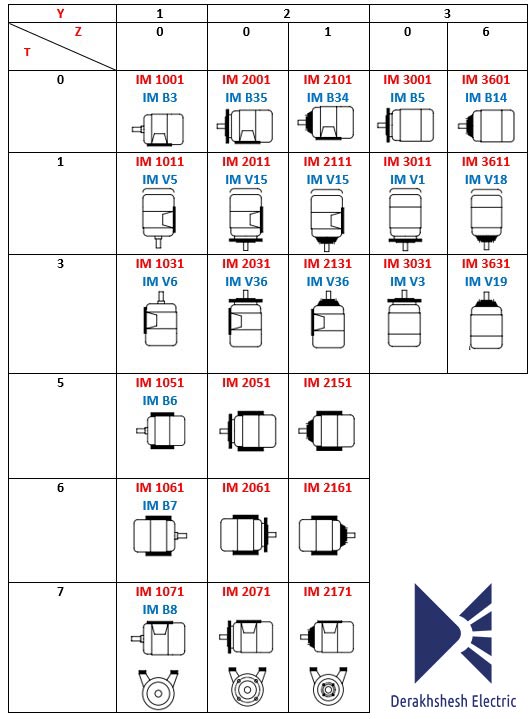

CODE II یا کد دوم:
در این روش از 4 عدد برای شرح نوع نصب و راه اندازی الکتروموتور ها استفاده شده است، بنابراین این روش گستردگی بیشتری دارد و برای انواع الکتروموتورها استفاده
می‌شود.
عدد اول نشان دهنده نوع نصب الکتروموتور است.
- عدد1: نصب روی پایه
- عدد2: نصب روی پایه و با فلنج
- عدد3: نصب با فلنج
عدد دوم نشان دهنده شرح نحوه نصب و نگهدارنده ها است.
رقم سوم نشان دهنده موقعیت شفت است.
- عدد 0: افقی
- 1: شغت رو به پایین
- 2: شفت رو به بالا
عدد چهارم نوع شفت را نشان میدهد.
- عدد1: استاندارد
- 2: شفت دوم(موتور دو سر شفت)
- 3: شفت مخروطی
- 4: شفت خاص
حتما قبل از راه اندازی، باید به نحوه نصب الکتروموتور به خوبی، دقت کرد که با شرایط محیط استفاده سازگار باشند، تا از بروز خطرات و آسیب‌های احتمالی جلوگیری به عمل آید.
