اینورتر سه فاز زیمنس مدل V20

دانلود کاتالوگ محصول

  • نصب و راه اندازی آسان و سریع
  • قابلیت کاربری و برنامه پذیری آسان
  • ارتباط بی سیم با تلفن همراه و کامپیوتر
  • 10- °C تا +50 °C
  • EMC/C2
  • ماکروهای ارتباطی و کاربردی متنوع
  • دارای PLC داخلی
  • حفاظت از موتور در شرایط محیطی مختلف
مقایسه

نقد و بررسی

اینورتر سه فاز زیمنس V20 جزء محصولات سفارشی و اقتصادی شرکت زیمنس (SIEMENS) می باشد. همانطور که امروزه نیاز به ساخت ماشین آلات با حداقل هزینه، سفارشی و اتوماسیون کامل بیشتر و بیشتر احساس می گردد، شرکت زیمنس سعی کرده این خواسته را با درایو جمع و جور V20 SINAMICS پاسخ دهد. V20 Sinamics از محصولات جدید شرکت زیمنس می باشد که جهت کاربردهای ساده و توان پایین، مخصوصا مورد استفاده ماشین ساز ها می باشد.

درایو زیمنس V20 برای موتورهای آسنکرون القایی سه فاز 220 ولت (400 وات) به کار گرفته می شود. این درایو دارای ۴ ورودی دیجیتال، 2 ورودی آنالوگ، 4 خروجی دیجیتال و 1 خروجی آنالوگ میباشد.

ورودی آنالوگ AI1 می تواند ولتاژهای 0 تا 10+ ولت یا ولتاژهای 10- تا 10+ را به کار گیرد. به ورودیهای آنالوگ AI1 و AI2 می توانید جریان صفر تا 20 میلی آمپر و یا جریان 4 تا 20 میلی آمپر، اعمال کنید. ورودی های AI1 و AI2 هم ولتاژ و هم جریان ورودی را قبول می کنند. خروجی آنالوگ AO1 نیز جریان خروجی صفر تا 20 میلی آمپر یا 4 تا 20 میلی آمپر را در خروجی ایجاد می کند.

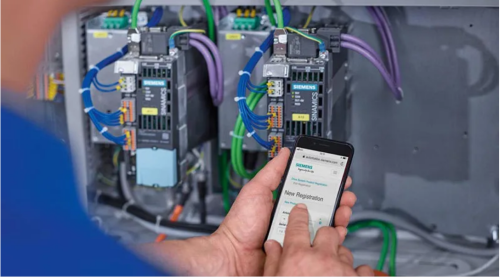

اینورتر سه فاز زیمنس V20

مزایای اینورتر زیمنس V20

  1. تنظيم کننده سرعت موتور (کنترل دور)
  2. تغير دهنده جهت دور به راحتي و بدون نياز به کنتاکتور
  3. روشن و خاموش نمودن موتور بدون نياز به قطع و وصل برق اصلي
  4. کاهش ضربه هاي مکانيکي و در نتيجه افزايش طول عمر مفيد قسمت مکانيکي
  5. حفاظت موتور در مقابل افزايش ولتاژ و جلوگيری از آسيب ديدن موتور
  6. راه اندازي نرم موتور بدون هيچگونه ضربه به قسمتهاي مکانيکي مثل کوپلينگها; گير بکسها، تسمه ها; زنجيرها و … و در نتيجه افزايش طول عمر مفيد موتور; ساير قسمتهاي مکانيکي را به دنبال خواهد داشت.
  7. حفاظت موتور در برابر اضافه بار; در اين حالت چنانچه بار موتور از مقدار معمول مجاز بيشتر شود; اينورتر موتور را خاموش مي نمايد و به کاربر پيام اضافه بار نشان مي دهد.
  8. جلوگيري از گرم کردن; در نهايت سوختن موتور در کابرد هايي که موتور به طور مداوم چپگرد و راستگرد و يا خاموش مي شود.

اینورتر سه فاز زیمنس V20

مشخصات عمومی اینورتر های V20 سه فاز زیمنس

مدل د ستگاهتوان خروجیجریان نامیابعاد
6SL3210-5BE13-70.37 KW1.3 A145.5*150*90
6SL3210-5BE15-50.55 KW1.7 A145.5*150*90
6SL3210-5BE17-50.75 KW2.2 A145.5*150*90
6SL3210-5BE21-11.1 KW3.1 A145.5*166*90
6SL3210-5BE21-51.5 KW4.1 A145.5*166*90
6SL3210-5BE22-22.2 KW5.6 A145.5*166*90
6SL3210-5BE23-03 KW7.3 A164.5*160*140
6SL3210-5BE24-04 KW8.8 A164.5*160*140
6SL3210-5BE25-55.5 KW12.5 A169*182*184
6SL3210-5BE27-57.5 KW16.5 A172.5*206.5*240
6SL3210-5BE31-111 KW25 A172.5*206.5*240
6SL3210-5BE31-515 KW31 A172.5*206.5*240
6SL3210-5BE31-818.5 KW45 A209*264.5*245
6SL3210-5BE32-222 KW60 A209*264.5*245

بررسی اینورتر ها از نظر ورودی و کاربرد

از نظر ورودي اينورتر ها به دو دسته سه فاز و  تک فاز تقسيم مي گردند. البته خروجي همه آنها سه فاز (220 ولت و 380 ولت) است. براي اینورتر زیمنس با توان بالای 3.7 کیلو وات فقط از ورودي سه فاز استفاده مي گردد.

از نظر کاربرد اينورترها به دسته هاي مختلفي تقسيم ميشوند. براي راه اندازي پمپ ها، فن ها،آسانسور، پله برقي ،جرثقيل، نوارهاي نقاله، دستگاههاي اکسترودر و…… از اينورتر استفاده مي شود. براي پمپ و فن از اينورتر هاي با گشتاور متغير و براي آسانسور و نوار نقاله و جرثقيل از اينورتر با گشتاور ثابت و براي اکسترودر ها از اينورتر با فيدبک PG بهره برداري ميکنند.

از اينورتر ها در سه ناحيه استفاده مي گردد:
  1. فعاليتهاي گشتاور ثابت مثل ميکسرها, اکسترودرها, نوارهاي نقاله و . . .
  2. فعاليتهاي توان ثابت مثل کشش و دستگاههاي ماشيني
  3. فعاليتهاي گشتاور متغير مثل فن و پمپ

در پمپ ها و فن ها ميزان دبي با سرعت موتور متناسب است اما توان مصرفي با مکعب سرعت تناسب دارد. مثلاً اگر دور موتور به ميزان 50% کاهش يابد آنگاه توان مصرفي لازم 12.5% خواهد بود. اين به مفهوم 87.5% صرفه جويي در انرژي است.

مطالب مفید:



کاربرد های اینورتر زیمنس V20

Siemens V20 (درایو موتور AC سری V20 زیمنس) دارای طراحی جمع و جور بوده و می تواند به صورت مستقل جهت نیازهای خاص و یا کاربردهای مختلف مورد استفاده قرار گیرد. از جمله کاربردهای این درایو می توان به:

  • سانترفیوژ و پمپ ها
  • فن های شعاعی و محوری
  • کمپرسورها
  •  نوار نقاله ها (تسمه ای، غلطکی، زنجیری، سطلی)
  • تردمیل ها
  • ماشین آلات بافندگی
  • ماشین لباسشویی
  • میکسر ها
  • درب های اتوماتیک
  • صنایع غذایی و بسته بندی
  • صنایع ماشینن سازی

و همچنین در فرایندها و صنایع تولیدی اشاره نمود.

مشخصات فنی

متغیرها
محدوده توان کاری

0.37kw~30kw(1.2hp~40hp)

مد کنترلی

V/F , V2/F ,FCC , V/F multi point

دامنه تغییزات فرکانس حامل

2~16 KHZ

پورت

اتصال شبکه ( USS/ModbusRTU)
پورت ارتباطی (RS485)

مقاومت در برابر آب

گارانتی

ابعاد

محدوده ولتاژ

توقف سریع
دارد
ورودی دو قطبی
دارد
یونیت ترمز داخلی
دارد
کاربردها

پمپ ،تهویه و کمپرسور
کنترل حرکت
کنترل فرآیند

حالت صرفه جویی انرژی

دارد
